ELKO EP CRM-46 Инструкция по эксплуатации онлайн
1 / 2

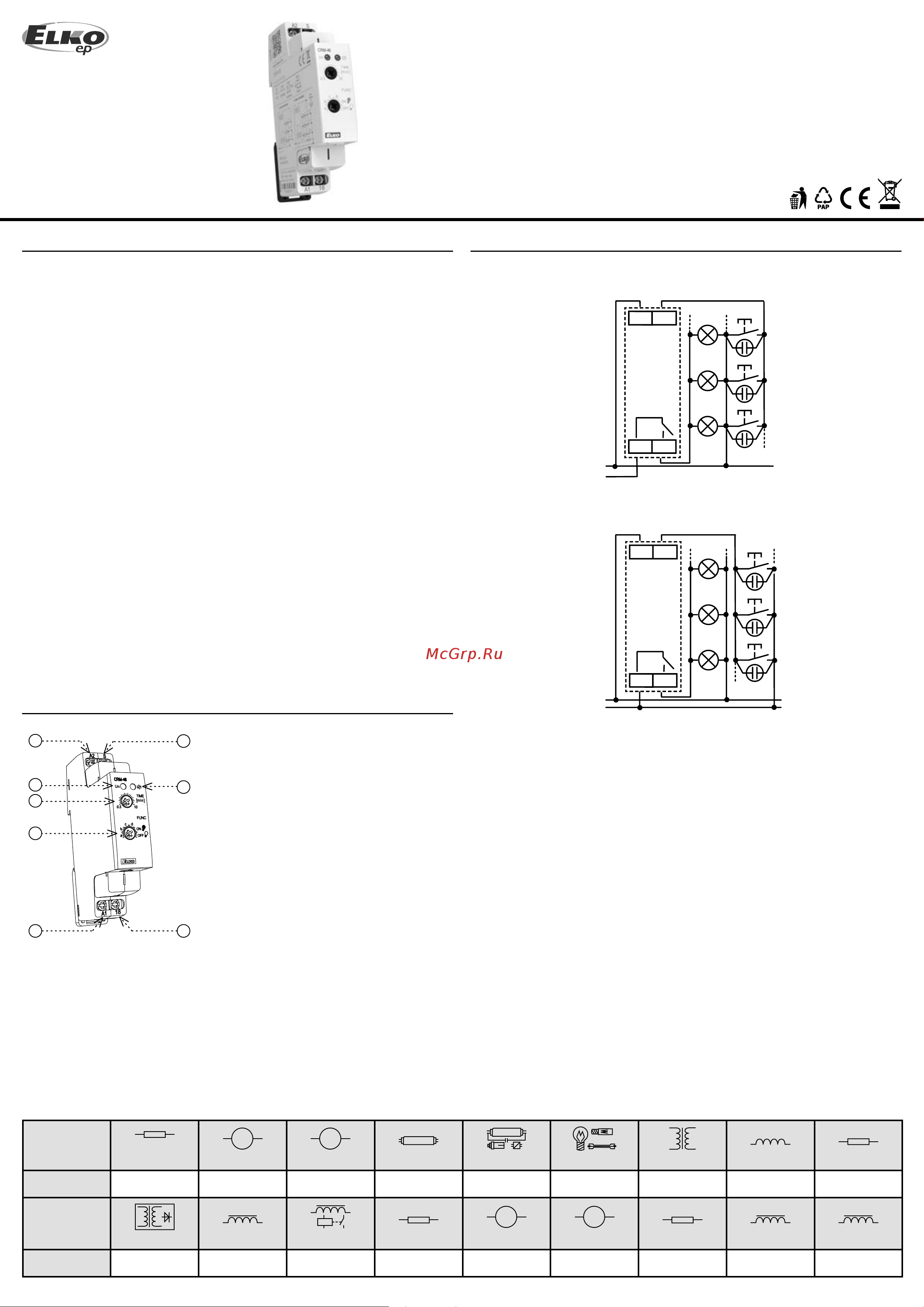

CRM-46
cos φ ≥ 0.95
M M
HAL.230V
K
M M
AC12
x
DC14
x
AC1
250V / 16A
AC13
x
AC2
250V / 5A
AC14
250V / 6A
AC3
250V / 3A
AC15
250V / 6A
AC5b
1000W
DC5
24V / 2A
AC6a
x
DC12
24V / 6A
AC7b
250V / 3A
DC13
24V / 2A
02-26/2019 Rev.: 1
DC1
24V / 10A
DC3
24V / 3A
1
3
5
6
2
4
1
7
A1 18
A2 S
N
L
A1 18
A2 S
N
L
Made in Czech Republic
Характеристика
Описание устройства
Подключение
Нагрузка
Материал контакта
AgSnO
2
, контакт 16A
Нагрузка
Материал контакта
AgSnO
2
, контакт 16A
AC5a
некомпенсированное
230V / 3A (690VA)
AC5a
кoмпенсированное
230V / 3A (690VA) до
макс. выхода C=14uF
RU / UA
3-проводное подключение
4-проводное подключение
ТОВ ЕЛКО ЕП УКРАЇНА
вул. Сирецька 35
04073 Київ, Україна
Тел.: +38 044 221 10 55
эл. почта: info@elkoep.com.ua, www.elkoep.ua
ООО ЭЛКО ЭП РУС
4-я Тверская-Ямская 33/39
125047 Москва, Россия
Тел: +7 (499) 978 76 41
эл. почта: elko@elkoep.ru, www.elkoep.ru
Made in Czech Republic
Интеллектуальный лестничный автомат
• Лестничные автоматы позволяют задерживать выключение освещения на
лестницах, в коридорах, подъездах, местах общего пользования, а также ра-
боту вентиляторов в туалете или ванной комнате.
• Интеллектуальный лестничный автомат предлагает те же возможности при-
менения, что и CRM-4, в то же время позволяет несколько раз увеличивать
задержку для функций a, b, кратким нажатием на кнопку(и) управления. Каж-
дое краткое нажатие увеличивает время, установленное потенциометром.
Максимальное значение такой расширенной задержки составляет 30 минут,
независимо от количества нажатий.
• Длительным нажатием (>2с) можно преждевременно отключить выход и от-
менить текущую задержку.
• Управляющий вход с возможностью нагрузки до 100 мА (лампы накаливания,
LED в кнопке и т. д.).
• Функция (выбирается потенциометром на передней панели)
a - программируемый лестничный автомат с сигнализацией перед выключением
b - программируемый лестничный автомат без сигнализации перед выключением
c - импульсное реле (нажатием включить, нажатием выключить)
d - импульсное реле с таймером.
ON (постоянно включено) - напр. при уборке помещения.
OFF (постоянно выключено) - напр. при замене светильников.
• Настраиваемый диапазон времени 0.5 ... 10 минут.
• Выходной контакт 16A AC1 (4000VA), выдерживает скачки тока до 80А.
• 3-проводное или 4-проводное подключение (вход S может управляться по-
тенциалом A1 или A2).
1. Клеммы питания
2. Управляющий вxод
3. Индикация питания
4. Индикация отсчета времени /
коммутации выходного контакта
5. Hастройка веременной задержки 0.5 - 10 мин
6
. Настройка функций
7. Выводные контакты
