02-18/2020 Rev.: 0

1 / 2

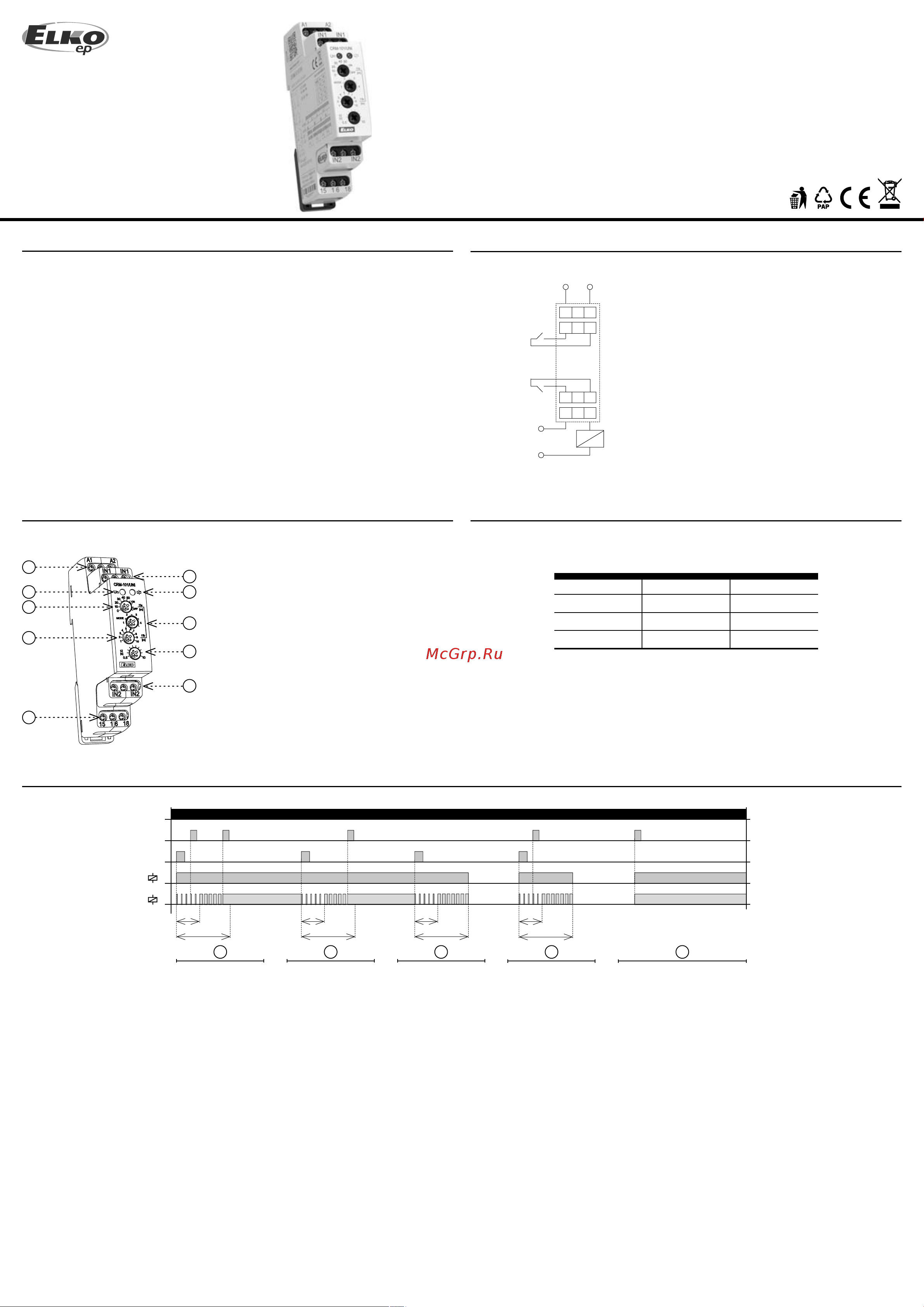

CRM-101

Made in Czech Republic

15 16 18

A1 A2

IN2 IN2

IN1 IN1

MODE IN1 IN2

IN1-MD

IN2-MC

LED

1 2 3 4 5

t1= t1a+t1b

Характеристика

Описание устройства

Подключение

RU / UA

ТОВ ЕЛКО ЕП УКРАЇНА

вул. Сирецька 35

04073 Київ, Україна

Тел.: +38 044 221 10 55

эл. почта: info@elkoep.com.ua, www.elkoep.ua

ООО ЭЛКО ЭП РУС

4-я Тверская-Ямская 33/39

125047 Москва, Россия

Тел: +7 (499) 978 76 41

эл. почта: elko@elkoep.ru, www.elkoep.ru

Made in Czech Republic

Реле энергосбережения в помещении

1. Клеммы питания

2. Индикация питания

3. Настройка времени t1a

(десятки минут)

4. Настройка времени t1b

(единицы минут)

5. Выходные контакты

6. Вход IN1 (MD)

7. Индикация состояния выхода

8. Настройка типа управляющего

входа

9. Регулировка времени t2

10. Вход IN2 (MC)

Функции

Настройки типа управляющего входа

• Реле времени для автоматического включения и выключения электричества

в гостиничных номерах с использованием подключенных датчиков (замена

обычных карточных выключателей)

• 2 управляющих входа - беспотенциальные контакты:

IN1 (MD) - датчик движения

IN2 (MC) - магнитный дверной контакт

• Произвольный тип управляющих входов

(переключение - NO / открытие - NC, в зависимости от типа подключенных

датчиков)

• Время задержки t1 (отложенное отключение электричества).

Настраивается в диапазоне от 1 до 60 минут с шагом в минуту.

• Время задержки t2 (блокировка входа для детектора движения).

Плавная регулировка в диапазоне 0,5 - 10 с.

• Многофункциональный красный светодиод мигает или горит в зависимости

от рабочего состояния.

ВНИМАНИЕ: на входы IN1 и IN2 напряжение

подаваться не должно: управляющие контакты

должны быть беспотенциальными!

1. Прибытие людей в номер.

Когда человек входит в комнату, активируется контакт IN2 (MC - магнитный двер-

ной контакт)

- реле замыкается (включается электричество) и одновременно запускается за-

держка t1 и t2

- красный светодиод мигает в зависимости от задержки.

Контакт IN1 (MD - детектор движения) реагирует на движение людей в помещении

- во время задержки t2 работа MD блокируется

- если IN1 активируется по истечении задержки t2 или если контакт IN1 уже зам-

кнут, задержка t1 завершается и красный светодиод горит постоянно. Реле

остается постоянно замкнутым.

2. Уход из номера

Когда человек выходит из комнаты, активируется контакт IN2.

- одновременно начинается отсчет времени задержки t1 и t2

- если, по истечении задержки t2, в помещении происходит движение, активиру-

ется IN1, задержка t1 завершается и реле остается замкнутым

3. Уход последнего человека из номера.

Когда человек выходит из комнаты, активируется контакт IN2.

- одновременно начинается отсчет времени задержки t1 и t2

Пример настроек:

- дверной контакт NC (замкнут, когда дверь закрыта)

- датчик движения имеет контакт NC (в режиме ожидания замкнут, при обнаруже-

нии движения - размыкается)

- MODE необходимо установить в положение 4

- если IN1 не активируется по истечении задержки t2 (в помещении нет движе-

ния), то после завершения задержки t1 красный светодиод гаснет и реле раз-

мыкается (отключает электричество).

4. Отсутствует движение после завершения задержки t2

Когда люди входят в комнату, активируется IN2 (MC - магнитный дверной контакт)

- реле замыкается (включается электричество) и одновременно запускается за-

держка t1 и t2

- если IN1 не активируется по истечении задержки t2 (например, краткий осмотр

комнаты), то, после завершения задержки t1 красный светодиод гаснет и реле

размыкается (отключает электричество).

5. Движение в режиме ожидания

Режим ожидания: в случае, если IN1 размыкает реле (отключает электричество)

после того, как человек покидает комнату по истечении задержки t2, при этом

другой человек остается в комнате неподвижным (например, спит).

- если IN1 активируется (напр., пробуждением спящего человека), реле без за-

держки замыкается (включает электричество).

контактор

питание

контактора
