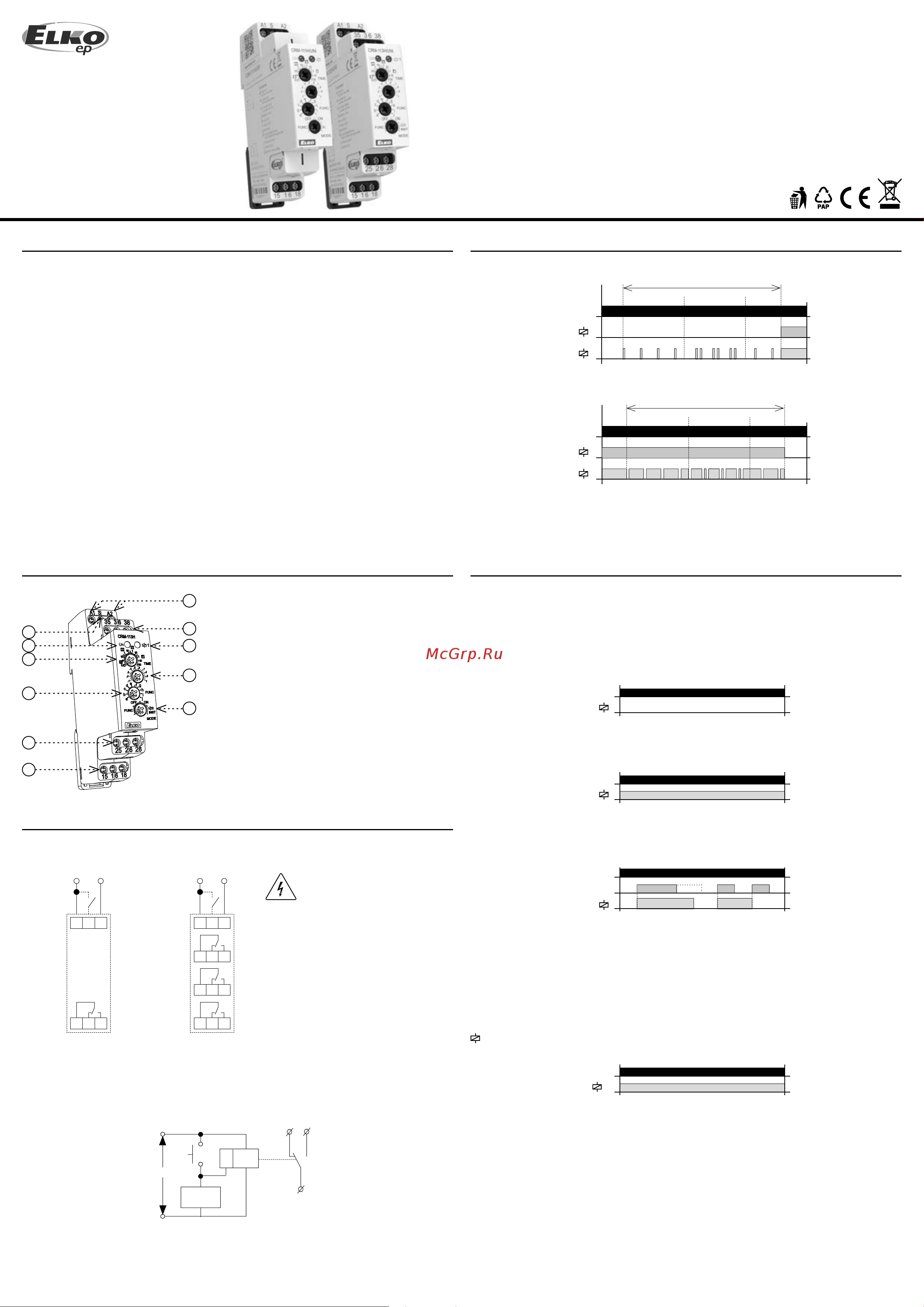

CRM-113H:
Разность потенциалов между
клеммами питания (A1-A2),
выходным контактом 2 (25-26-28) и
выходным контактом 3 (35-36-38)
должна составлять не более 250V
AC rms/DC.
нагрузка
Пауза
ON, задержка
OFF, задержка
Пауза
Индикация рабочего состояния
1. Управляющий ввод „S“
2. Индикация подачи питания
3. Настройка времени
4. Настройка функций
5. Клеммы выхода 2 (25-26-28)
6. Клеммы выхода 1 (15-16-18)
7. Клеммы подачи напряжения
8. Клеммы выхода 3 (35-36-38)
9. Индикация выхода
10. Точная настройка времени
11. Выбор режима реле
FUNC.
Требуемая функция a-j настраивается триммером FUNC.
OFF.
ON.
k. :
- CRM-111H
2 INST.
CRM113H
При подаче напряжения питания реле разомкнуто. Если управляющий контакт
замкнут, реле замыкается и активируется временная задержка T. При этом дли-
тельность управляющего импульса не имеет значения. По истечении времени
реле размыкается.
Если управляющий контакт замыкается в интервале задержки, реле размыкается
немедленно. При каждом последующем переключении управляющего контакта
реле меняет свое состояние.
Второе реле переключается в зависимости от напряжения питания.
Первое реле переключается в соответствии с функцией (a-j), настроенной трим-
мером FUNC.
Выбор режима реле
Мультифункциональное реле времени
• многофункциональное реле времени для универсального использования в си-
стемах автоматизации, управления и регулирования или в домашних системах
• все функции, инициируемые напряжением питания, кроме функции мигания,
могут использовать управляющий вход для подавления задержки (пауза)
• выбор режима реле: в соответствии с заданной функцией, постоянно зам-
кнуто, постоянно разомкнуто, функция импульсного реле с задержкой (CRM-
111H) / коммутация второго реле в соответствии с напряжением питания
(CRM-113H)
• универсальное напряжение питания AC/DC 12 – 240 V
• настраиваемое время от 50 мc до 30 дней разделено на 10 диапазонов:
(50 мc - 0.5 c / 0.1 c - 1 c / 1 c - 10 c / 0.1 мин - 1 мин / 1 мин - 10 мин / 0.1 ч - 1 ч /
1 ч - 10 ч / 0.1 дня - 1 день / 1 день - 10 дней / 3 дней - 30 дней)
• выходной контакт:
CRM-111H: 1x переключающий 16 A
CRM-113H: 1x переключающий 16 A, 2x переключающий 8 A
• мультифункциональный красный светодиод мигает или светится в зависимо-
сти от рабочего состояния
:
Параллельно, между клеммами S-A2 можно подключить нагрузку (напр. контактор,
контрольку и.т.п.), без нарушения функции реле. Нагрузка под напряжением пока
кнопка нажата.
управляющий ввод
