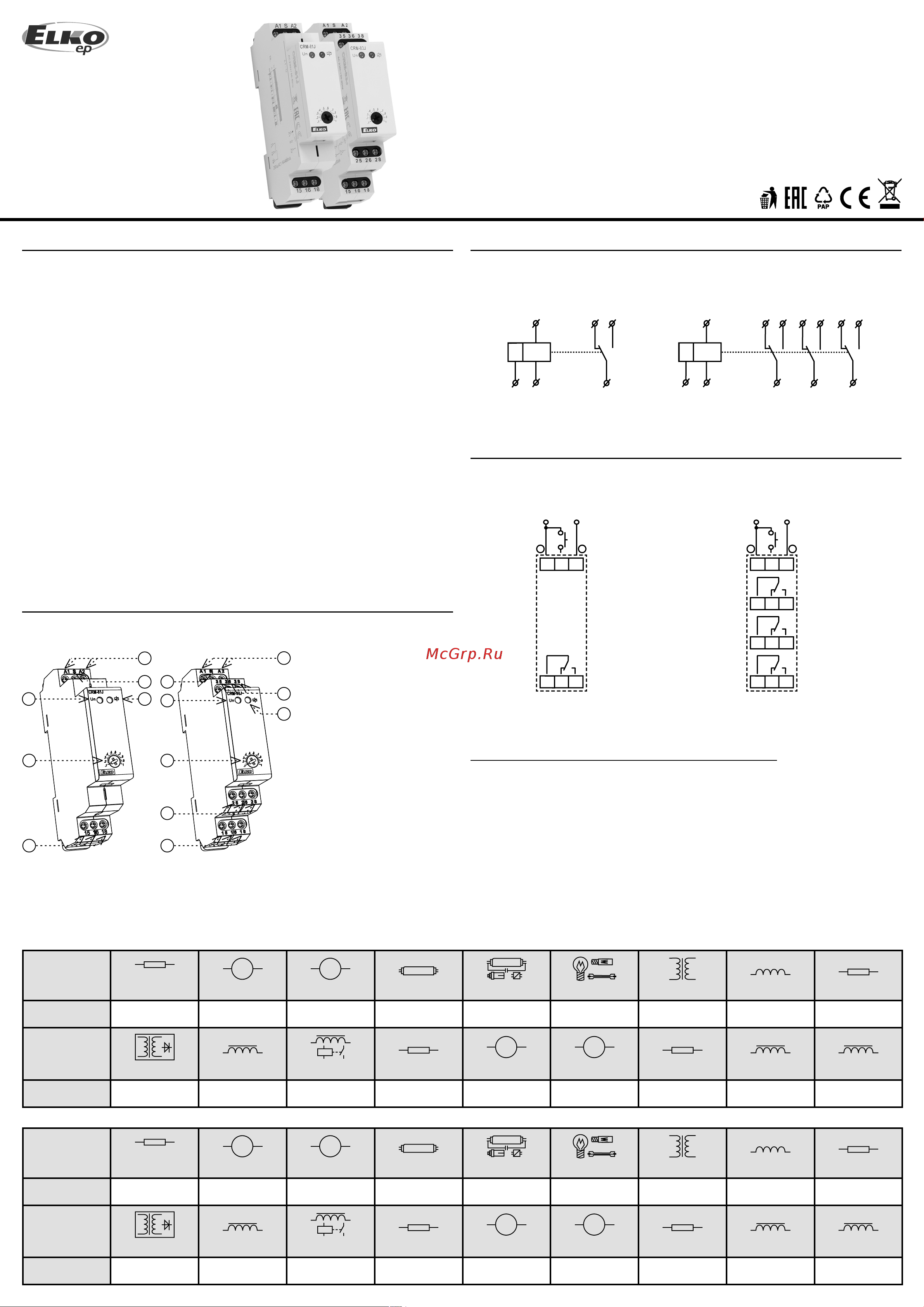

ELKO EP CRM-83J Инструкция по эксплуатации онлайн
02-91/2016 Rev.: 2
1 / 2
CRM-81J CRM-83J
cos φ ≥ 0.95
M M
HAL.230V
K
M M
cos φ ≥ 0.95
M M
HAL.230V
K
M M
AC12
250V / 10A
DC14
24V / 2A
AC1
250V / 16A
AC13
250V / 6A
AC2
250V / 5A
AC14
250V / 6A
AC3
250V / 3A
AC15
250V / 6A
AC5b
800W
DC5
24V / 4A
AC6a
x
DC12
24V / 16A
AC7b
250V / 3A
DC13
24V / 2A
AC12
250V / 1A
DC14
x
AC1
250V / 8A
AC13
x
AC2
250V / 3A
AC14
250V / 3A
AC3
250V / 2A
AC15
250V / 3A
AC5b
300W
DC5
24V / 2A
AC6a
x
DC12
24V / 8A
AC7b
250V / 1A
DC13
24V / 2A
CRM-83J
CRM-81J
CRM-81J
CRM-83J
CRM-81J CRM-83J
3
1
4
5
6
1
34
5
6
6
2
6
2
CRM-83JCRM-81J
1 5
16 18
A1
S A2
15 25 35
16
S A2
A1
18 26 28 36 38
+
+
-
A1 S A2
15 16 18
Un Un
+
-
A1 S A2
35 36 38
15 16 18
25 26 28
Made in Czech Republic
Однофункциональное реле времени
Характеристика
Описание устройства
Схема
Подключение
CRM-81J (230), CRM-83J (230):
Возможность подключения нагрузки к управляющему входу:
Параллельно, между клеммами S-A2 можно подключить нагрузку (напр. контактор,
контрольку и.т.п.), без нарушения функции реле. Нагрузка под напряжением пока
кнопка нажата.
AC5a
некомпенсированное
230V / 3A (690VA)
DC1
24V / 16A
AC5a
кoмпенсированное
x
DC3
24V / 6A
Нагрузка
Материал контакта
AgNi, контакт 16 A
Нагрузка
Материал контакта
AgNi, контакт 16 A
AC5a
некомпенсированное
230V / 1.5A (345VA)
DC1
24V / 8A
AC5a
кoмпенсированное
x
DC3
24V / 3A
Нагрузка
Материал контакта
AgNi, контакт 8 A
Нагрузка
Материал контакта
AgNi, контакт 8 A
1. Клеммы подачи напря-
жения
2. Управляющий ввод “S”
3. Индикация выхода
4. Индикация подачи
питания
5. Hастройка времени
6. Выводные контакты
RU / UA
• простое реле с одной временной функцией и возможностью точной донастройки
временим потенциометром (в рамках данного временного диапазона)
• подходит для аппликаций, в которых заранее известны функции и временные
настройки
• временной выключатель, можно применить для выключения насоса после
отключения отопления, переключения вентилятора..
• выбор с 3-х временных функций:
1) ZR - Задержка включения
2) ZN - Задержка выключения
3) BL - Задание такта 1:1
• каждая функция может управляться напряжением питания или управляющим
• выбор из 6-ти временных диапазонов:
(0.1 с - 1 с / 1 с - 10 с / 6 с - 60 с / 1 мин - 10 мин / 6 мин - 60 мин / 1 ч - 10 ч)
• универсальное напряжение питания AC/DC 12 - 240 V или AC 230 V
• контакты выхода: CRM-81J: 1x переключающий 16 A
CRM-83J: 3x переключающий 8 A
• индикатор состояния выхода - красный LED
• в исполнении 1-МОДУЛЬ, крепление на DIN рейку
ТОВ ЕЛКО ЕП УКРАЇНА
вул. Сирецька 35
04073 Київ, Україна
Тел.: +38 044 221 10 55
эл. почта: info@elkoep.com.ua, www.elkoep.ua
ООО ЭЛКО ЭП РУС
4-я Тверская-Ямская 33/39
125047 Москва, Россия
Тел: +7 (499) 978 76 41
эл. почта: elko@elkoep.ru, www.elkoep.ru
