ELKO EP CRM-83J [2/2] Zn задержка выключения

2 / 2

CRM-81J CRM-83J

ttt

ttttttt

Внимание

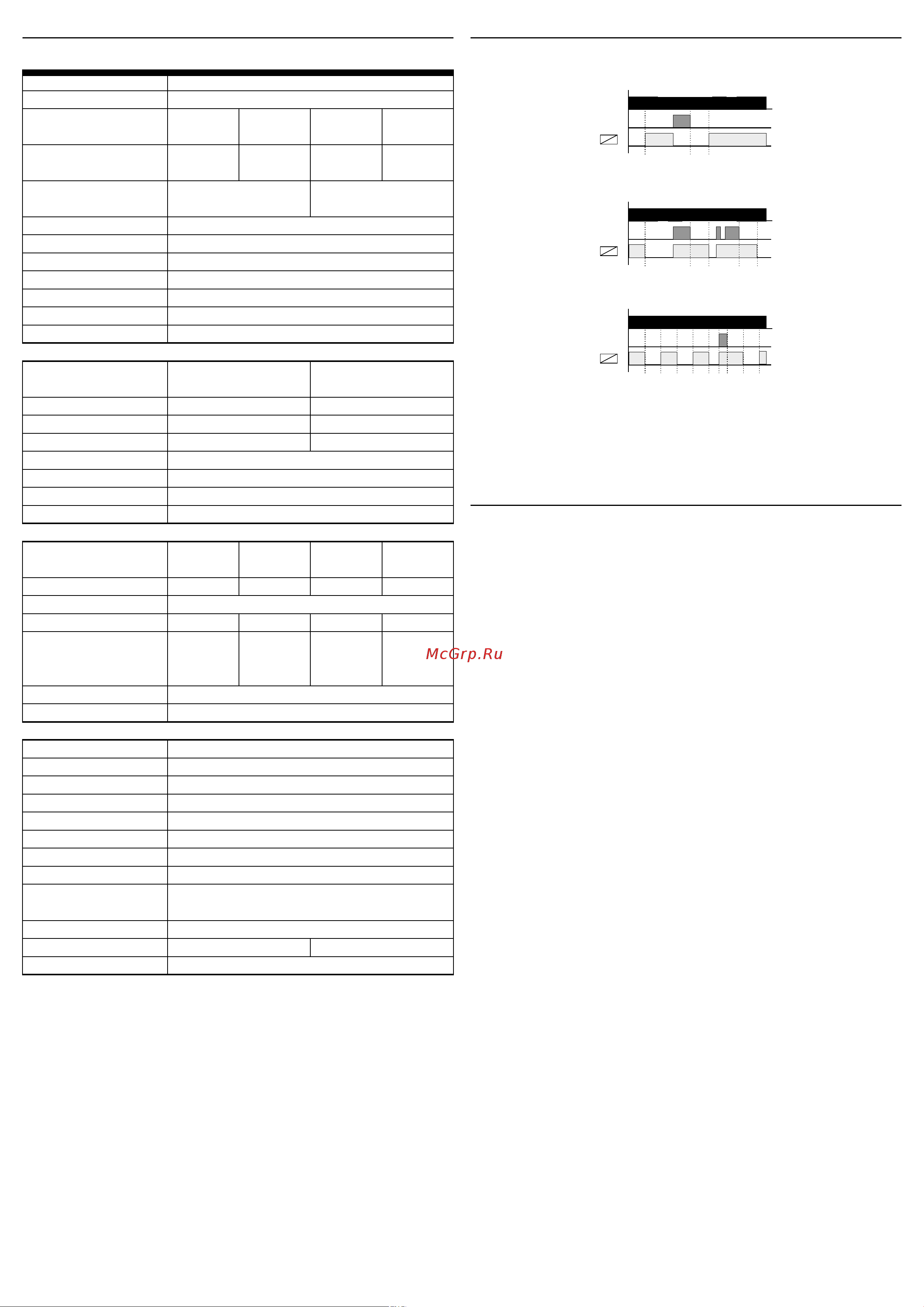

Технические параметры

Устройство предназначено для подключения к 1-фазной сети 230 V или AC/

DC 12-240 V, должно быть установлено в соответствии с указаниями и нормами,

действующими в стране использования. Монтаж изделия должен быть произведен с

учетом инструкций и нормативов данной страны. Монтаж, подключение, настройку и

обслуживание может проводить специалист с соответственной электротехнической

квалификацией, который пристально изучил эту инструкцию применения и функции

изделия. Автомат оснащен защитой от перегрузок и посторонних импульсов в

подключенной цепи. Для правильного функционирования этих охран при монтаже

дополнительно необходима охрана более высокого уровня (А, В, С) и нормативно

обеспеченная защита от помех коммутирующих устройств (контакторы, моторы,

индуктивные нагрузки и т.п.). Перед монтажом необходимо проверить не находится

ли устанавливаемое оборудование под напряжением, а основной выключатель

должен находится в положении “Выкл.” Не устнавливайте реле возле устройств с

эллектромагнитным излучением. Для правильной работы изделие необходимо

обеспечить нормальной циркуляцией воздуха таким образом, чтобы при его

длительной эксплуатации и повышении внешней температуры не была превышена

допустимая рабочая температура. При установке и настройке изделия используйте

отвертку шириной до 2 мм к его монтажу и настройкам приступайте соответственно.

Монтаж должен производиться, учитывая, что речь идет о полностью электронном

устройстве. Нормальное функционирование изделия также зависит от способа

транспортировки, складирования и обращения с изделием. Если обнаружите

признаки повреждения, деформации, неисправности или отсутствующую деталь

- не устанавливайте это изделие, а пошлите на рекламацию продавцу. С изделием

по окончании его срока использования необходимо поступать как с электронными

отходами.

Функции

Функции:

Клеммы питания:

Напряжение питания:

Мощность макс.

(ном. / теряемая):

Макс. теряемая мощность

(Un + клеммы):

Допуск напряж. питания:

Индикация питания:

Временной диапазон:

Регулировка времени:

Отклонение времени:

Точность повторения:

Темпер. коэффициент:

Выход

Количество контактов:

Номинальный ток:

Мощность замыкания:

Пиковый ток:

Напряжение замыкания:

Индикация выхода:

Мех. жизненность:

Эл. жизненность (AC1):

Управление

Мощность управл. входа:

Подкл. нагрузки между S-A2:

Клеммы управления:

Подключ. газоразряд.ламп:

Макс. кол-во подкл.

светодиодов на вход

управления:

Длина управл. импульса:

Время обновления:

Другие параметры

Рабочая температура:

Складская температура:

Электрическая прочность:

Рабочее положение:

Крепление:

Защита:

Категория перенапряжения:

Степень загрязнения:

Сечение под. проводов

(мм

Размер:

Вес:

Соответствующие нормы:

ZR -задержка включения, ZN-задержка выключения, BL- задание такта

A1 - A2

AC/DC12-240V AC 230 V/ AC/DC12-240V AC 230 V/

(AC 50 - 60 Гц) 50-60 Гц (AC 50 - 60 Гц) 50-60 Гц

AC 0.7-3 VA / AC 12 VA / AC 0.7-3 VA / AC 12 VA /

DC 0.5-1.7 W 1.3 W DC 0.5-1.7 W 1.9 W

4 W 4.5 W

-15%; +10%

зеленый LED

0.1 с - 10 ч (6 диапазонов)

потенциометром

5 % - при механической установке

0.2 % - стабильность настроенного параметра

0.01% / °C, нормальное значение = 20 °C

1x переключающий (AgNi) 3x переключающий (AgNi)

16 A / AC1 8 A / AC1

4000 VA / AC1, 384 W / DC 2000 VA / AC1, 192 W / DC

30 A / < 3 c 10 A / < 3 c

250 V AC / 24 V DC

красный LED

3x10

0.7x10

AC0.025-0.2VA/ AC0.025-0.2VA/

DC 0.1-0.7W AC 0.53 VA DC 0.1-0.7W AC 0.53 VA

Нет Да Нет Да

A1-S

Нет Да Нет Да

нельзя нельзя

подключить макс. 10 шт* подключить макс. 10 шт*

мин. 25 мс / макс. неограничена

макс. 150 мc

-20.. +55 °C

-30.. +70 °C

4 кV (питание - выход)

произвольное

DIN рейка EN 60715

IP40 со стороны лицевой панели / IP20 клеммы

III.

макс. 1x 2.5, макс. 2x 1.5 /

с гильзой макс. 1x 2.5

90 x 17.6 x 64 мм

60 Гр. 85 Гр.

EN 61812-1, EN 61010-1

* замеры со светодиодом 0.68 мA / 230 V AC

ZR - Задержка запуска

ZN - Задержка выключения

BL - Задание такта 1:1

Примечание: функция ZR и ZN управляется как напряжением питания так и выходом

управления, это значит, что при выпадении и обновлении напряжения питания

реле автоматически проведет 1 цикл.
