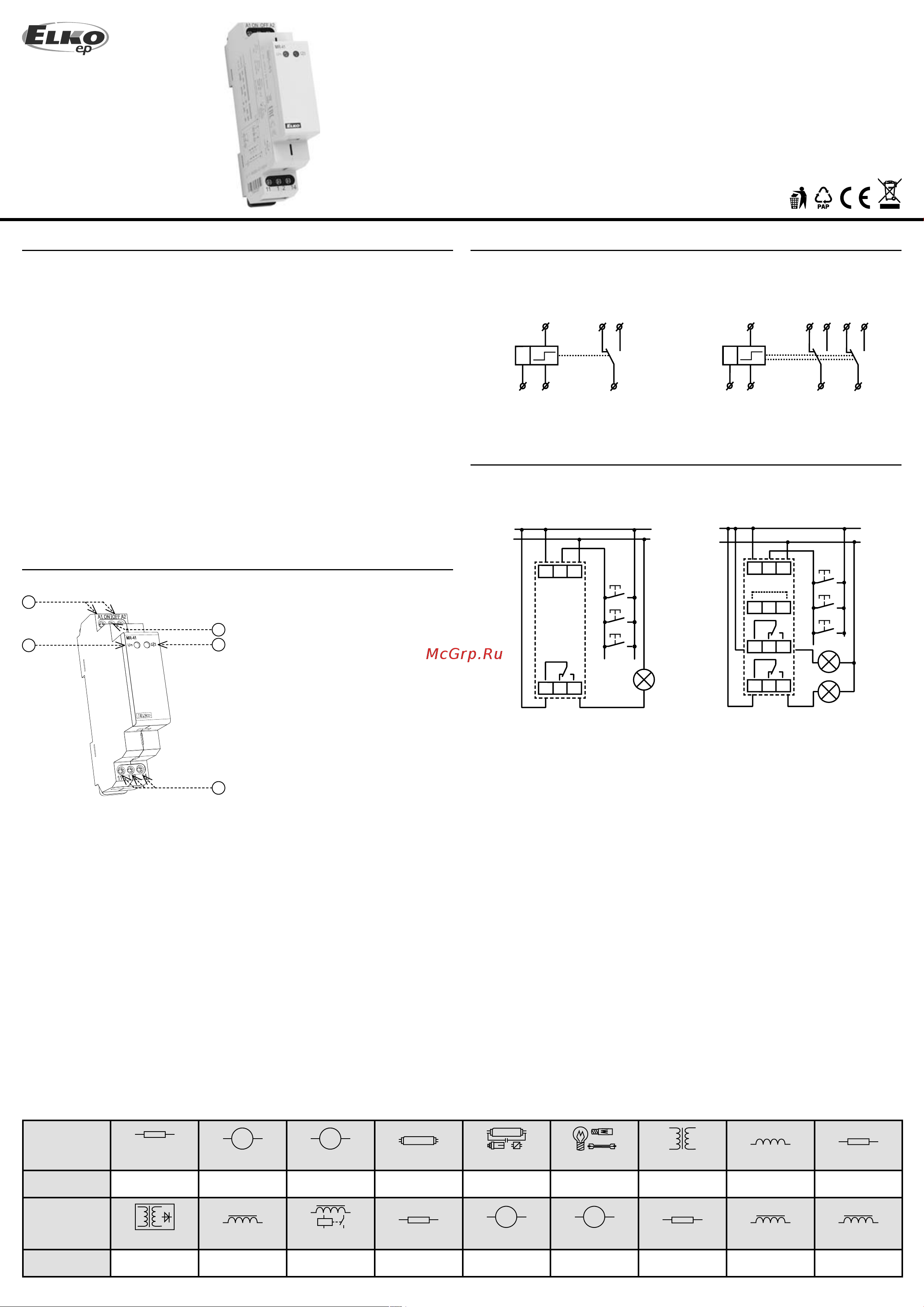

MR-41
MR-42
cos φ ≥ 0.95
M M
HAL.230V
K
M M
AC12
x
DC14
x
AC1
250V / 16A
AC13
x
AC2
250V / 5A
AC14
250V / 6A
AC3
250V / 3A
AC15
250V / 6A
AC5b
1000W
DC5
24V / 2A
AC6a
x
DC12
24V / 6A
AC7b
250V / 3A
DC13
24V / 2A
02-6/2017 Rev.: 0
1
3
4
5
2
11 21
12
A1 14 22 24
ON/OFF A2
MR-42
1 1
12 14 A1
ON/OFF A2
MR-41
A1 A2
B1 B2
11 12 14
21 22 24
OFF
ON
+ -
L
N
MR-42
11 12 14
OFF
ON
+ -
A1 A2
L
N
MR-41
Made in Czech Republic
Реле памяти
• запоминающие (импульсные) переключатели с управляющими кнопками для
регулирования освещения с нескольких позиций -практичная замена пере-
менных (№6) и крестообразных (№7) переключателей
• благодаря управлению кнопками (неогранич. кол-во, параллельно подклю-
чение по 2 провод.), монтаж устрйства абсолютно прост и удобен
• реле MR-41/42 сохраняет в памяти свое состояние после выпадения питания.
При выпадении питания реле всегда выключено, но при обновлении питания
автоматически вернется в исходное состояние
• MR-41 - выходной контакт: 1x переключающий 16 A
• MR-42 - возможность выбора - 2x параллельный контакт или втрое шаговое реле
- выбор функции реализуется cпойкой (cпойка B1 - B2)
- выходной контакт: 2x переключающий 16 A
• напряжение питания: AC 230 V или AC/DC 12 - 240 V
• в исполнении 1-модуль, крепление на DIN рейку, управляющие кнопки
Характеристика
Описание устройства
Схема
Подключение
Нагрузка
Материал контакта
AgSnO
2
, контакт 16A
Нагрузка
Материал контакта
AgSnO
2
, контакт 16A
AC5a
некомпенсированное
230V / 3A (690VA)
DC1
24V / 10A
AC5a
кoмпенсированное
230V / 3A (690VA) до
макс. выхода C=14uF
DC3
24V / 3A
RU / UA
1. Клеммы подачи напряжения
2. Управляющий вход
3. Индикация питания
4. Индикация выхода
5. Клеммы вывода
ТОВ ЕЛКО ЕП УКРАЇНА
вул. Сирецька 35
04073 Київ, Україна
Тел.: +38 044 221 10 55
эл. почта: info@elkoep.com.ua, www.elkoep.ua
ООО ЭЛКО ЭП РУС
4-я Тверская-Ямская 33/39
125047 Москва, Россия
Тел: +7 (499) 978 76 41
эл. почта: elko@elkoep.ru, www.elkoep.ru
Made in Czech Republic
