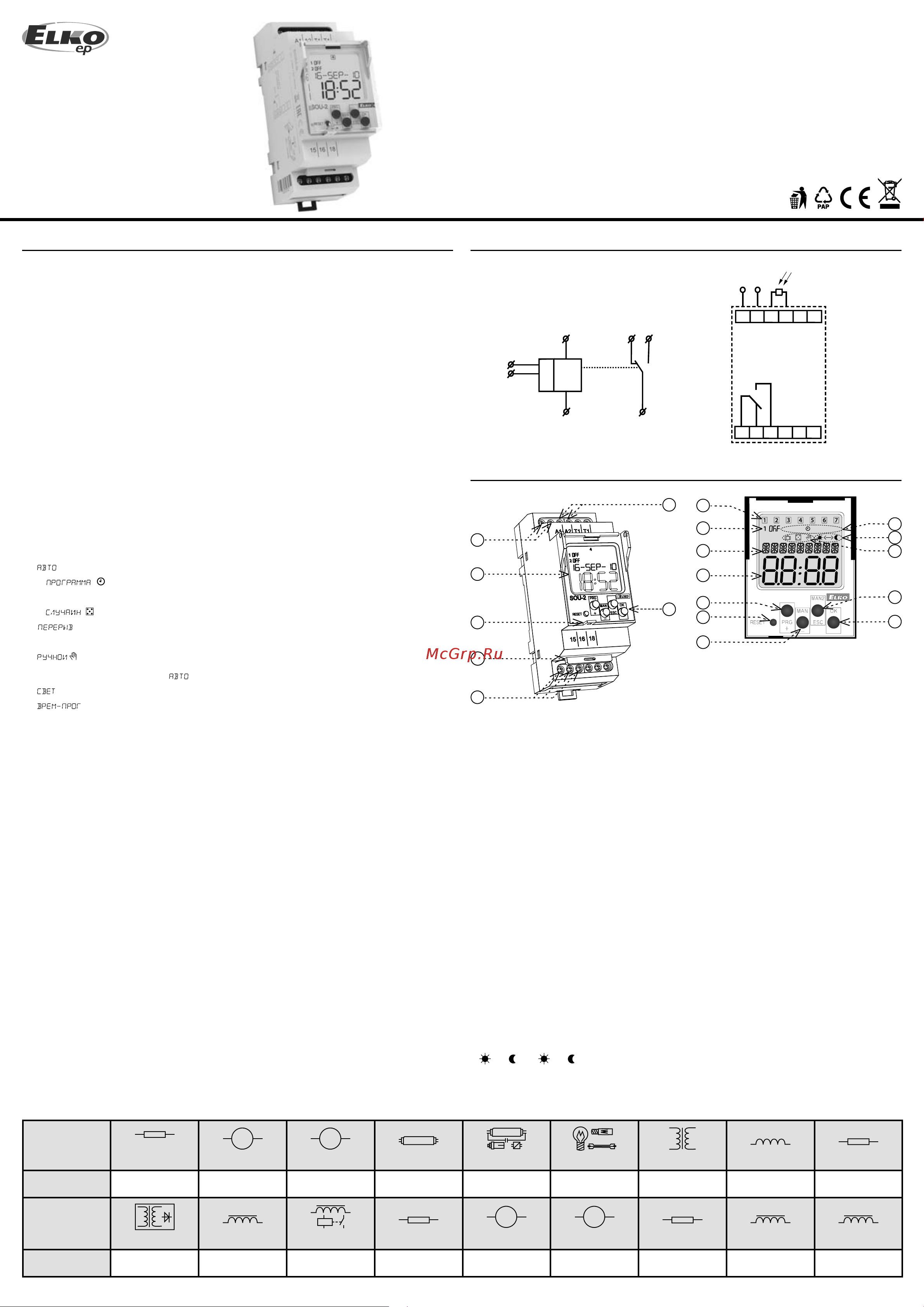

SOU-2
ManProgAuto + t
1 / 7
SOU-2
cos φ ≥ 0.95
M M
HAL.230V
K
M M
AC12
250V / 1A
DC14
x
AC1
250V / 8A
AC13
x
AC2
250V / 5A
AC14
250V / 4A
AC3
250V / 4A
AC15
250V / 3A
AC5b
250W
DC5
30V / 2A
AC6a
250V /4A
DC12
30V / 8A
AC7b
250V / 1A
DC13
30V / 2A
02-28/2017 Rev.: 1
x
DC3
30V / 3A
x
DC1
30V / 8A
15 16 18
A1 A2 T1 T1
Un
T1
T1
A1
A2 15
16 18
8
9
10
11
12
13
14
15
16
17
18
19
1
5
2
3
4
6
7
Made in Czech Republic
Сумеречный контактор с коммутирующим таймером
Характеристика
Описание устройства
Схема Подключение
Нагрузка
Материал контакта
AgSnO
2
, контакт 8A
Нагрузка
Материал контакта
AgSnO
2
, контакт 8A
AC5a
некомпенсированное
AC5a
кoмпенсированное
RU / UA
SOU-2 представляет собой комбинацию сумеречного выключателя и цифрово-
го таймера с недельной и годовой программой. Благодаря этой комбинации он
позволяет управлять освещением в зависимости от уровня дневного света или
на основе временных программ в реальном времени. С помощью цифрового
сумеречного выключателя осуществляется более эффективное:
- управление освещением там, где нет необходимости оставлять выключенным
освещение всю ночь, напр. наружная реклама, парковки, уличное освещение,
что способствует экономии эл. энергии и сбережении источников освещения.
- управление освещения на основе уровня дневного света, реального времени
и цифрового таймера
- Блокировка освещения в выбранный период времени, которое является не-
экономичным, несмотря на уровень света (ночное время, выходные)
- настройка интенсивности освещение 10-50000 lux
- функция симуляции присутствия
- экстренный датчик освещения с защитой IP44 с креплением на стенку (при-
лагаются к сумеречному выключателю)
- Режимы:
-
- режим автоматического вкл./выкл.:
- - коммутация на основе настроенной программы (датчик осве-
щения или временная программа).
- - нерегулярная коммутация в диапазоне 10-120 мин.
- - возможность настройки отдельного режима для каникул (блоки-
ровка преднастроенной стандартной программы на время отсутствия)
- - возможности ручного управления выходных каналов
- Возможности программы
:
- - коммутация на основе интенсивности освещения
- - коммутация на основе временной программы
- 100 ячеек памяти для временных программ.
- Каждая временная программа может канал включить и выключить, или изме-
нить уровень интенсивности освещению (в lux).
- Программирование можно осуществлять даже без подачи питания (на резерв-
ном питании).
- Релейные выходы без подачи питания не работают.
- Меню настройки- CZ / SK / EN / RO / PL / HU / RU (из производства в EN).
- Возможность автоматического перехода летнее/зимнее время, автоматиче-
ский переход можно выключить!.
- LCD подсветка дисплея.
- Простая настройка с помощью 4 кнопок.
- Петля для пломбировки прозрачной панели.
- Резервное питание от батареи на время отсутствия питания (до 3 лет).
- Напряжение питания: 230V.
- 2-х модульное исполнение на DIN рейку.
сенсор
1. Клеммы подачи напряжения
2. Дисплей с подсветкой
3. Место для пломбы
4. Вставной модуль для замены резерв-
ной батареи
5. Выходной канал (15-16-18)
6. Клеммы датчика
7. Кнопки управления
8. Изображает день недели
9. Сигнализация канала
10. Отображение даты / меню
настроек/ отображение чрезмерной
интенсивности света
11. Отображение времени
12. Кнопка управления PRG / +
13. Сброс
14. Кнопка управления MAN1 / -
15. Индикация рабочих режимов
16. Отображает 12/24ч режим / AM
<− ; PM −>
17. Индикация программы коммутация
18. Кнопка управления MAN2 / ESC
19. Кнопка управления OK. Переклю-
чение отображения даты / отобра-
жение измеренной интенсивности
освещения
УПРАВЛЕНИЕ ПОДСВЕТКОЙ ДИСПЛЕЯ
Под напряжением: Стандартно дисплей
подсвечивается на время 10 с от момен-
та нажатия любой из кнопок.
На дисплее постоянно отображены
настройки - дата, время, день недели,
состояние контакта и программа. По-
стоянно Вкл./Выкл. произойдет после
одновременного длительного нажятия
кнопок MAN, ESC, OK.
После активации постоянного Вкл./
Выкл. - освещенный дисплей коротко
мигнет.
Режим резерва: после 2 минут дисплей
переключается в режим сна - т.е. не
отображается информация. Дисплей
активируется после нажатия любой из
кнопок.
ТОВ ЕЛКО ЕП УКРАЇНА
вул. Сирецька 35
04073 Київ, Україна
Тел.: +38 044 221 10 55
эл. почта: info@elkoep.com.ua, www.elkoep.ua
ООО ЭЛКО ЭП РУС
4-я Тверская-Ямская 33/39
125047 Москва, Россия
Тел: +7 (499) 978 76 41
эл. почта: elko@elkoep.ru, www.elkoep.ru
Made in Czech Republic
Содержание
- Описание устройства 1
- Сумеречный контактор с коммутирующим таймером 1
- Схема подключение 1
- Характеристика 1
- Lux 10 000 lux 3
- Величина в lux 3
- Если свет является активным символ аuto отображается на экране если задержка перехода установлена отображается на экране auto t 3
- Настройка величина в промежутке от 10 до 50 000 lux после превышения 9 800 lux период разделяет тысячи 3
- Настройка световых функций 3
- Обзор меню 3
- При превышении переходной интенсивности света канал включится при превышении переходной интенсивности света канал выключится 3
- Sep 10 4
- Настройка даты и времени 4
- После ввода даты как правило рассчитываются и пронумерованы по дням недели понедельник первый день недели 4
- Примечание после того как дата изменилась нумерация дней воз вращается к стандартной т е с понедельник первый день недели 4
- Цифра показывает день недели и естественно может не соответство вать календарному дню недели можно изменить в меню установка дня недели установить число из множества на текущую дату 4
- Off постоянно выключен 5
- On постоянно включен 5
- Or контролируется сумеречным выключателем 5
- Возвращаетесь без изменения в основное изображение 5
- Временная программа 5
- Если память программ заполнена отобразится на дисплее надпись заполнен 5
- Если память пустая и вы хотите программу удалить или изменить отобразится пустой 5
- Короткими нажатиями 5
- Переключаете между номером программы и отображением установки программы 5
- Продол жаете в желаемом порядке изменить удалить не желаете лт дальше продолжать нажатием на 5
- Проходите установленные программы длинным нажатием 5
- Espanol 6
- Sep 10 6
- В ходе активации случайного режима светит символ 6
- В ходе режим светит символ и мигает канал управляемый вручную 6
- Возможности настроек 6
- Единицей коррекции является 0 сек в день 6
- Корректировка времени включена заводской настройкой и у каждого изделия она является индивидуальной чтобы таймер работал с минимальным отклонением корректировку времени можно свободно менять после перезагрузки она возвращается в заводскую настройку 6
- Коррекция времени 6
- Отображение на дисплее 6
- Режим светящийся символ для индикации настройки режима каникулы мелькающий для индикации активного состояния режима каникулы отсутствие символа режим каникулы отключен или закончился 6
- Установка режимов коммутации 6
- Числовое значение относится к секундам за 10 дней 6
- Внимание 7
- Выдвиньте выдвижной модуль с батареей выдвиньте батарею вставьте новую батарею таким образом чтобы верхняя грань батареи сравнялась с выдвижной модулей всуньте выдвижную модуль в устройство учтите полярность вверх в течении 1 сек на дисплее отобразится название и версия программного обеспечения включите сетевое напряжение 7
- Замена батареи 7
- Замена батареи производится без демонтажа устройства 7
- Изделие произведено для подключения к 1 фазной цепи переменного напряжения монтаж изделия должен быть произведен с учетом инструкций и нормативов данной страны монтаж подключение настройку и обслуживание может проводить специалист с соответствующей электротехнической квалификацией который внимательно изучил эту инструкцию применения и функции изделия реле оснащено защитой от перегрузок и посторонних импульсов в подключенной цепи для правильного функционирования этих защит при монтаже дополнительно необходима защита более высокого уровня а в с и нормативно обеспеченная защита от помех коммутирующих устройств контакто ры моторы индуктивные нагрузки и т п перед монтажом необходимо проверить не на ходится ли устанавливаемое оборудование под напряжением а основной выключатель должен находится в положении выкл не устанавливайте реле возле устройств с элек 7
- На дисплее отобразится на 1 с тип устройства и версия софтвер после чего устройство переключится в исходной режим язык переключится в en форматируются все настро енные режимы световых функций время дата пользовательские программы функции устройства 7
- Настройка коммутации при превышении границы 1500 lux настройка гистерезиса 10 и задержки выключения 10 мин при изменении границы lux каждую пятницу в 12 часов на 2000 lux и каждую среду в 11 часов на 1000 lux 7
- Осуществляется коротким нажатием тупого концем например ручки или отвёрки диаме тром макс 2 мм скрытой кнопки reset 7
- Повторный запуск 7
- Предупреждение замену батареи осуществляйте лишь выключив сетевое напряжение после замена батарейки необходимо повторно провести настройки даты и времени 7
- Примеры программирования sou 2 7
- Тромагнитным излучением для правильной работы изделие необходимо обеспечить нормальной циркуляцией воздуха таким образом чтобы при его длительной эксплуа тации и повышении внешней температуры не была превышена допустимая рабочая тем пература при установке и настройке изделия используйте отвертку шириной до 2 мм к его монтажу и настройкам приступайте соответственно монтаж должен производиться учитывая что речь идет о полностью электронном устройстве нормальное функциони рование изделия также зависит от способа транспортировки складирования и обраще ния с изделием если обнаружите признаки повреждения деформации неисправности или отсутствующую деталь не устанавливайте это изделие а пошлите на рекламацию продавцу с изделием по окончании его срока использования необходимо поступать как с электронными отходами 7
- Удаление всех программ 7
