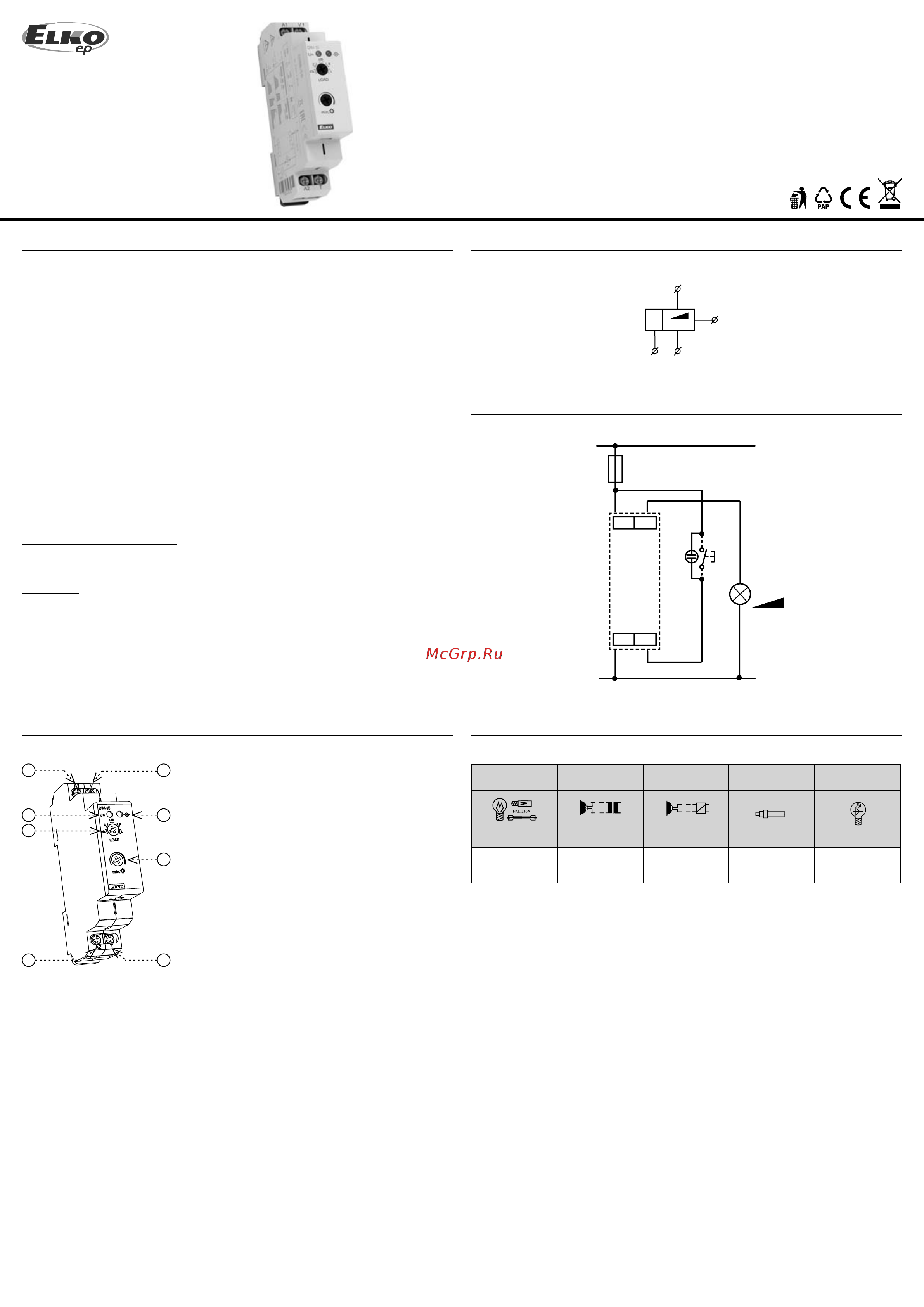

ELKO EP DIM-15 Инструкция по эксплуатации онлайн
1 / 2
DIM-15
02-89/2016 Rev.: 0
6
8
1
2
3
7
5
4
L
N
A2 T
A1 V
Made in Czech Republic
abcde
R
LC
ESL LED
2
zzzzz
R, L, C,
ESL, LED
A2
A1
V
T
R, L, C, ESL, LED
Управляемый регулятор яркости
• для регулирования яркости ламп накаливания, галогеновых ламп с катуш.или
электронным трансформатором, диммируемых энергосберегающих ламп и
диммируемых LED
2
• позволяет плавную настройку интенсивности свечения кнопкой или кнопка-
ми параллельно подключенными
• при выключении света настроенный уровень яркости сохранится и при по-
вторном включении настроен на последнюю величину
• тип источника света настраивается на панели устройства
• настройка мин. уровня яркости потенциометром на панели устройства элими-
нирует мигание разных типов экономичных ламп
• состояние выхода свечением красного LED:
- светит при активизированном выходе (с произвольным уровнем яркости)
- мигает при перегреве, одновременно выход отключен
• в исполнении 1-МОДУЛЬ, монтаж на DIN рейку, хомутные клеммы
Рекомендации по установке:
- с обеих сторон устройства оставить место мин. шириной 0.5 модуля (около
9 мм) для лучшего охлаждения
Внимание:
- не рекомендуется подключать к одному диммеру источники света разных
типов и разных производителей
Характеристика
Описание устройства
Схема
Подключение
RU / UA
1. Напряжение питания L
2. Индикация напряж. питания
3. Выдор типа источника света:
ESL -диммируемые экономич. лампы
C - низковольные лампы 12-24 V электрон.
трансф
LED - LED лампы
R - лампы накаливания, галогеновые лампы
L -низковольные лампы 12-24 V катуш.
трансф
4. Напряжение питания N
5. Выход
6. Индикация вывода
7. Настройка мин. уровня яркости
8. Управляющий выход
T 2.5 A - рекомендованная дополнительная защита
Нагружаемость изделий
ТОВ ЕЛКО ЕП УКРАЇНА
вул. Сирецька 35
04073 Київ, Україна
Тел.: +38 044 221 10 55
эл. почта: info@elkoep.com.ua, www.elkoep.ua
ООО ЭЛКО ЭП РУС
4-я Тверская-Ямская 33/39
125047 Москва, Россия
Тел: +7 (499) 978 76 41
эл. почта: elko@elkoep.ru, www.elkoep.ru
Made in Czech Republic
a) лампы накаливания, галогеновые лампы
b) низков. лампы 12-24V катуш. трансф.
c) низковольные лампы 12-24V электон.трансф.
d) диммируемые экономичные лампы
e) диммируемые LED лампы, предназначенные для диммеров с фазовой регулировкой
верхней или нижней границы (диммеры с MOSFET)
Содержание
- Dim 15 1
- Нагружаемость изделий 1
- Описание устройства 1
- Подключение 1
- Схема 1
- Управляемый регулятор яркости 1
- Характеристика 1
- Dim 15 2
- Внимание 2
- Выход 2
- Другие параметры 2
- Из за большого количества разных типов источников света максимальная нагрузка регулятора зависит от внутренней конструкции источников и их воздействия от cos φ коэффициент мощности регулируемых led и клл ламп находится в диапазоне cos φ 0 5 до 0 приблизительная величина макс нагрузки получается при умножении нагрузки на регулятор на коэффициент мощности источника света 2
- Настройка уровня яркости r l c led если светильник выключен коротким нажатием 0 с лампа включится на последнем уровне яркости esl если светильник выключен коротким нажатием уровень яркости повысится до максимума когда лампочка включится а потом яркость снизится на заданый уровень 2
- Пояснения нельзя погашать экономичные лампы которые не обозначены как регулируемые неправильный выбор типа источника света ухудшит только диапазон погашения т е не произойдет повреждения ни регулятора ни лампы макс количество диммируемых источников также зависит от их внутренней конструкции типов блоков питания актуальный обзор тестированных источников света постоянно расширяется более подробно на www elkoep ru 2
- С позволяет плавную регуляцию интенсивности свечения настройка минимального уровня яркости возможна только при длительном нажатии на кнопку настройка минимального уровня свечения у экономичных ламп служит для уменьшения силы света перед самопроизвольным выключением 2
- Технические параметры 2
- Управление 2
- Устройство предназначено для подключения к 1 фазной сети переменного напряжения 230 v должно быть установлено в соответствии с указаниями и нормами действующими в стране использования монтаж подключение настройку и обслуживание может проводить специалист с соответственной электротехнической квалификацией который пристально изучил эту инструкцию применения и функции изделия для правильного предохранения устройства должен быть использован соответствующий предохранитель перед монтажом необходимо проверить не находится ли устанавливаемое оборудование под напряжением а основной выключатель должен находится в положении выкл не устанавливайте устройство возле устройств с электромагнитным излучением для правильной работы изделие необходимо обеспечить нормальной циркуляцию чтобы при его длительной эксплуатации и повышении внешней температуры не была превышена допустимая рабочая температура при установке и настройке изделия используйте отвертку шириной до 2 мм монтаж должен производиться учитыва 2
- Функции 2
