ELKO EP DIM-15 [2/2] Внимание
![ELKO EP DIM-15 [2/2] Внимание](/views2/1813340/page2/bg2.png)

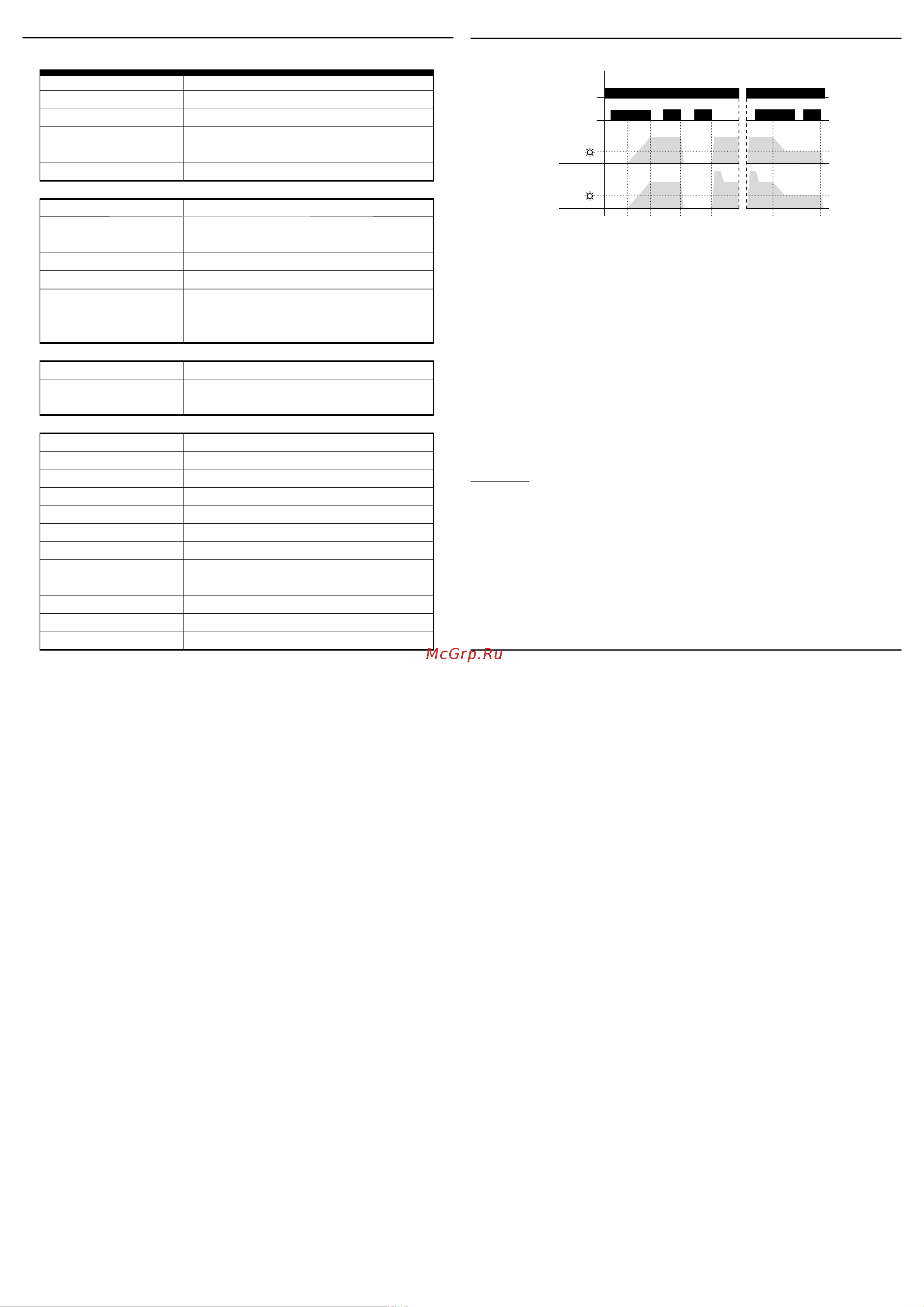

2 / 2
DIM-15
A1-A2
T
V
R, L, C, LED
min
V
ESL
min
>0.5s <0.5s<0.5s >0.5s
max max
<0.5s
Внимание
Клемы питания:
Напряжение питания:
Мощность (выгружен):
Макс. теряемая мощность:
Тол. напряжения питания:
Индикация подключения:
Управление
Регулирующие клеммы:
Регулирующее напряжение:
Мощность регул.входа:
Длина регул. импульса:
Подключ. газоразрядных ламп:
Макс. кол-во подкл.
светодиодов на вход
управления:
Выход
Безконтактный:
Нагрузка:
Индикация состояния выхода:
Другие параметры
Рабочая температура:
Складская температура:
Рабочее положение:
Крепление:
Защита:
Категория перенапряжения:
Степень загрязнения:
Сечение подключ.проводов
(мм
2
):
Размеры:
Вес:
Соответствующие нормы:
A1 - A2
AC 230 V / 50 Hz
макс. 2 VA / 0.55 W
2 W
-15 %; +10 %
зеленый LED
A1 - T
AC 230 V
AC 0.3 - 0.6 VA
мин. 80мc / макс. неограничена
Да
макс. кол-во 15 шт
(замеры со светодиодом 0.68 мA/ 230 V AC)
2x MOSFET
300 W (при cos φ =1)*
красный LED
-20.. +35 °C
-20.. +60 °C
произвольное
DIN рейка EN 60715
IP40 лицевой панели / IP10 клеммы
III.
2
макс. 2x 2.5, макс. 1x 4 /
с изоляцией макс. 1x 2.5, макс. 2x 1.5
90 x 17.6 x 64 мм
58 Гр.
EN 60669-2-1, EN 61010-1
Технические параметры
Устройство предназначено для подключения к 1-фазной сети переменного
напряжения 230 V, должно быть установлено в соответствии с указаниями
и нормами, действующими в стране использования. Монтаж, подключение,
настройку и обслуживание может проводить специалист с соответственной
электротехнической квалификацией, который пристально изучил эту инструкцию
применения и функции изделия. Для правильного предохранения устройства
должен быть использован соответствующий предохранитель. Перед монтажом
необходимо проверить не находится ли устанавливаемое оборудование под
напряжением, а основной выключатель должен находится в положении “Выкл.” Не
устанавливайте устройство возле устройств с электромагнитным излучением. Для
правильной работы изделие необходимо обеспечить нормальной циркуляцию,
чтобы при его длительной эксплуатации и повышении внешней температуры не
была превышена допустимая рабочая температура. При установке и настройке
изделия используйте отвертку шириной до 2 мм. Монтаж должен производиться,
учитывая, что речь идет о полностью электронном устройстве. Нормальное
функционирование изделия также зависит от способа транспортировки,
складирования и обращения с изделием. Если обнаружите признаки повреждения,
деформации, неисправности или отсутствующую деталь - не устанавливайте это
изделие, а пошлите на рекламацию продавцу. С изделием по окончании его срока
использования необходимо поступать как с электронными отходами.
Важные инструкции и предупреждения: регулятор света не предназначен для
управления моторами или другими индуктивными нагрузками.
Предупреждение: мощные радиосигналы и прочие подобные помехи могу вызвать
помехи в работе устройства. Помехи могут возникнуть лишь во время передачи
радиосигналов.
Функции
* Из-за большого количества разных типов источников света максимальная
нагрузка регулятора зависит от внутренней конструкции источников и их
воздействия от cos φ. Коэффициент мощности регулируемых LED и КЛЛ ламп
находится в диапазоне cos φ = 0.95 до 0.4. Приблизительная величина макс.
нагрузки получается при умножении нагрузки на регулятор на коэффициент
мощности источника света.
Управление:
- короткое нажатие кнопки (< 0.5 с) включит / выключит светильник
- длинное нажатие (> 0.5 с) позволяет плавную регуляцию интенсивности свечения
- настройка минимального уровня яркости возможна только при длительном
нажатии на кнопку
- настройка минимального уровня свечения у экономичных ламп служит для
уменьшения силы света перед самопроизвольным выключением
Настройка уровня яркости:
R, L, C, LED - если светильник выключен, коротким нажатием (< 0.5 с) лампа включится
на последнем уровне яркости
ESL - если светильник выключен, коротким нажатием уровень яркости повысится
до максимума (когда лампочка включится), а потом яркость снизится на
заданый уровень
Пояснения:
- нельзя погашать экономичные лампы, которые не обозначены как регулируемые
- неправильный выбор типа источника света ухудшит только диапазон погашения,
т.е. не произойдет повреждения ни регулятора, ни лампы
- макс. количество диммируемых источников также зависит от их внутренней
конструкции (типов блоков питания)
- актуальный обзор тестированных источников света постоянно расширяется,
более подробно на www.elkoep.ru
