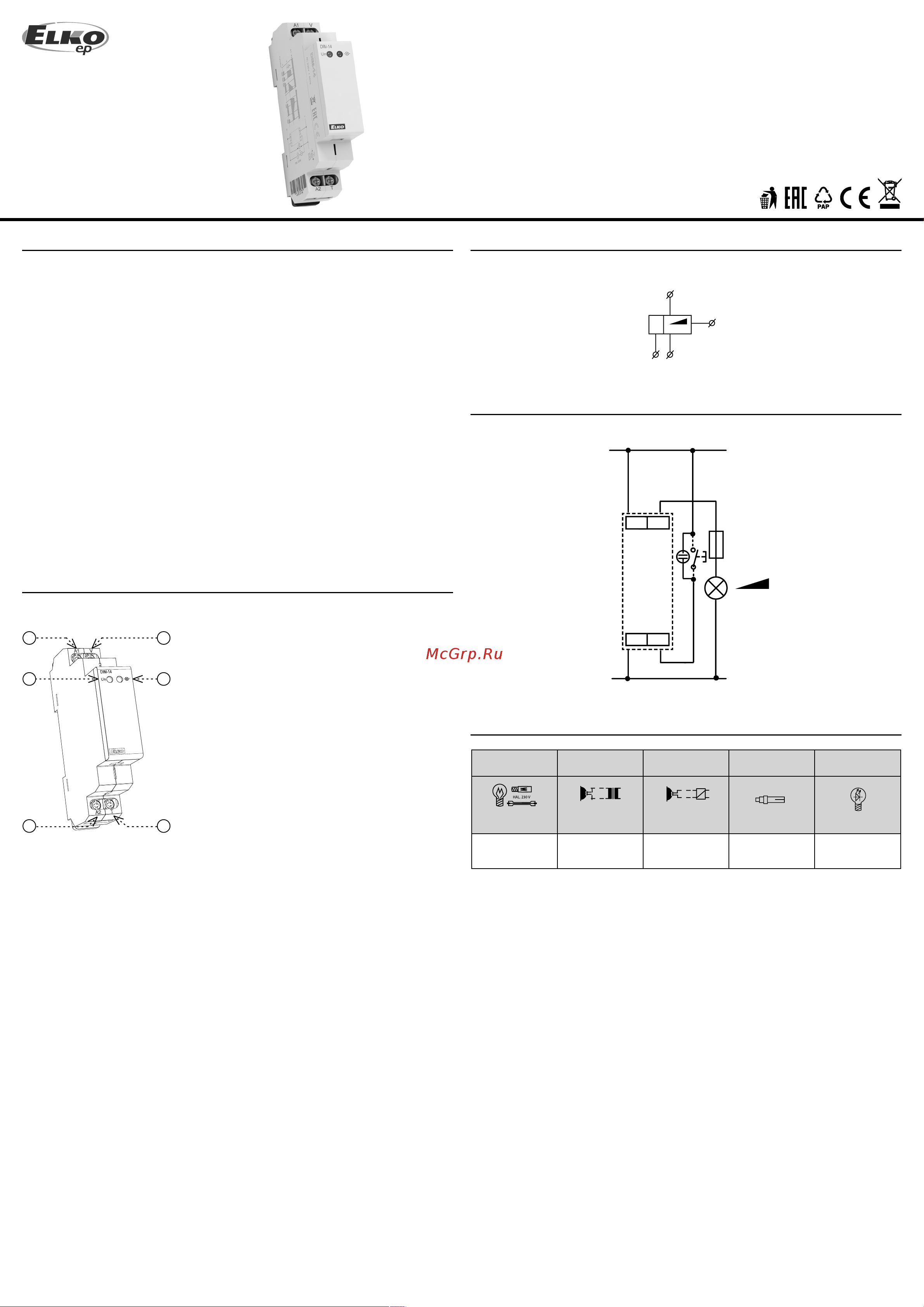

DIM-14
02-189/2016 Rev.: 0
3
5
1
21
4
L
N
A2 T
A1 V
DIM-14
R, L, C,
LED
Made in Czech Republic
abcde
R
LC
ESL LED
2
zzz
-
z
A2
A1
V
T
R, L, C, LED
Управляемый регулятор яркости
• для регулирования яркости ламп накаливания, галогеновых ламп с катуш.или
электронным трансформатором и диммируемых LED
2
• автоматическое переключение режима диммирования в зависимости от под-
ключенной нагрузки
• короткое нажатие вкл. / выкл. светильник, длительное нажатие (> 0.5 с)
• возможность плавной регулировки яркости освещения
• при выключении настроенный уровень яркости останется в памяти изделия, а
при включении эта настройка сохранится
• напряжение питания: AC 230 V
• бесконтактный выход: 2x MOSFET
• состояние выхода указывает LED (активный выход с произвольным уровнем
яркости)
• возможность параллельного расположения кнопок управления
• электронная защита от сверхтоков
• защита от перегрева внутри изделия– выключит выход
• омическая, индуктивная или емкостная нагрузка до 500 VA
• в исполнении 1-МОДУЛЬ, крепление на DIN рейку
Характеристика
Описание устройства
Схема
Подключение
RU / UA
1. Клеммы подачи напряжения
2. Выход
3. Индикация выхода
4. Индикация питания
5. Управляющий вход для кнопки
T 2.5 A - рекомендованная
дополнительная защита
a) лампы накаливания, галогеновые лампы
b) низков. лампы 12-24V катуш. трансф.
c) низковольные лампы 12-24V электон. трансф.
d) диммируемые экономичные лампы
e) диммируемые LED лампы, предназначенные для диммеров с фазовой регулировкой
верхней или нижней границы (диммеры с MOSFET)
Нагружаемость изделий
ТОВ ЕЛКО ЕП УКРАЇНА
вул. Сирецька 35
04073 Київ, Україна
Тел.: +38 044 221 10 55
эл. почта: info@elkoep.com.ua, www.elkoep.ua
ООО ЭЛКО ЭП РУС
4-я Тверская-Ямская 33/39
125047 Москва, Россия
Тел: +7 (499) 978 76 41
эл. почта: elko@elkoep.ru, www.elkoep.ru
Made in Czech Republic
