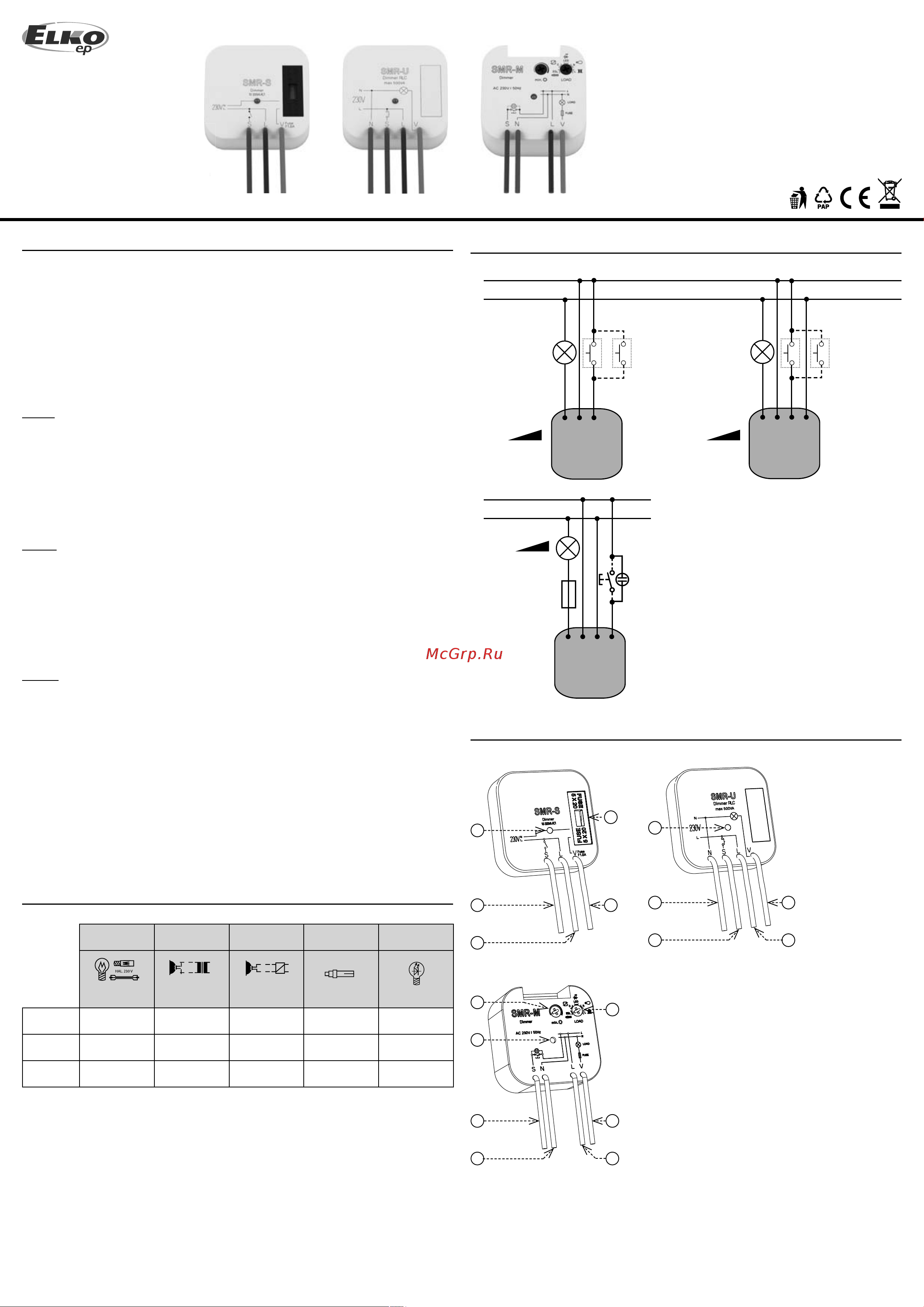

SMR-S, SMR-U, SMR-M
02-27/2017 Rev.: 1
1
3
4
5
6
SMR-S
1
2
3 4
5
SMR-U
1
2
3
4
5
7
8
SMR-M
L
N
SMR-S
V L S
SMR-U
V L S N
L
N
V L N S
SMR-M
T 1.6 A
Made in Czech Republic
abcde
R
LC
ESL LED
1,2
SMR-S
zz
--
z
SMR-U
zzz
-
z
SMR-M
zzzzz
R, L, C,
ESL, LED
R, L, LED R, L, C, LED
Управляемый регулятор света
Характеристика
Описание устройства
Подключение
RU / UA
- заменой выключателя на кнопку, за которой устанавливается SMR-S, SMR-U
или SMR-M достигается эффективное управление яркостью освещения
- диммеры предназначены для установки в монтажную коробку (напр.KU-68) в
существующую электропроводку (SMR-S работает без «нейтрали»)
- предназначен для управления яркостью ламп, с возможность управления с не-
скольких мест
- защита от превышения температуры внутри устройства - отключит выход
- напряжение 230 V AC
SMR-S
- используется для регулирования яркости ламп накаливания, галогеновых све-
тильников с катушечным трансформатором и диммируемых LED
1
- 3-проводное подключение, работает без «нейтрали»
- макс. нагрузка: 300 VА (лампы накаливания или галогенные лампы с электро-
магнитным трансформатором)
- бесконтактный выход: 1х тиристор
- с заменяемым предохранителем
SMR-U
- для регулирования яркости ламп накаливания, галогеновых ламп с катуш.или
электронным трансформатором и диммируемых LED
2
- макс. нагрузка: 500 VА (лампы накаливания или галогенные лампы с электро-
магнитным или электронным трансформатором)
- 4-проводное подключение; бесконтактный выход: 2х MOSFET
- электронная защита от перегрузок - при перегрузке или коротком замыкании
отключит выход
SMR-M
- для регулирования яркости ламп накаливания, галогеновых ламп с катуш.или
электронным трансформатором, диммируемых энергосберегающих ламп и
диммируемых LED
2
- позволяет плавную настройку интенсивности свечения кнопкой или кнопками
параллельно подключенными
- при выключении света настроенный уровень яркости сохранится и при по-
вторном включении настроен на последнюю величину
- тип источника света настраивается на панели устройства
- настройка мин. уровня яркости потенциометром на панели устройства элими-
нирует мигание разных типов экономичных ламп
- 4-проводное подключение
1. Индикация питания
2. Нейтраль
3. Выключатель (кнопка)
4. Фаза
5. Выход к эл. потребителю
6. Заменяемый предохранитель
7. Настройка минимального уровня яркости
8. Выдор типа источника света:
ESL - диммируемые экономич. лампы
C - низковольные лампы 12 - 24 V электрон.
трансф
LED - LED лампы
R - лампы накаливания, галогеновые лампы
L - низковольные лампы 12 - 24 V катуш.
трансф
Нагружаемость изделий
T 1.6 A - рекомендованная
дополнительная защита.
SMR-S, SMR-U нельзя применять для
ламп дневного света и экономичных
ламп!
SMR-U - не разрешено подключать
одновременно нагрузки индуктивного
и емкостного характера!
ТОВ ЕЛКО ЕП УКРАЇНА
вул. Сирецька 35
04073 Київ, Україна
Тел.: +38 044 221 10 55
эл. почта: info@elkoep.com.ua, www.elkoep.ua
ООО ЭЛКО ЭП РУС
4-я Тверская-Ямская 33/39
125047 Москва, Россия
Тел: +7 (499) 978 76 41
эл. почта: elko@elkoep.ru, www.elkoep.ru
Made in Czech Republic
u
a
a) лампы накаливания, галогеновые лампы
b) низков. лампы 12-24V катуш. трансф.
c) низковольные лампы 12-24V электон.трансф.
d) диммируемые экономичные лампы
e) LED
1
- диммируемые LED лампы, предназначенные для диммеров с фазовой
регулировкой верхней границы (симисторные диммеры)
LED
2
- диммируемые LED лампы, предназначенные для диммеров с фазовой
регулировкой верхней или нижней границы (диммеры с MOSFET)
