SMR-S SMR-U SMR-M

Un

V

S

< 0.5 s < 0.5 s > 0.5 s > 0.5 s < 0.5 s

SMR-S, SMR-U

SMR-M

S

V

R, L, C, LED

min

V

ESL

min

> 0.5 s < 0.5 s< 0.5 s > 0.5 s

max max

< 0.5 s

Un

Внимание

Технические параметры

Устройство предназначено для подключения к 1-фазной сети переменного напряжения 230

V, должно быть установлено в соответствии с указаниями и нормами,действующими в стране

использования. Монтаж, подключение, настройку и обслуживание может проводить специалист с

соответственной электротехнической квали-фикацией, который пристально изучил эту инструкцию

применения и функции изделия. Автомат оснащен защитой от перегрузок и посторонних импульсов

в подключенной цепи. Для правильного функционирования этих охран при монтаже дополнительно

необходима охрана более высокого уровня (А, В, С) и нормативно обеспеченная защита от помех

коммутирующих устройств (контакторы, моторы, индуктивные нагрузки и т.п.). Перед монтажом

необходимо проверить не находится ли устанавливаемое оборудование под напряжением, а

основной выключатель должен находится в положении “Выкл”. Не устнавливайте реле возле

устройств с эллектромагнитным излучением. Для правильной работы изделие необходимо

обеспечить нормальной циркуляцией воздуха таким образом, чтобы при его длительной

эксплуатации и повышении внешней температуры не была превышена допустимая рабочая

температура. При установке и настройке изделия используйте отвертку шириной до 2 мм к его

монтажу и настройкам приступайте соответственно. Монтаж должен производитсяс, учитывая, что

речь идет о полностью электронном устройстве. Нормальное функционирование изделия также

зависит от способа транспортировки, складирования и обращения с изделием. Если обнаружите

признаки повреждения, деформации, неисправности или отсутствующую деталь - не устанавливайте

это изделие, а пошлите на рекламацию продавцу. С изделием по окончании его срока использования

необходимо поступать как с электронными отходами.

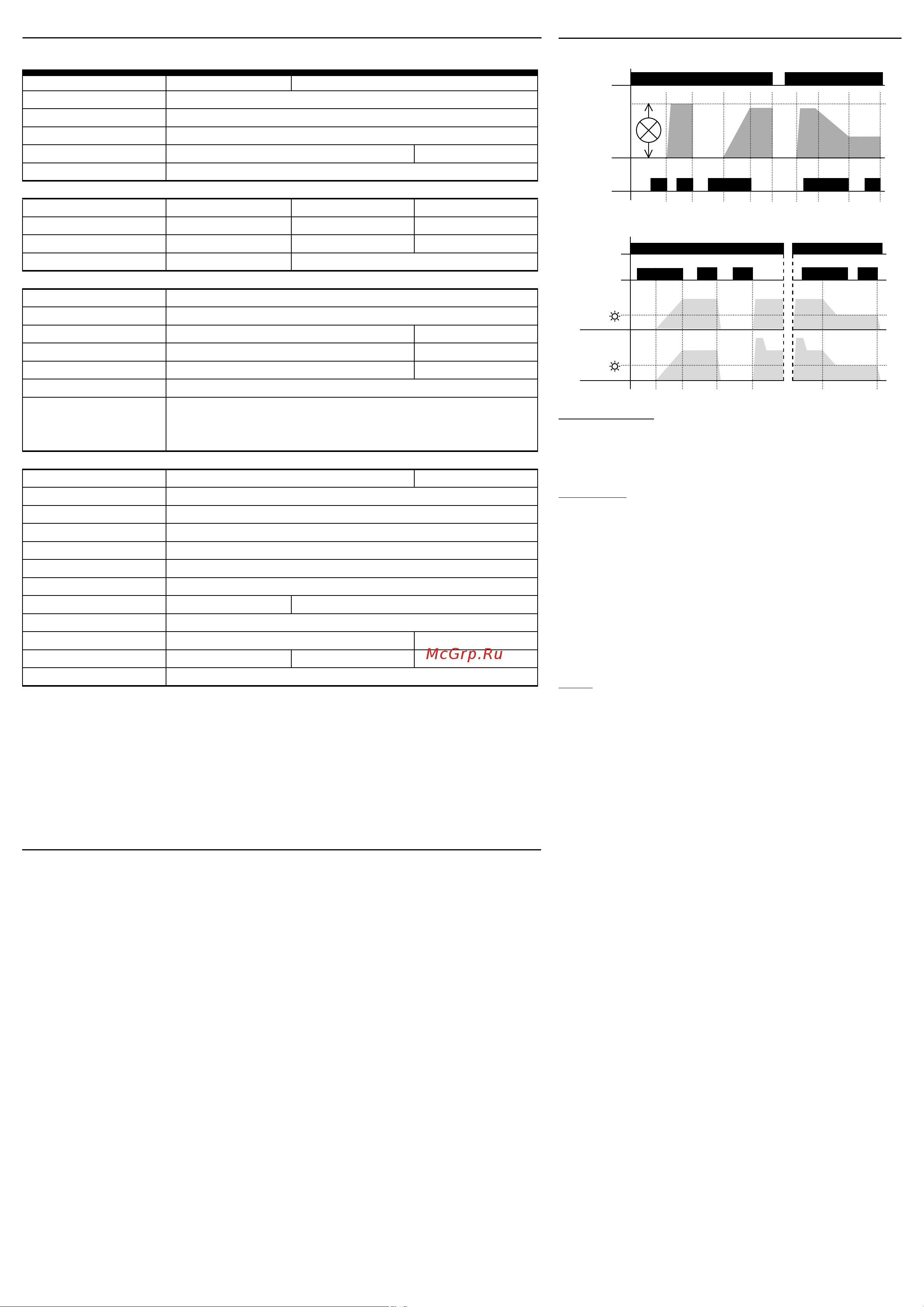

Функции

Легенда к графику:

Un - Питание

V - Выход, Яркость

S - Управл. вход

SMR-S, SMR-U

- кратким нажатием (< 0.5 с) светильник включится, последующим

кратким нажатием - выключится

- при длительном нажатии (> 0.5 с) происходит плавная настройка

яркости

- после отжатия кнопки уровень яркости будет уложен в память, а

краткие нажатия вкл. / выключат светильник на этом уровне яр-

кости

- изменения интенсивности можно когда- угодно прочести долгим

нажатием кнопки

- устройство помнит настроенный уровень и после выключения

питания

SMR-M

- короткое нажатие кнопки (< 0.5с) включит / выключит светильник

- длинное нажатие (> 0.5 с) позволяет плавную регуляцию интенсив-

ности свечения

- настройка минимального уровня яркости возможна только при

длительном нажатии на кнопку

- настройка минимального уровня свечения у экономичных ламп

служит для уменьшения силы света перед самопроизвольным вы-

ключением

Настройка минимального уровня яркости:

- R, L, C, LED - если светильник выключен, коротким нажатием

(< 0.5 с) лампа включится на последнем уровне яркости

- ESL - если светильник выключен, коротким нажатием уровень яр-

кости повысится до максимума (когда лампочка включится), а по-

том яркость снизится на заданый уровень

Пояснения:

- нельзя погашать экономичные лампы, которые не обозначены как

регулируемые

- неправильный выбор типа источника света ухудшит только диа-

пазон погашения, т.е. не произойдет повреждения ни регулятора,

ни лампы

- макс. количество диммируемых источников также зависит от их

внутренней конструкции (типов блоков питания)

- не рекомендуется подключать к одному диммеру источники света

разных типов и разных производителей

- актуальный обзор тестированных источников света постоянно

расширяется, более подробно на www.elkoep.ru

Подключение:

Напряжение питания:

Мощность (выгружен):

Макс. теряемая мощность:

Индикация питания:

Допуск напряжения питания:

Выход

Омическая нагрузка:

Индуктивная нагрузка:

Емкостная нагрузка:

Безконтактный:

Управление

Кабель управления:

Напряжение управления:

Ток:

Мощность управляющего входа:

Длина управляющего импульса:

Подключ. газоразрядных ламп:

Максимальное кол-во

подкл. светодиодов на вход

управления:

Другие параметры

Рабочая температура:

Складская температура:

Рабочее положение:

Крепление:

Защита:

Категория перенапряжения:

Степень загрязнения:

Предохранитель:

Выходы (сечение / длина):

Размеры:

Вес:

Соответствующие нормы:

3-проводное, без “НЕЙТРАЛЯ” 4- проводное, с “НЕЙТРАЛЕМ”

230 V AC / 50 Гц

макс. 0.66 VA / 0.55 W

3 W

x зеленый LED

-15 %; +10 %

10 - 300 VA 500 VA*

макс. 160 VA (при cos φ = 1)**

10 - 150 VA 500 VA* макс. 160 VA **

x 500 VA* макс. 160 VA **

1x тиристор 2x MOSFET

L - S

AC 230 V

макс. 3 мA x

x AC 0.3 - 0.6 VA

мин. 50 мс / макс. неограничена

мин. 80 мс / макс. неограничена

Да

230 V - макс. кол-во 10 шт

(замеры со светодиодом 0.68 мA / 230 V AC)

0.. 50 °C -20.. 35 °C

-20.. 60 °C

произвольное

свободное на входящих токопроводах

IP30 при нормальных условияхли

III.

2

F 1.6 A / 250 V x

провод CY, 0.75 мм

2

/ 90 мм

49 x 49 x 13 мм 49 x 49 x 21 мм

30 Гр. 32 Гр. 33 g Гр.

EN 61010-1, EN 60669-2-1

* При нагрузке больше 300 VA необходимо обеспечить достаточное охлаждение.

** Из-за большого количества разных типов источников света максимальная нагрузка регулятора

зависит от внутренней конструкции источников и их воздействия от cos φ. Коэффициент мощности

регулируемых LED и КЛЛ ламп находится в диапазоне cos φ = 0.95 до 0.4. Приблизительная вели-

чина макс. нагрузки получается при умножении нагрузки на регулятор на коэффициент мощности

источника света.
