ELKO EP SOU-3 Инструкция по эксплуатации онлайн
1 / 2

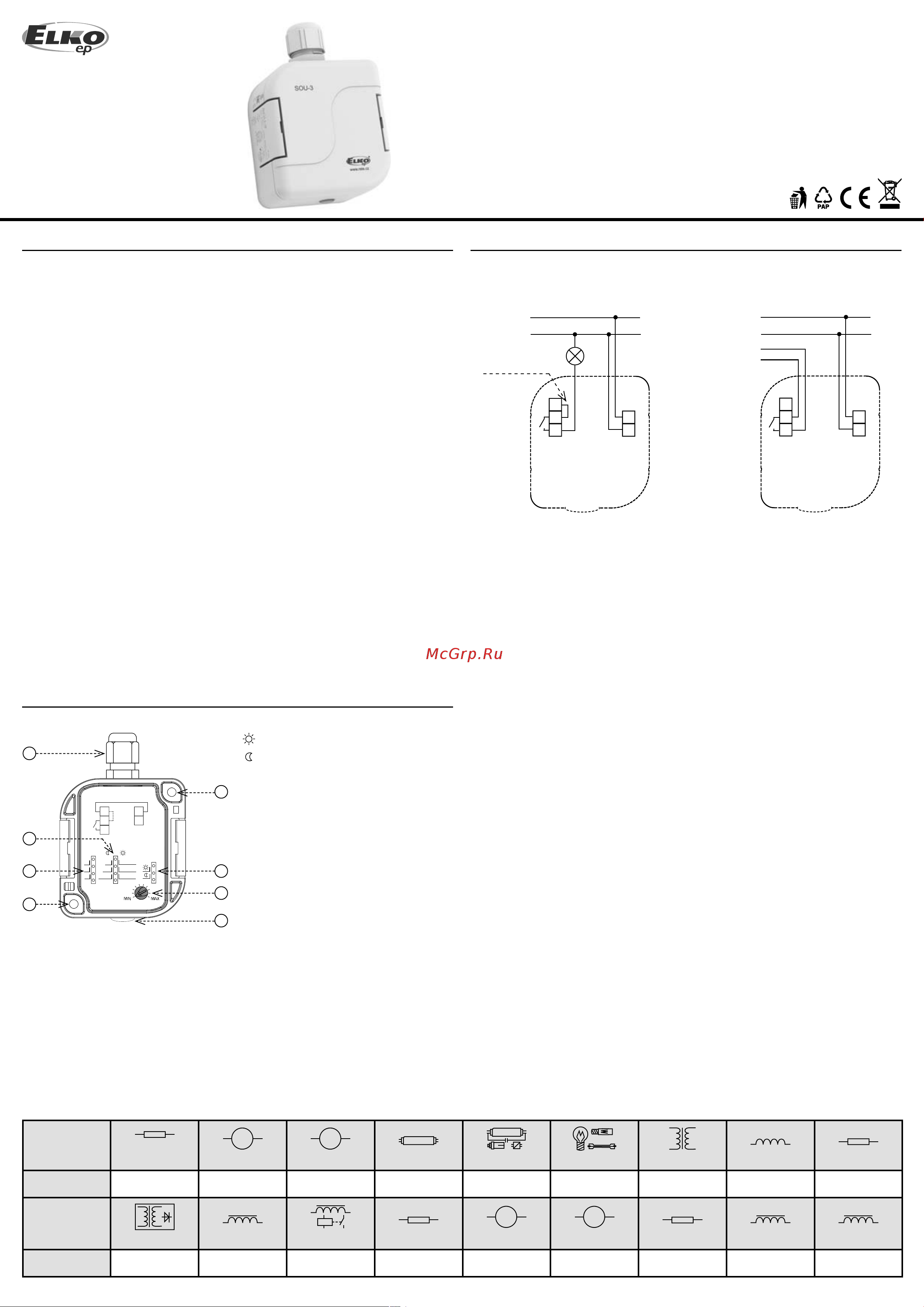

SOU-3
cos φ ≥ 0.95
M M
HAL.230V
K
M M
AC12
250V / 7.5A
DC14
24V / 1.5A
AC1
250V / 12A
AC13
250V / 4.5A
AC2
250V / 3.7A
AC14
250V / 4.5A
AC3
250V / 2.2A
AC15
250V / 4.5A
AC5b
1120W
DC5
24V / 3A
AC6a
x
DC12
24V / 12A
AC7b
250V / 2.2A
DC13
24V / 1.5A
02-69/2016 Rev.: 2
J1
J2 J3
SOU-3
SOU-3
0
1
2
10
100
1.000
1.000
10.000
100.000
L
15
18
L
N
1
2
3
4
5
6
7
4
L
N
L
N
L
15
18
L
N
L
N
L
15
18
Made in Czech Republic
Сумеречный-световой включатель
• используется к управлению устройствами в зависимости от уровня освещенности
• наружное исполнение IP65, корпус для монтажа на стену, снимающая крышка без
болтов
• встроенный датчик освещения
• два устройства в одном, функция определяется соединителем:
- сумеречный включатель - коммутирует при понижению интенсивности
освещения, отключает при повышению. Используется для коммутации
наружного освещения, реклам, витрин, ...
- световой включатель - коммутирует при повышению интенсивности освещения.
Используется для коммутации например жалюзи, солнечных коллекторов -
активация, ...
• выбор из трех диапазонов уровня освещенности
• выбор из трех уровней задержки времени (для элиминации коротких колебании
уровня освещенности, например фары автомобилей)
• питание 230 V AC
• выходной контакт 12 A / AC1 - включающий
Примечание:
Устройство поставляется с соединителем L-15 (3-проводное подключение).
Для правельной функции устройства, необходима установка датчиком вниз или в
стороны.
Устройство прикрепите подходящим материалом в зависимости от поверхности
(напр. шуруп с грибковидной головой, Ø 4 mm, мин. длинной в 30 mm).
Характеристика
Описание устройства
Подключение
Нагрузка
Материал контакта
AgSnO
2
, контакт 12A
Нагрузка
Материал контакта
AgSnO
2
, контакт 12A
AC5a
некомпенсированное
230V / 2.2A (510VA)
DC1
24V / 12A
AC5a
кoмпенсированное
230V / 2.2A (510VA) до
макс. выхода C=14uF
DC3
24V / 4.5A
RU / UA
- Световой включатель
- Сумереч. включатель
1. Проход M16x1.5 для кабеля
макс. Ø 10мм
2. Чуствительность (Lx)
3. Задержка (мин)
4. Отверствие для установки на стену
Ø 4.3 мм
5. Настройка функций
6. Точная настройка
7. Датчик освещенности
3 - проводное подключение 4 - проводное подключение
соединитель на
потенциал L
галванически
отделенный
контакт
ТОВ ЕЛКО ЕП УКРАЇНА
вул. Сирецька 35
04073 Київ, Україна
Тел.: +38 044 221 10 55
эл. почта: info@elkoep.com.ua, www.elkoep.ua
ООО ЭЛКО ЭП РУС
4-я Тверская-Ямская 33/39
125047 Москва, Россия
Тел: +7 (499) 978 76 41
эл. почта: elko@elkoep.ru, www.elkoep.ru
Made in Czech Republic
