ELKO EP SHT-6 Инструкция по эксплуатации онлайн

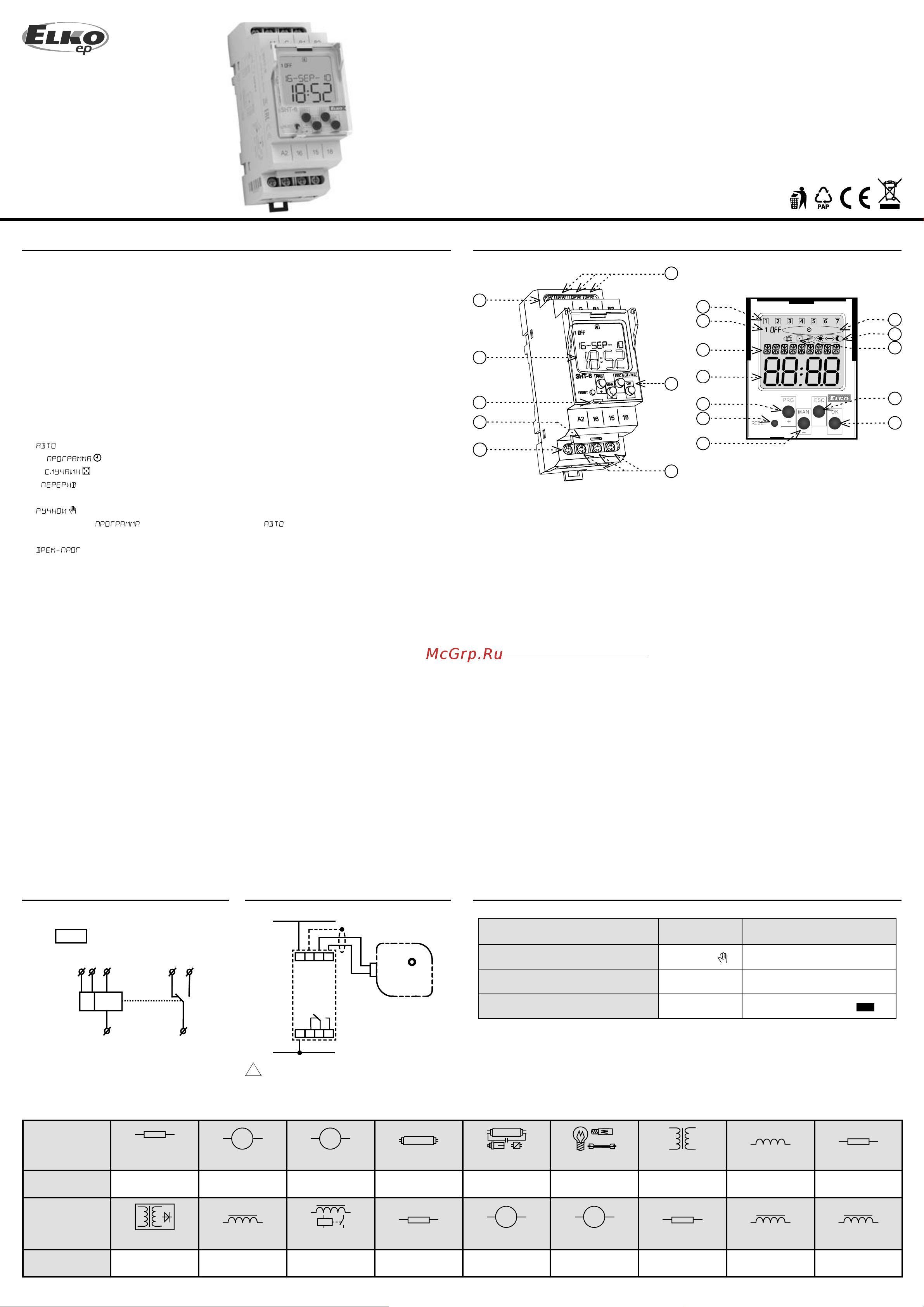

SHT-6
cos φ ≥ 0.95
M M
HAL.230V
K
M M
AC12
x
DC14
x
AC1
250V / 16A
AC13
x
AC2
250V / 5A
AC14
250V / 6A
AC3
250V / 3A
AC15
250V / 6A
AC5b
1000W
DC5
24V / 2A
AC6a
x
DC12
24V / 6A
AC7b
250V / 3A
DC13
24V / 2A
02-25/2017 Rev.: 2
1/4
ON / OFF
ON / OFF
ON / OFF
6
1
2
3
5
7
8
4
DCF
1 5
16
A2
A1 B2 B1 18
A2 16 15 18
A1 G B1 B2
DCFR-1
N
L
SHT-6
ManProg
9
10
11
12
13
14
15
17
19
20
16
18
Auto
Made in Czech Republic
Цифровой таймер управляемый сигналом DCF
RU / UA
Характеристика
Схема Подключение
Тип нагрузки
Мат. контактов
AgSnO
2
, контакт 16A
Тип нагрузки
Мат. контактов
AgSnO
2
, контакт 16A
AC5a
не компенсированное
230V / 3A (690VA)
DC1
24V / 10A
AC5a
компенсированное
230V/3A (690VA) макс.
входящие C=14uF
DC3
24V / 3A
Описание устройства
1. Клеммы подачи напряжения (A1)
2. Дисплей с подсветкой
3. Место для пломбы
4. Выдвижной модуль
5. Клеммы подачи напряжения (A2)
6. Подключение приемника DCFR-1
7. Кнопки управления
8. Выходной канал (16-15-18)
9. Изображает день недели
10. Сигнализация канала
11. Отображение даты / меню настройки *
12. Отображение времени **
13. Кнопка управлен. PRG / +
14. Сброс
15. Кнопка управлен. MAN1 / -
16. Индикация рабочих режимов
17. Отображает 12/24ч режим /
восход-закат солнца
18. Индикация программы коммутация
19. Кнопка управления MAN2 / ESC
20. Кнопка управления OK
УПРАВЛЕНИЕ ПОДСВЕТКОЙ ДИСПЛЕЯ
Под напряжением: Стандартно дисплей подсвечивается на время 10 с от момента нажатия
любой из кнопок. На дисплее постоянно отображены настройки - дата, время, день недели,
состояние контакта и программа. Постоянно Вкл. / Выкл. произойдет после одновремен-
ного длительного нажятия кнопок MAN, ESC, OK. После активации постоянного Вкл. / Выкл.
- освещенный дисплей коротко мигнет.
Режим резерва: после 2 минут дисплей переключается в режим сна - т.е. не отображается
информация. Дисплей активируется после нажатия любой из кнопок.
* Отображение даты или состояния DCF сигнала (переключение через 4 сек.) состояние
DCF сигнала:
Запрещенный прием DCF: мигает DCF OFF
Разрешенный прием DCF: хороший сигнал - DCF OK
сигнал плохой или отсутствует - DCF BAD
** Если время не настроено, временное значение мигает. Если время настроено (вручную,
или автоматически) временное значение светится.
Приоритетность режимов
приоритет режима управления ручное управление
режим каникул
временная программа
Prog
Приоритетность режимов управления
Дисплей Режим выхода
Цифровой коммутирующий таймер с астропрограммой SHT-4 служит для автоматического
управления всеми приборами в зависимости от реального времени круглый год без не-
обходимости постоянного обслуживания, с минимальными затратами и максимальным
сбережением электроэнегии. Например, включение обогрева, насосов, вентиляторов,
публичного освещения и т.п. Приборами можно управлять в определённых временных
циклах или в соответствии с установленной программой.
Цифровой таймер SHT-6, время которых управляется синхронно с помощью сигнала DCF77
через экстренный приемник DCFR-1. Цифровой таймер может работать также независимо,
без DCF приемника. Астрочасы не содержать ни оптических сенсоров, ни других внешних
устройств. После установки не требуют специального ухода или обслуживания. После от-
ключения питания сохраняются в памяти все установленные данные, необходимые для по-
вторного включения.
- Режимы коммутации:
-
- режим автоматического включения
-
- включает в соответствии с программой (астро или временная программа)
-
- включает случайно в промежутке 10-120 мин.
- - каникулярный режим - установка времени, в котором будет устройство
блокировано - включается в соответствии с установленной программой.
-
- ручной режим - возможность управления релейным выходом вручную
- Возможность автоматически включать время можно корректировать ± 2
часа.
-
- включает в соответствии с установленной временной программой
- 100 мест в памяти для временной программы
- программирование осуществляется под напряжением и в режиме резерва
- выходы реле работают только под напряжением AC 230 V.
- выбор отображения меню - CZ / SK / EN / ES / PL / HU / RU (предустановлено от произво-
дителя EN).
- выбор автоматического перехода зимнее/летнее время по областям
- подсвеченный LED дисплей
- простое и быстрое управление при помощи 4 кнопок
- пломбированная прозрачная крышка передней панели
- резервный ход и сохранение данных при выключении питания обеспечивает батарейка
(резерв до 3 лет)
- питание: AC 230 V
- 2-модульное, на DIN рейку, хомутные клеммы
- Для правильной работы первое включение требует введения текущего времени, даты и
географической локации.
Настройки можно провести:
- в ручном режиме: только, если DCF отключен
- автоматически: через приемник DCFR-1 и DCF сигналь разрешен.
↯
Датчик находится на потенциале
сетевого напряжения питания.
ТОВ ЕЛКО ЕП УКРАЇНА
вул. Сирецька 35
04073 Київ, Україна
Тел.: +38 044 221 10 55
эл. почта: info@elkoep.com.ua, www.elkoep.ua
ООО ЭЛКО ЭП РУС
4-я Тверская-Ямская 33/39
125047 Москва, Россия
Тел: +7 (499) 978 76 41
эл. почта: elko@elkoep.ru, www.elkoep.ru
Made in Czech Republic
