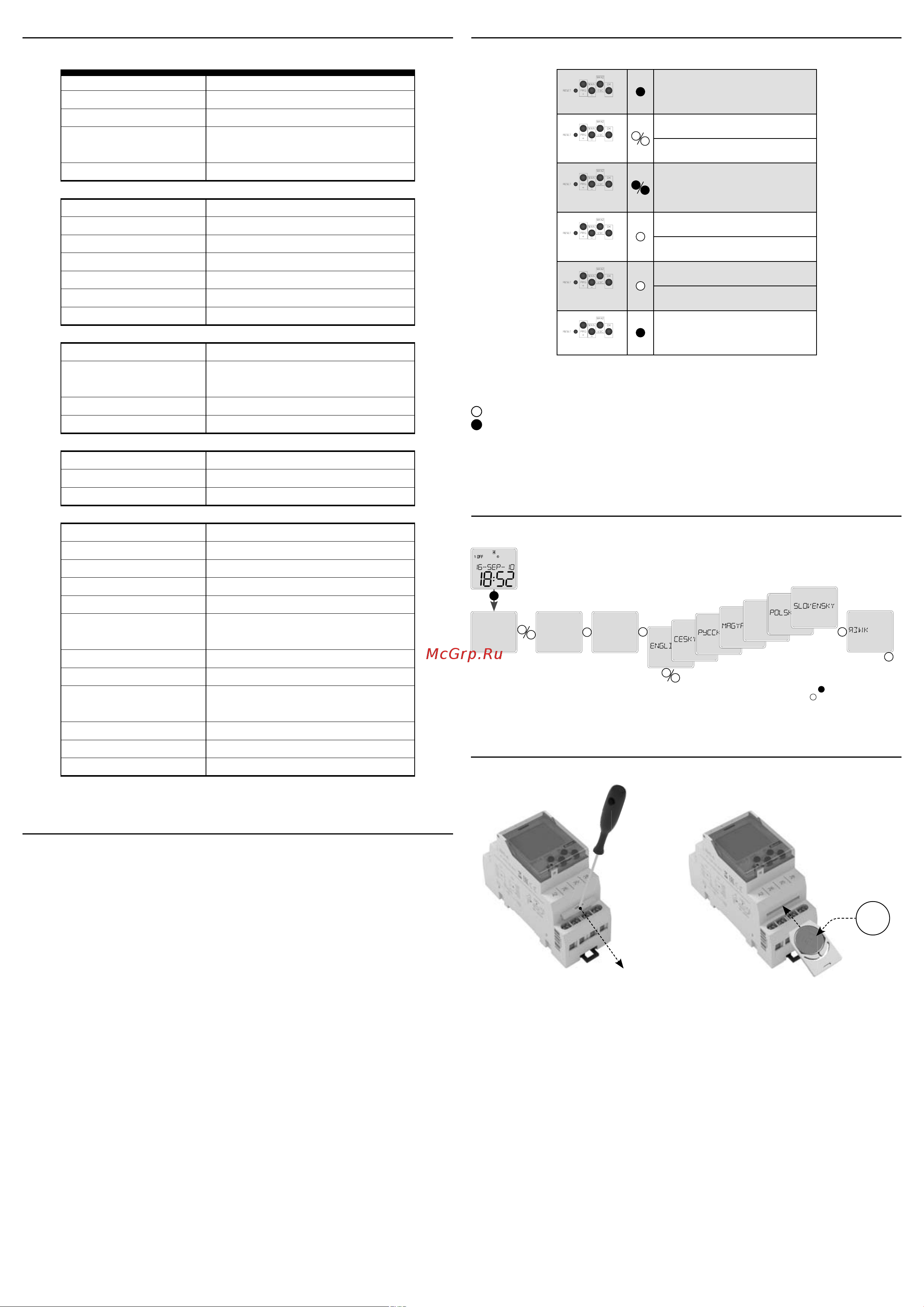

![ELKO EP SHT-6 Инструкция по эксплуатации онлайн [2/4] 614911](/views2/1813317/page2/bg2.png)
SHT-6
2/4
PRG
OK
+
_
OK
OK
Auto
Prog Prog Prog
+
_
Prog
Prog
Prog
Prog
ESPAnOL
Prog
Prog
ESC
Prog
PRG
+
_
+
_
OK
ESC
ESC
CR2032
+
cepвиc выбор
языка
Внимание
Настройки языка
Клеммы питания:
Напряжение питания:
Мощность (макс.):
Макс. теряемая мощность
(Un + клеммы):
Допуск напряжения питания:
Выход
Количество контактов:
Номинальный ток:
Замыкающая мощность:
Пиковый ток:
Замыкающее напряжение:
Механическая жизненность:
Эл. жизненность (AC1):
Временной контур
Резерв реального времени:
Точность хода
- без приемника DCF:
Мин.интервал коммутации:
Срок хранения данных прог.:
Программный контур
Количество ячеек памяти:
Режим прог.:
Изображение данных:
Другие параметры
Рабочая температура:
Складская температрура:
Элетрическая прочность:
Рабочее положение:
Монтаж:
Защита:
Категория перенапряжения:
Степень загрязнения:
Сечение подключ. проводов
(мм
2
):
Размеры:
Вес:
Соответствующие нормы:
Технические параметры
A1 - A2
AC 230 V / 50 - 60 Гц
8 VA / 0.7 W
3.5 W
-15 %; +10 %
1x переключ. (AgSnO
2
)
16 A / AC1
4000 VA / AC1, 384 W / DC
30 A / < 3 c
250 V AC / 24 V DC
> 3x10
7
> 0.7x10
5
3 года
макс. ± 1 с за день при 23 °C
1 мин.
мин. 10 лет
100
дневной, годовой (до 2099 г.)
LCD дисплей с подсветкой
-10 .. +55 °C
-30 .. +70 °C
4 кV (питание - выход)
произвольное
DIN рейка EN 60715
IP10 клеммы,
IP40 на лиц. стор.
III.
2
макс. 2x 2.5, макс. 1x 4 /
с изоляцией макс.1x 2.5, макс. 2x 1.5
90 x 35 x 64 мм
114 Гр. (без элемента питания)
EN 61812-1, EN 61010-1
- долгое нажатие (>1c)
- короткое нажатие (<1c)
time/date
options
language
Описание управления
вход в меню программирования
перемещение в меню
настройка величин
быстрое перемещение при
настройке величин
вход в желаемое меню
подтверждение
на уровень выше
шаг назад
в основное меню
Устройство различает короткое и долгое нажатие кнопки.
В инструкции обозначено:
- короткое нажатие кнопки (< 1с).
- долгое нажатие (> 1с).
После 30 с бездействия (с последнего нажатия любой из кнопок) устройство автоматически
вернется в основное меню.
Замена батареи
Замена батареи производится без демонтажа устройства.
ПРЕДУПРЕЖДЕНИЕ
- замену батареи осуществляйте лишь выключив сетевое напряжение!!!
- после замена батарейки необходимо повторно провести настройки даты и времени!!!
- выдвиньте выдвижной модуль с батареей
- выдвиньте батарею
- вставьте новую батарею, таким образом, чтобы верхняя грань батареи (+) сравнялась с
выдвижной модулей
- всуньте выдвижную модуль в устройство - учтите полярность (+ вверх) - в течении 1 сек
на дисплее отобразится название и версия программного обеспечения
- включите сетевое напряжение
Изделие произведено для подключения к 1-фазной цепи переменного напряжения.
Монтаж изделия должен быть произведен с учетом инструкций и нормативов данной
страны. Монтаж, подключение, настройку и обслуживание может проводить специалист
с соответствующей электротехнической квалификацией, который внимательно изучил
эту инструкцию применения и функции изделия. Реле оснащено защитой от перегрузок
и посторонних импульсов в подключенной цепи. Для правильного функционирования
этих защит при монтаже дополнительно необходима защита более высокого уровня (А, В,
С) и нормативно обеспеченная защита от помех коммутирующих устройств (контакторы,
моторы, индуктивные нагрузки и т.п.). Перед монтажом необходимо проверить не
находится ли устанавливаемое оборудование под напряжением, а основной выключатель
должен находится в положении “Выкл.” Не устанавливайте реле возле устройств с
электромагнитным излучением. Для правильной работы изделие необходимо обеспечить
нормальной циркуляцией воздуха таким образом, чтобы при его длительной эксплуатации
и повышении внешней температуры не была превышена допустимая рабочая температура.
При установке и настройке изделия используйте отвертку шириной до 2 мм. к его монтажу
и настройкам приступайте соответственно. Монтаж должен производиться, учитывая, что
речь идет о полностью электронном устройстве. Нормальное функционирование изделия
также зависит от способа транспортировки, складирования и обращения с изделием. Если
обнаружите признаки повреждения, деформации, неисправности или отсутствующую
деталь - не устанавливайте это изделие, а пошлите на рекламацию продавцу. С изделием по
окончании его срока использования необходимо поступать как с электронными отходами.
Внутренние цепи и цепи датчиков гальванически не отделены от сети питания.
Экранирование кабеля к датчику, выполняющее функциональные задачи с точки зрения
EMC, не выполняет никаких функций защиты или безопасности и не связано с защитой PE.
Нельзя прикасаться к экранированию, также как и к другим проводам изделия!
Защита от поражения электрическим током обеспечивается усиленной изоляцией изделия,
кабеля, датчика и их правильной и профессиональной установкой.
Кабель должен быть рассчитан таким образом, чтобы соответствовать своими параметрами
обеспечению защиты в данной среде категории перенапряжения III.
