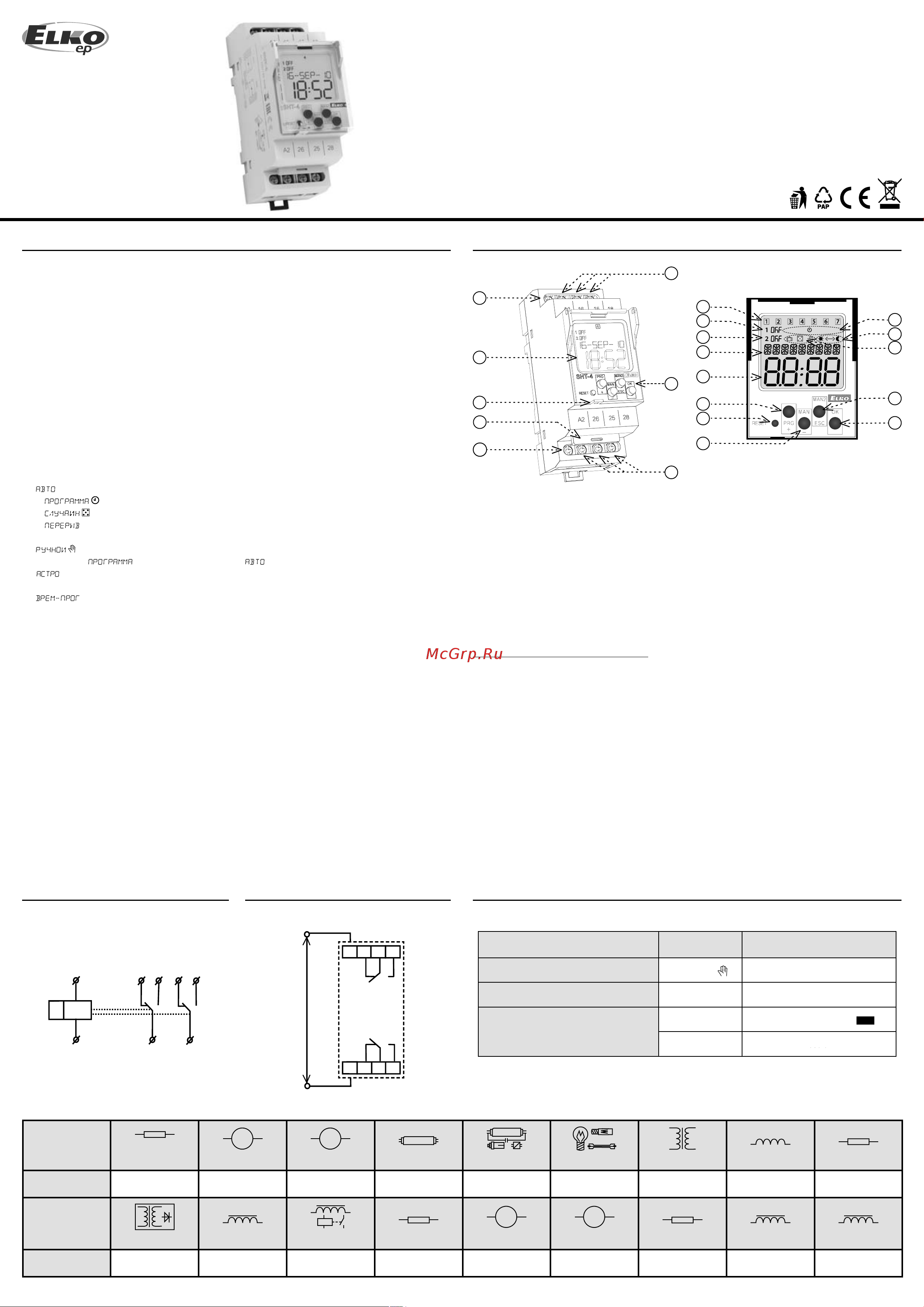

SHT-4
cos φ ≥ 0.95
M M
HAL.230V
K
M M
AC12
x
DC14
x
AC1
250V / 16A
AC13
x
AC2
250V / 5A
AC14
250V / 6A
AC3
250V / 3A
AC15
250V / 6A
AC5b
1000W
DC5
24V / 2A
AC6a
x
DC12
24V / 6A
AC7b
250V / 3A
DC13
24V / 2A
02-23/2017 Rev.: 2
1/5

ON / OFF

ON / OFF
ON / OFF
astro
SHT-4
ManProgAuto + t
6
1
2
3
5
7
8
4
9
10
11
12
13
14
15
16
18
20
21
17
19
15 25
16
A2
A1 18 26 28
astro
A2 26 25 28
A1 16 15 18
Un
Made in Czech Republic
Цифровой коммутирующий таймер с астропрограммой
RU / UA
Характеристика
Схема Подключение
Тип нагрузки
Мат. контактов
AgSnO
2
, контакт 16A
Тип нагрузки
Мат. контактов
AgSnO
2
, контакт 16A
AC5a
не компенсированное
230V / 3A (690VA)
DC1
24V / 10A
AC5a
компенсированное
230V/3A (690VA) макс.
входящие C=14uF
DC3
24V / 3A
Описание устройства
Приоритетность режимов
приоритет режима управления ручное управление
режим каникул
временная программа
Prog
Приоритетность режимов управления
Дисплей Режим выхода
Цифровой коммутирующий таймер с астропрограммой SHT-4 служит для автоматического
управления всеми приборами в зависимости от
реального времени круглый год без
необходимости постоянного обслуживания, с минимальными затратами и максимальным
сбережением электроэнегии. Например, включение обогрева, насосов, вентиляторов, публичного
освещения и т.п. Приборами можно управлять в определённых временных циклах или в
соответствии с установленной программой.
Астрочасы не содержать ни оптических сенсоров, ни других внешних устройств. После установки
не требуют специального ухода или обслуживания. После отключения питания сохраняются в
памяти все установленные данные, необходимые для повторного включения.
Принцип работы таймера вытекает из факта, что в ходе года время восхода и заката солнца не
одинаковое. На основании текущего времени (внутренние часы реального времени) автоматически
перестраивается время включения и выключения, напр. публичного освещения. Актуализация
времени решается автоматически для каждого дня в году. Функция O set корректирует время
включения и выключения в диапазоне ± 120 минут. O set является твёрдым, т.е. одинаковым и
действует для обоих каналов каждый день.
- двуканальное исполнение (к каждому каналу можно отнести самостоятельную программу и
другой режим) - позволяет управлять двумя назависимыми контурами.
- Режимы коммутации:
- - режим автоматического включения
-
- включает в соответствии с программой (астро или временная программа)
- - включает случайно в промежутке 10-120 мин.
- - каникулярный режим - установка времени, в котором будет устройство
блокировано - включается в соответствии с установленной программой.
- - ручной режим - мануальное управление отдельными выходами реле.
- Возможность автоматически включать
- - включает в соответствии с исчисленным закатом/восходом солнца и в соответствии с
датой и географической широтой. Данное время можно корректировать ± 2 часа.
-
- включает в соответствии с установленной временной программой
- 100 мест в памяти для временной программы (для обеих программ)
- программирование осуществляется под напряжением и в режиме резерва
- выходы реле работают только под напряжением AC 230 V.
- выбор отображения меню - CZ / SK / EN / ES / PL / HU / RU (предустановлено от производителя EN).
- выбор автоматического перехода зимнее / летнее время по областям
-
выбор географической локации (предустановлены некоторые локации)
- точное исчисление восхода и заката солнца путём введения даты, времени, географической
широты и долготы и временного пояса.
- подсвеченный LED дисплей
- простое и быстрое управление при помощи 4 кнопок
- пломбированная прозрачная крышка передней панели
- резервный ход и сохранение данных при выключении питания обеспечивает батарейка (резерв
до 3 лет)
- питание: AC 230 V
- 2-модульное, на DIN рейку, хомутные клеммы
- Для правильной работы астрочасов первое включение требует введения текущего времени,
даты и географической локации.
1. Клеммы подачи напряжения (A1)
2. Дисплей с подсветкой
3. Место для пломбы
4. Выдвижной модуль
5. Клеммы подачи напряжения (A2)
6. Выходной канал 1 (16-15-18)
7. Кнопки управления
8. Выходной канал 2 (26-25-28)
9. Изображает день недели
10. Сигнализация канала 1
11. Сигнализация канала 2
12. Отображение даты / меню настройки
13. Отображение времени
14. Кнопка управлен. PRG / +
15. Сброс
16. Кнопка управлен. MAN1 / -
17. Индикация рабочих режимов
18. Отображает 12/24ч режим /
восход-закат солнца
19. Индикация программы коммутация
20. Кнопка управления MAN2 / ESC
21. Кнопка управления OK
УПРАВЛЕНИЕ ПОДСВЕТКОЙ ДИСПЛЕЯ
Под напряжением: Стандартно дисплей подсвечивается на время 10 с от момента нажатия
любой из кнопок. На дисплее постоянно отображены настройки - дата, время, день недели,
состояние контакта и программа. Постоянно Вкл. / Выкл. произойдет после одновременного
длительного нажятия кнопок MAN, ESC, OK. После активации постоянного Вкл. / Выкл. -
освещенный дисплей коротко мигнет.
Режим резерва: после 2 минут дисплей переключается в режим сна - т.е. не отображается
информация. Дисплей активируется после нажатия любой из кнопок.
АСТРО и ВРЕМЕННАЯ ПРОГРАММА могут работать одновременно на одном канале.
астро
ТОВ ЕЛКО ЕП УКРАЇНА
вул. Сирецька 35
04073 Київ, Україна
Тел.: +38 044 221 10 55
эл. почта: info@elkoep.com.ua, www.elkoep.ua
ООО ЭЛКО ЭП РУС
4-я Тверская-Ямская 33/39
125047 Москва, Россия
Тел: +7 (499) 978 76 41
эл. почта: elko@elkoep.ru, www.elkoep.ru
