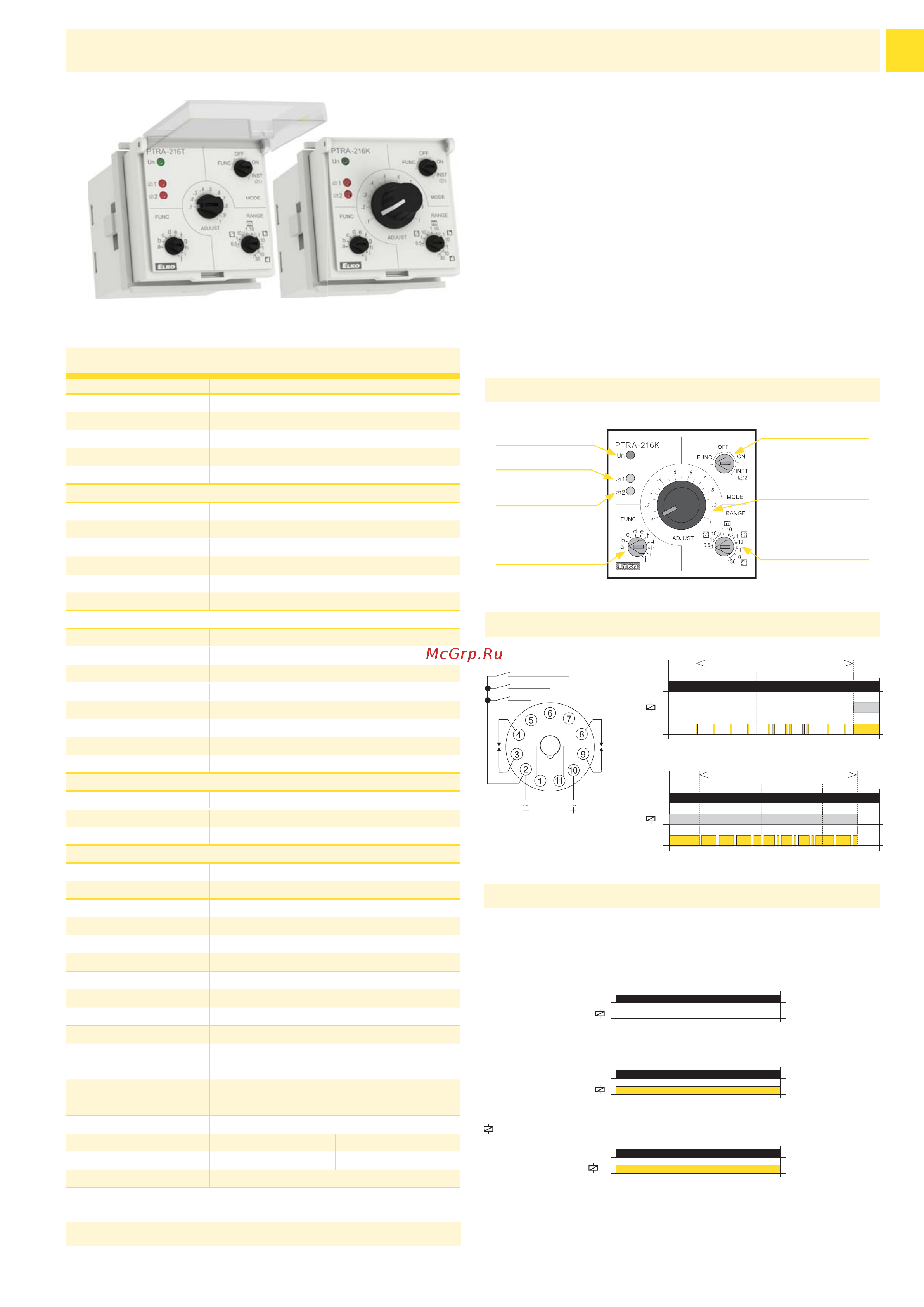

PTRA-216T, PTRA-216K |
PTRA-216T/UNI: 8595188175609
PTRA-216K/UNI: 8595188175593
Un
LED
T = t1 + t2
ON
t1 t2
OFF
Un
LED
OFF
T = t1 + t2
ON
t1 t2
Un
Un
Un
2
PTRA-216T PTRA-216K
Inhibit
Start
Reset
Un
Мультифункциональное реле времени
EAN код
Технические параметры
Описание устройства
Индикация рабочего состояния
Выбор режима реле
Подключение
• многофункциональное реле времени для универсального использования
в системах автоматизации, управления и регулирования или в домашних
системах
• до трех управляющих входов - START, INHIBIT, RESET
• возможность выбора управляющего элемента для точной настройки вре-
менного диапазона:
PTRA-216K – ручка для удобства манипуляций без необходимости исполь-
зования инструментов
PTRA-216T – циферблат для возможности использования пломбируемой
крышки
• выбор режима реле: в соответствии с заданной функцией, постоянно зам-
кнуто, постоянно разомкнуто, коммутация второго реле в соответствии с
напряжением питания
• универсальное напряжение питания AC/DC 12 – 240 V
• настраиваемое время от 50 мc до 30 дней разделено на 10 диапазонов:
(50 мc - 0.5 c / 0.1 c - 1 c / 1 c - 10 c / 0.1 мин - 1 мин / 1 мин - 10 мин / 0.1 ч -
1 ч / 1 ч - 10 ч / 0.1 дня - 1 день / 1 день - 10 дней / 3 дней - 30 дней)
• выходной контакт: 2x переключающий 16A
• мультифункциональный красный светодиод мигает или светится в зависи-
мости от рабочего состояния
Индикация подачи
питания
Индикация выхода 1
Выбор режима реле
Настройка времени
Индикация выхода 2
Настройка функций
Точная настройка времени
(PTRA-216K: ручка,
PTRA-216T: циферблат)
Пауза
ON, задержка
OFF, задержка
Пауза
Описание функций на стр. 27.
Функции
Питание
Клеммы питания:
Напряжение питания:
Мощность макс.:
Допуск напряж. питания:
Индикация питания:
Временная цепь
Кол-во функций:
Временной диапазон:
Регулировка времени:
Отклонение времени:*
Точность повторения:
Темпер. коэффициент:
Выход
Выходной контакт:
Номинальный ток:
Мощность замыкания:
Напряжение замыкания:
Макс. рассеиваемая мощность:
Индикация выхода:
Мех. жизненность:
Эл. жизненность (AC1):
Управление
Клеммы управления:
Длина управл. импульса:
Время обновления:
Другие параметры
Рабочая температура:
Складская температура:
Диэлектрическая прочность:
питание - выход 1 (1, 3, 4)
питание - выход 2 (8, 9, 11)
выход 1 - выход 2
Рабочее положение:
Крепление:
Защита:
Категория перенапряжения:
для напряжения питания
12-150V AC/DC
для напряжения питания
150-240V AC/DC
Степень загрязнения:
Размер:
Вес:
Соответствующие нормы:
2, 10
AC/DC 12 – 240V (AC 50 – 60 Гц)
2.5 VA / 1.5 W
±10 %
зеленый LED
10
50 мc - 30 дней
поворотными переключателями и потенциометрами
5 % - при механической установке
0.2 % - стабильность настроенного параметра
0.01% / °C, нормальное значение = 20 °C
2x переключающий (AgNi)
16 A / AC1
4000VA / AC1, 384W / DC
250V AC / 24V DC
2.4 W
мультифункцион. красный LED
10 000 000 операций
50 000 операций
5 - 2, 6 - 2, 7 - 2
мин. 25 мс / макс. неограничена
макс. 150 мc
-20 .. +55°C
-30 .. +70°C
2.5 kV AC
2.5 kV AC
2.5 kV AC
произвольное
к цоколю (11 пинов)
IP40 со стороны лицевой панели
III.
II.
2
48 x 48 x 79 мм 48 x 48 x 89 мм
111 Гр. 108 Гр.
EN 61812-1
НОВИНКА
FUNC. Настройка функций
Требуемая функция a-j настраивается триммером FUNC.
OFF. Постоянное разомкнутое реле
ON. Постоянное замкнутое реле
2 INST. Режим второго реле
Второе реле переключается в зависимости от напряжения питания.
Первое реле переключается в соответствии с функцией (a-j), настроенной
триммером FUNC.
* для регулируемой задержки <100 мс применяется отклонение времени ± 10 мс
