CRM-131H, PTRA-216T, PTRA-216K

T = t1 + t2

START

RESET

INHIBIT

T = t1 + t2

START

RESET

INHIBIT

t2T T

T = t1 + t2

START

RESET

INHIBIT

t2TT

START

RESET

INHIBIT

Restart

START

RESET

INHIBIT

Restart

T = t1 + t2

START

RESET

INHIBIT

Restart

T = t1 + t2

START

RESET

INHIBIT

Restart

T = t1 + t2

START

RESET

INHIBIT

T = t1 + t2

START

RESET

INHIBIT

t2T

T = t1 + t2

START

RESET

INHIBIT

t2T

T = t1 + t2

START

RESET

INHIBIT

t2T

START

RESET

INHIBIT

t2T 0.5 s <0.5 s

Описание функции управляющих входов:

• контакт START запускает временную функцию

• контакт INHIBIT останавливает временную функцию (пауза)

• контакт RESET имитирует выключение и включение напряжения питания

Относится ко всем функциям:

• Если управляющий контакт START замкнут, а затем подключено напряжение питания,

временная функция активируется при подключении напряжения питания.

• Замыкание управляющего контакта INHIBIT приостанавливает отсчет времени, после

размыкания управляющего контакта INHIBIT отсчет времени продолжается с момента

прерывания.

• Если управляющий контакт INHIBIT замкнут, замыкание управляющего контакта START

активирует временную функцию и отсчет времени приостанавливается.

• При замыкании управляющего контакта RESET отсчет времени прекращается немедлен-

но и реле размыкается, как при отключении напряжения питания.

• Если замкнут управляющий контакт RESET и управляющий контакт START, временная

функция активируется при размыкании управляющего контакта RESET так же, как при

подключении напряжения питания.

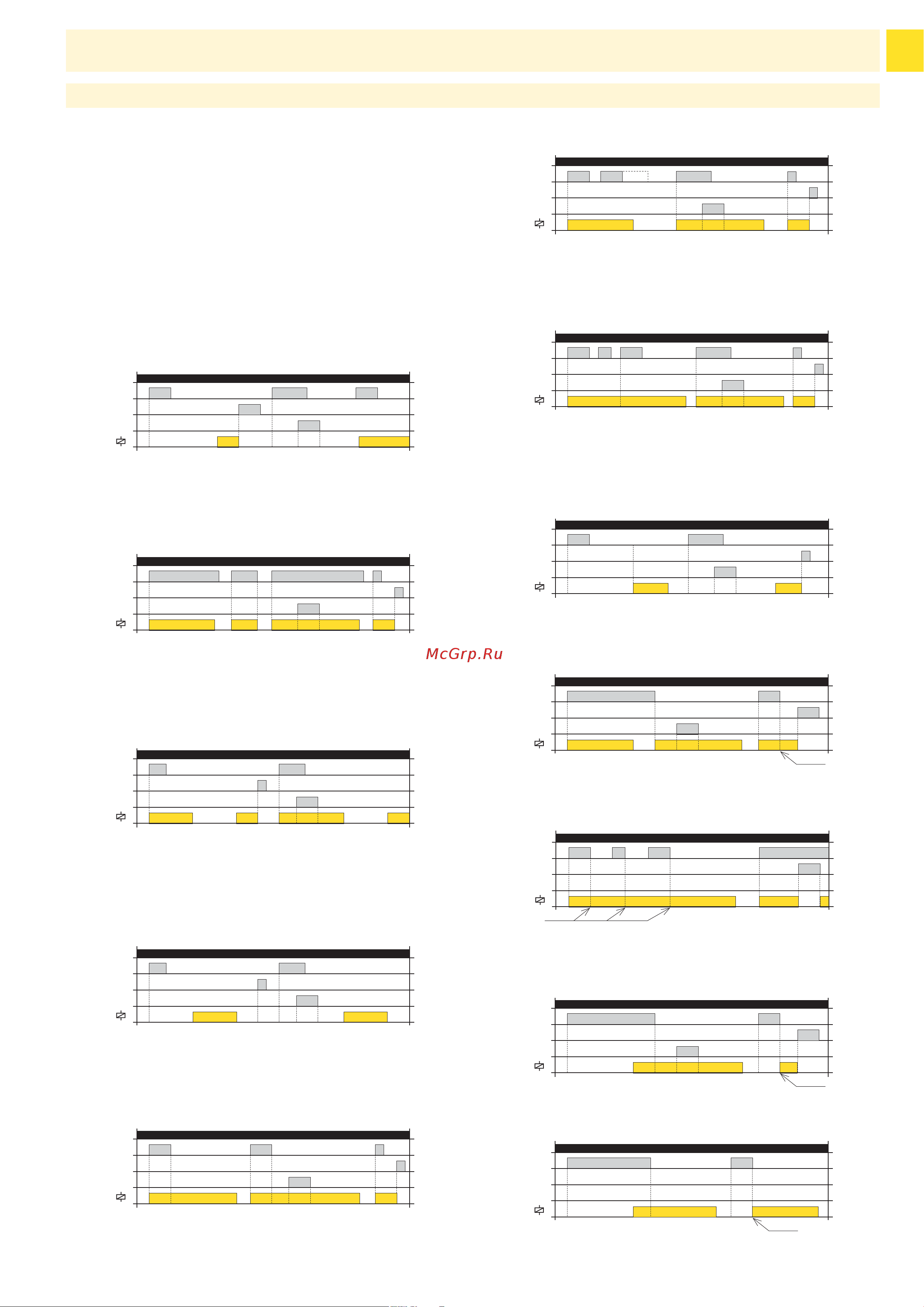

Функции

a. Задержка включения после замыкания управляющего контакта

При подаче напряжения питания реле разомкнуто. Если управляющий контакт START

замкнут, активируется временная задержка T. По истечении времени реле замыкается. За-

мыкание управляющего контакта START в интервале временной задержки игнорируется.

b. Задержка выключения после замыкания управляющего контакта

c. Мигание начинается с импульса после замыкания управляющего

контакта

d. Мигание активируется с временным зазором после замыкания

управляющего контакта

e. Задержка выключения после размыкания управляющего

контакта с моментальной сработкой выходного контакта

f. Задержка выключения после замыкания управляющего контакта

i. Задержка выключения после замыкания и размыкания

управляющего контакта

h. Генератор импульсов через 0,5 с после замыкания управляющего

контакта

g. Задержка выключения после замыкания управляющего контакта

- возобновляемая

При подаче напряжения питания реле разомкнуто. Если управляющий контакт START

замкнут, реле замыкается и активируется временная задержка T. По истечении вре-

мени реле размыкается. Если управляющий контакт START размыкается в интервале

временной задержки, отсчет времени немедленно прерывается и реле размыкается.

При подаче напряжения питания реле разомкнуто. Если управляющий контакт START

замкнут, реле замыкается и активируется временная задержка T. После окончания от-

счета времени реле размыкается и снова активируется временная задержка T. После

окончания отсчета времени реле замыкается и такая последовательность повторяется

до тех пор, пока напряжение питания не будет отключено.

При подаче напряжения питания реле разомкнуто. Если управляющий контакт START

замкнут, активируется временная задержка T. После окончания отсчета времени реле

замыкается и снова активируется временная задержка T. После окончания отсчета вре-

мени реле размыкается и такая последовательность повторяется до тех пор, пока на-

пряжение питания не будет отключено.

При подаче напряжения питания реле разомкнуто. Если управляющий контакт START

замкнут, реле замыкается. Когда управляющий контакт START размыкается, активиру-

ется временная задержка T. По истечении времени реле размыкается.

При подаче напряжения питания реле разомкнуто. Если управляющий контакт START

замкнут, реле замыкается и активируется временная задержка T. По истечении време-

ни реле размыкается. Замыкание управляющего контакта START на протяжении отсчета

времени игнорируется.

Если управляющий контакт START размыкается в интервале временной задержки, про-

исходит перезапуск - реле замыкается и активируется новая временная задержка T. По

истечении времени задержки реле размыкается.

При подаче напряжения питания реле разомкнуто. Если управляющий контакт START

замкнут, активируется новая временная задержка T. По истечении времени реле замы-

кается. При размыкании управляющего контакта START активируется новая временная

задержка T. По истечении времени задержки реле размыкается.

Если управляющий контакт START размыкается в интервале временной задержки, про-

изойдет перезапуск - реле останется замкнутым и активируется новая временная за-

держка T. По истечении времени задержки реле размыкается.

При подаче напряжения питания реле разомкнуто. Если управляющий контакт START

замкнут, реле замыкается и активируется временная задержка T. По истечении време-

ни реле размыкается. При размыкании управляющего контакта START реле снова за-

мыкается и активируется временная задержка T. По истечении времени задержки реле

размыкается.

При подаче напряжения питания реле разомкнуто. Если управляющий контакт START

замкнут, активируется временная задержка T. По истечении времени задержки реле за-

мыкается на фиксированное время (0,5 с).

При подаче напряжения питания реле разомкнуто. Если управляющий контакт START

замкнут, реле замыкается и активируется временная задержка T. По истечении време-

ни реле размыкается. Замыкание управляющего контакта START в момент отсчета вре-

мени активирует новую временную задержку T, таким образом, время замыкания реле

увеличивается.

j. Задержка включения после замыкания и задержка выключения

после размыкания управляющего контакта
