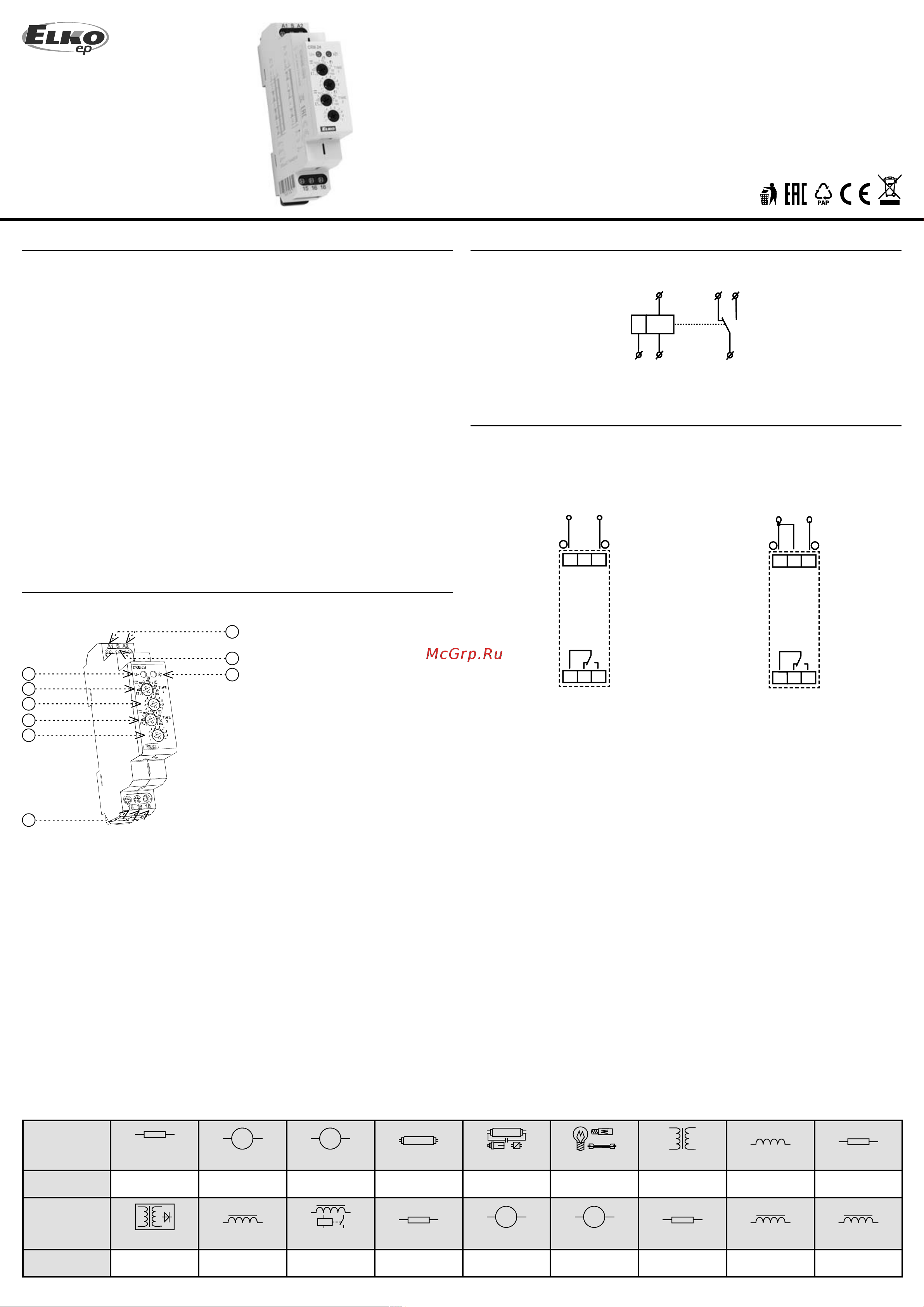

ELKO EP CRM-2H Инструкция по эксплуатации онлайн
1 / 2
1 5
16 18 A1
S A2
CRM-2H
cos φ ≥ 0.95
M M
HAL.230V
K
M M
AC12
250V / 10A
DC14
24V / 2A
AC1
250V / 16A
AC13
250V / 6A
AC2
250V / 5A
AC14
250V / 6A
AC3
250V / 3A
AC15
250V / 6A
AC5b
800W
DC5
24V / 4A
AC6a
x
DC12
24V / 16A
AC7b
250V / 3A
DC13
24V / 2A
-
-
+
15 16 18
A1 S A2
Un
-
+
15 16 18
A1 S A2
Un
3
7
1
4
5
6
8
2
9
02-79/2016 Rev.: 1
Made in Czech Republic
Асимметрический циклогенератор
• реле времени - циклователь с независимо настраиваемым временем раз-
мыкания и замыкания выхода
• служит для регулярного проветривания помещений, периодического
снижения влажности, для регуляции освещения, циркуляционных насосов,
световой рекламы и т.п.
• 2 функции времени:
1) Циклователь, начинающийся импульсом
2) Циклователь, начинающийся промежутком
• выбор функции реализуется внешней пропойкой клемм S-A1
• настраиваемое время от 0.1 с до 100 дней разделено на 10 диапазонов:
(0.1 с - 1 с / 1 с - 10 с / 0.1 мин - 1 мин / 1 мин - 10 мин / 0.1 ч - 1 ч / 1 ч - 10 ч /
0.1 дня - 1 день / 1 день - 10 дней / 3 дня - 30 дней / 10 дней - 100 дней)
• грубая настройка времени проводится поворотными переключателями
• напряжение питания: AC 230 V или AC/DC 12 - 240 V
• выходные контакты: 1x переключ. 16 A
• сосотояние выхода указывает мультифункциональный красный LED
• в исполнении 1-МОДУЛЬ, крепление на DIN рейку
Характеристика
Описание устройства
Схема
Подключение
Циклователь, начинин.
импульсом
Циклователь, начин. паузой
(пропойка S-A1)
Нагрузка
Материал контакта
AgNi, контакт 16 A
Нагрузка
Материал контакта
AgNi, контакт 16 A
AC5a
некомпенсированное
230V / 3A (690VA)
DC1
24V / 16A
AC5a
кoмпенсированное
x
DC3
24V / 6A
RU / UA
1. Клеммы подачи напряжения
2. Клемма выбора функции
3. Индикация выхода мультифункци-
он. LED
- мигает быстро - замкнут выход
15-18; t1
- мигает медленно - замкнут выход
15-16; t2
4. Индикация подачи напряжения
5. Грубая настройка времени - ИМ-
ПУЛЬС (настройка времени в диа-
пазоне от 0.1 c до 100 дней)
6. Точная настройка времени - ИМ-
ПУЛЬС (плавная настройка выбран-
ного грубого диапазона)
7. Грубая настройка времени - ПАУЗА
(настройка времени в диапазоне от
0.1 c до 100 дней)
8. Точная настройка времени - ПАУЗА
(плавная настройка выбранного
грубого диапазона)
9. Выходные контакты
ТОВ ЕЛКО ЕП УКРАЇНА
вул. Сирецька 35
04073 Київ, Україна
Тел.: +38 044 221 10 55
эл. почта: info@elkoep.com.ua, www.elkoep.ua
ООО ЭЛКО ЭП РУС
4-я Тверская-Ямская 33/39
125047 Москва, Россия
Тел: +7 (499) 978 76 41
эл. почта: elko@elkoep.ru, www.elkoep.ru
