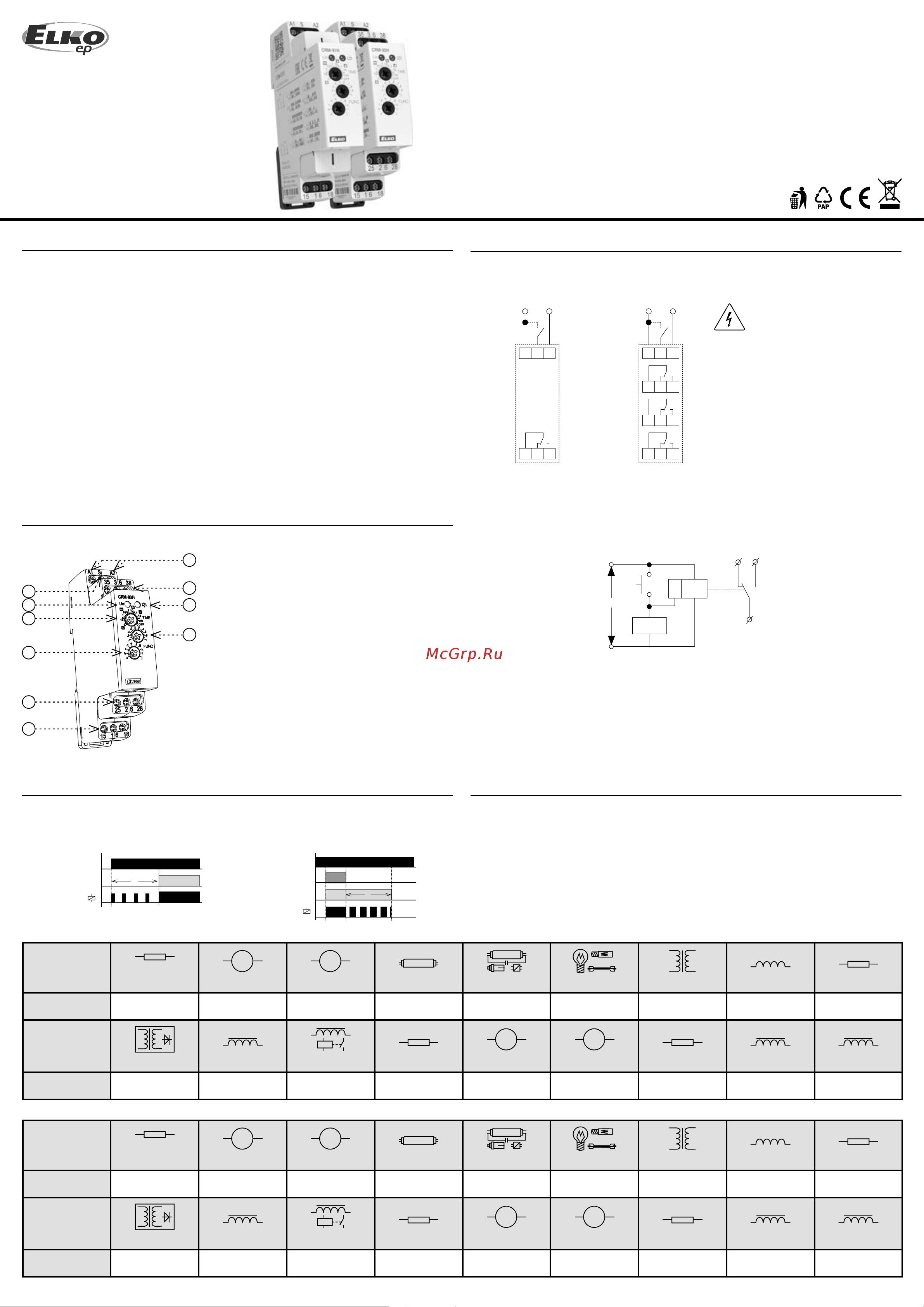

02-1/2020 Rev.: 0
CRM-91H
CRM-93H
Made in Czech Republic
CRM-93H
9
7
2
3
6
5
8
1
10
4
CRM-93HCRM-91H
16
18
15
S A2
A1
Un
+
15 16 18
A1SA2
~
+
~
-
Un
15 16 18
25 26 28
35 36 38
A1SA2
~
+
~
-
Un
t
Un
S
15-18
LED
t
Un
15-18
LED
cos φ ≥ 0.95
M M
HAL.230V
K
M M
cos φ ≥ 0.95
M M
HAL.230V
K
M M
AC12
250V / 10A
DC14
24V / 2A
AC1
250V / 16A
AC13
250V / 6A
AC2
250V / 5A
AC14
250V / 6A
AC3
250V / 3A
AC15
250V / 6A
AC5b
800W
DC5
24V / 4A
AC6a
x
DC12
24V / 16A
AC7b
250V / 3A
DC13
24V / 2A
AC12
250V / 1A
DC14
x
AC1
250V / 8A
AC13
x
AC2
250V / 3A
AC14
250V / 3A
AC3
250V / 2A
AC15
250V / 3A
AC5b
300W
DC5
24V / 2A
AC6a
x
DC12
24V / 8A
AC7b
250V / 1A
DC13
24V / 2A
CRM-93H
CRM-91H
1 / 2
Мультифункциональное реле времени
Характеристика
Описание устройства
Подключение
RU / UA
ТОВ ЕЛКО ЕП УКРАЇНА
вул. Сирецька 35
04073 Київ, Україна
Тел.: +38 044 221 10 55
эл. почта: info@elkoep.com.ua, www.elkoep.ua
ООО ЭЛКО ЭП РУС
4-я Тверская-Ямская 33/39
125047 Москва, Россия
Тел: +7 (499) 978 76 41
эл. почта: elko@elkoep.ru, www.elkoep.ru
Made in Czech Republic
• многофункциональное реле времени для универсального использования в си-
стемах автоматизации, управления и регулирования или в домашних системах
• универсальное напряжение питания AC/DC 12 - 240 V или AC 230 V
• удобная и наглядная настройка функций и временных диапазонов проводит-
ся поворотными переключателями
• настраиваемое время от 0.1 с до 10 дней разделено на 10 диапазонов:
(0.1 с - 1 с / 1 с - 10 с / 0.1 мин - 1 мин / 1 мин - 10 мин / 0.1 ч - 1 ч / 1 ч - 10 ч /
0.1 дня - 1 день / 1 день - 10 дней / только ON / только OFF)
• выходной контакт:
CRM-91H: 1x переключающий 16 A
CRM-93H: 1x переключающий 16 A, 2x переключающий 8 A
• мультифункциональный красный светодиод мигает или светится в зависимо-
сти от рабочего состояния
нагрузка
CRM-93H:
Разность потенциалов между
клеммами питания (A1-A2),
выходным контактом 2 (25-26-28) и
выходным контактом 3 (35-36-38)
должна составлять не более 250V
AC rms/DC.
Индикация рабочего состояния
1. Управляющий ввод „S“
2. Индикация подачи питания
3. Настройка времени
4. Настройка функций
5. Клеммы выхода 2 (25-26-28)
6. Клеммы выхода 1 (15-16-18)
7. Клеммы подачи напряжения
8. Клеммы выхода 3 (35-36-38)
9. Индикация выхода
10. Точная настройка времени
Функция: a Функция: e
Пример сигнализации
Возможность подключения нагрузки к управляющему входу:
Параллельно, между клеммами S-A2 можно подключить нагрузку (напр. контактор,
контрольку и.т.п.), без нарушения функции реле. Нагрузка под напряжением пока
кнопка нажата.
AC5a
некомпенсированное
230V / 3A (690VA)
DC1
24V / 16A
AC5a
кoмпенсированное
x
DC3
24V / 6A
Нагрузка
материал контакта
AgNi, контакт 16 A
Нагрузка
материал контакта
AgNi, контакт 16 A
AC5a
некомпенсированное
230V / 1.5A (345VA)
DC1
24V / 8A
AC5a
кoмпенсированное
x
DC3
24V / 3A
Нагрузка
материал контакта
AgNi, контакт 8 A
Нагрузка
материал контакта
AgNi, контакт 8 A
Пример настройки времени на 8 час.:
На потенциометре для грубой настройки установите диапазон 1-10 сек На потенци-
ометре для точной настройки времени установите 8 сек., проверьте правильность
настройки (напр. секундомером).
Потенциометр для грубой настройки переведите на выбранный диапазон 1-10 час и
точную настройку времени не изменяйте.
Подсказка для проведения временных настроек
(для длительного периода)
