ELKO EP CRM-93H [2/2] Управление

ELKO EP CRM-91H [2/2] Управление

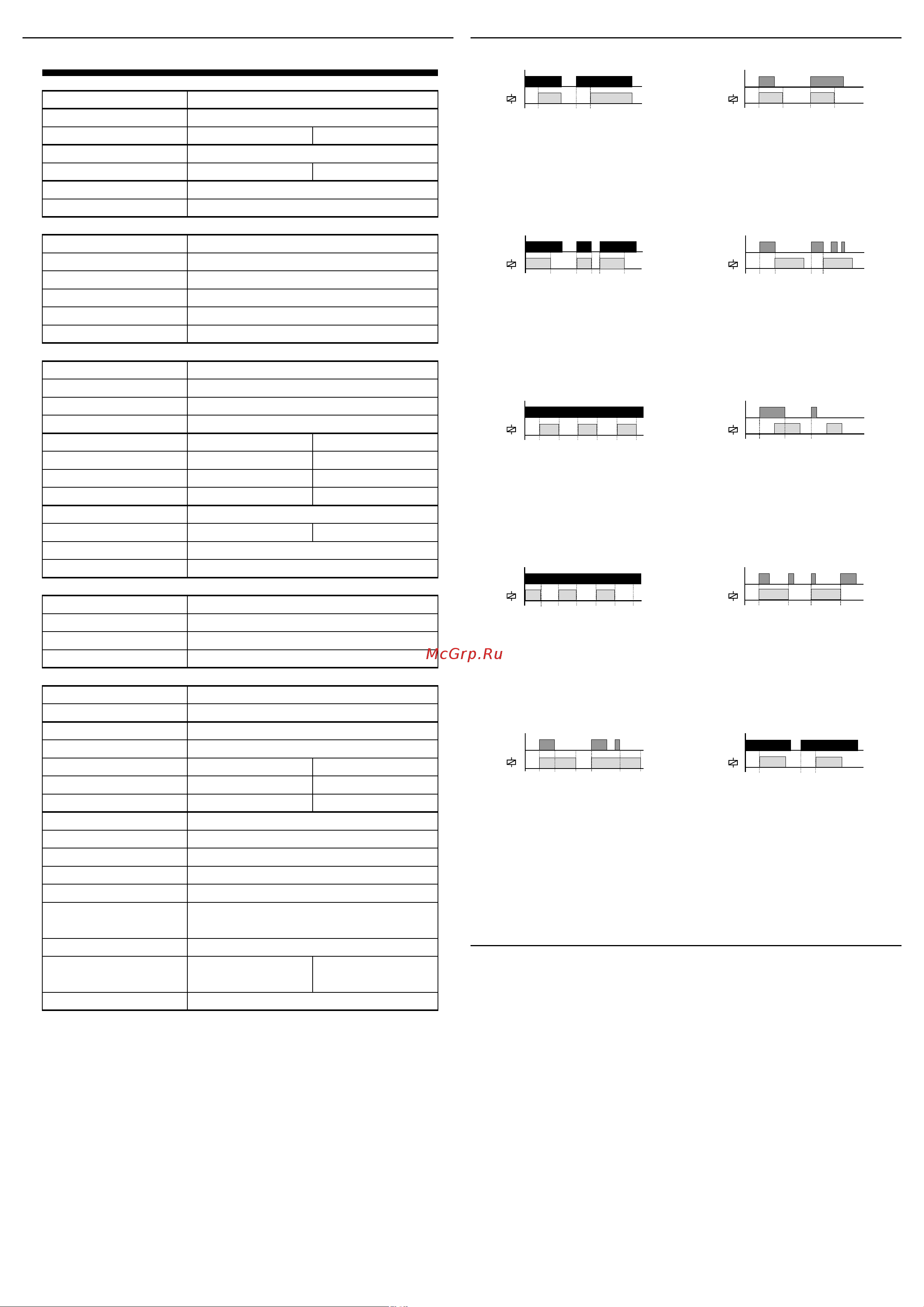

2 / 2
CRM-91H CRM-93H
230 UNI
tt
Un
a
t
t
Un
b
tttttt
Un
d
tt
S
e
c
ttt t t t
Un
i
S
f
S
tt
g
S
tt
h
S
tttt
j
tt
Un
Внимание
Технические параметры
Устройство предназначено для подключения к 1-фазной сети 230 V или AC/DC 12-240 V,
должно быть установлено в соответствии с указаниями и нормами, действующими в
стране использования. Монтаж изделия должен быть произведен с учетом инструкций
и нормативов данной страны. Монтаж, подключение, настройку и обслуживание может
проводить специалист с соответственной электротехнической квали-фикацией, который
пристально изучил эту инструкцию применения и функции изделия. Автомат оснащен за-
щитой от перегрузок и посторонних импульсов в подключенной цепи. Для правильного
функционирования этих охран при монтаже дополнительно необходима охрана более
высокого уровня (А, В, С) и нормативно обеспеченная защита от помех коммутирующих
устройств (контакторы, моторы, индуктивные нагрузки и т.п.). Перед монтажом необхо-
димо проверить не находится ли устанавливаемое оборудование под напряжением, а
основной выключатель должен находится в положении “Выкл.” Не устнавливайте реле
возле устройств с эллектромагнитным излучением. Для правильной работы изделие не-
обходимо обеспечить нормальной циркуляцией воздуха таким образом, чтобы при его
длительной эксплуатации и повышении внешней температуры не была превышена до-
пустимая рабочая температура. При установке и настройке изделия используйте отверт-
ку шириной до 2 мм. к его монтажу и настройкам приступайте соответственно. Монтаж
должен производиться, учитывая, что речь идет о полностью электронном устройстве.
Нормальное функционирование изделия также зависит от способа транспортировки,
складирования и обращения с изделием. Если обнаружите признаки повреждения, де-
формации, неисправности или отсутствующую деталь - не устанавливайте это изделие, а
пошлите на рекламацию продавцу. С изделием по окончании его срока использования
необходимо поступать как с электронными отходами.
Питание
Клеммы питания:
Напряжение питания:
Мощность макс.:
Напряжение питания:
Мощность макс.:
Допуск напряжения питания:
Индикация питания:
Временная цепь
Количество функций:
Временной диапазон:
Регулировка времени:
Отклонение времени:
Точность повторения:
Темпер. коэффициент:
Выход
Выходной контакт 1:
Номинальный ток:
Мощность замыкания:
Эл. жизненность (AC1):
Выходной контакт 2 (3):
Номинальный ток:
Мощность замыкания:
Эл. жизненность (AC1):
Напряжение замыкания:
Макс. рассеиваемая мощность:
Индикация выхода:
Мех. жизненность:
Управление
Клеммы управления:
Подкл. нагрузки между S-A2:
Длина управл. импульса:
Время обновления:
Другие параметры
Рабочая температура:
Складская температура:
Диэлектрическая прочность:
питание - выход 1
питание -выходы 2 и 3
выход 1 - выход 2
выход 2 - выход 3
Рабочее положение:
Крепление:
Защита:
Категория перенапряжения:
Степень загрязнения:
Сечение подключ. проводов
(мм
2
):
Размер:
Вес:
Соответствующие нормы:
A1 - A2
AC/DC 12 - 240 V (AC 50 - 60 Hz)
2 VA / 1.5 W 2.5 VA / 1.5 W
AC 230 V / 50 - 60 Hz
AC 3VA / 1.4W AC 4VA / 2W
-15 %; +10 %
зелный LED
10
0.1 с - 10 дней
поворотными переключателями и потенциометрами
5 % - при механической настройке
0.2 % - стабильность настроенного параметра
0.01 % / °C, нормальное значение = 20 °C
1x переключ. (AgNi)
16 A / AC1
4000 VA / AC1, 384 W / DC
50 000 операций
x 2x переключ. AgNi
x 8 A/ AC1
x 2000 VA / AC1, 192 W / DC
x 10 000 операций
250V AC / 24V DC
1.2 W 2.4 W
мультифункцион. красный LED
10 000 000 операций
A1-S
Да
мин. 25 мс / макс. неограничена
макс. 150 мс
-20.. +55 °C
-30.. +70 °C
4kV AC
x 1kV AC
x 1kV AC
x 1kV AC
произвольное
DIN рейка EN 60715
IP40 со стороны лицевой панели / IP20 клеммы
III.
2
макс. 1x 2.5, макс. 2x 1.5 /
с изоляцией макс. 1x 2.5
90 x 17.6 x 64 мм
UNI - 62 Гр.; UNI - 85 Гр.;
230V - 57 Гр. 230V - 80 Гр.
EN 61812-1
Функции
Задержка включения Задержка выключения после
замыкания управляющего контакта
Задержка выключения
Мигание, начинающееся с пробела
Мигание, начинающееся с импульса
Задержка выключения после
размыкания управляющего
контакта с моментальной сработкой
выходного контакта
Задержка выключения после
размыкания управляющего контакта
Задержка включения после замыкания
и задержка выключения после
размыкания управляющего контакта
Генератор импульсов 0.5с
Импульсное реле
pulz (импульс) = 0.5 c
pulz pulz
