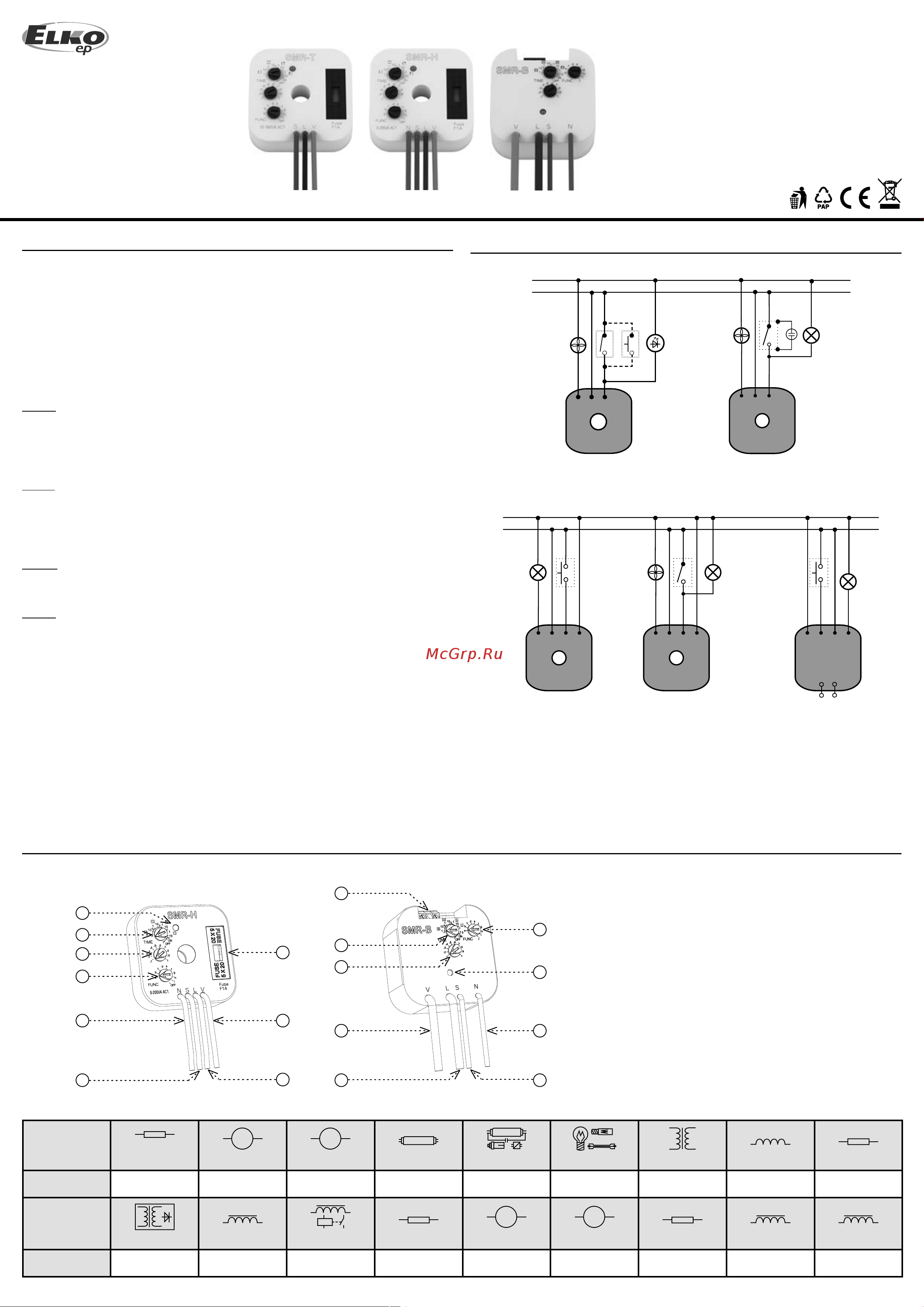

SMR-K, SMR-T,

SMR-H, SMR-B

02-26/2017 Rev.: 0

cos φ ≥ 0.95

M M

HAL.230V

M M

AC12

DC14

AC1

250V / 16A

AC13

AC2

250V / 5A

AC14

250V / 6A

AC3

250V / 3A

AC15

250V / 6A

AC5b

1000W

DC5

24V / 2A

AC6a

DC12

24V / 6A

AC7b

250V / 3A

DC13

24V / 2A

SMR-K SMR-T

V L S V L S

SMR-H SMR-H

SMR-B

IN- IN+

N S L VV L S NV L S N

SMR-BSMR-H

Made in Czech Republic

ТОВ ЕЛКО ЕП УКРАЇНА

вул. Сирецька 35

04073 Київ, Україна

Тел.: +38 044 221 10 55

эл. почта: info@elkoep.com.ua, www.elkoep.ua

Супер-мультифункциональное реле

Характеристика

Описание устройства

Подключение

RU / UA

- мультифункциональное реле предназначено для установки в монтажную ко-

робку, под кнопку выключателя в имеющейся разводке (SMR-K, SMR-T рабо-

тает без нейтраля)

- быстрое и выгодное решение замены стандартного выключателя на реле па-

мяти, управляемого временем и кнопками

- настраиваемое время от 0.1 с до 10 дней разделено на 10 диапазонов:

(0.1 с - 1 с / 1 с - 10 с / 0.1 мин - 1 мин / 1 мин - 10 мин / 0.1 ч - 1 ч /

1 ч - 10 ч / 0.1 дня - 1 день / 1 день - 10 дней / только ON / только OFF)

SMR-K

- 3-проводное подключение, без “НЕЙТРАЛЯ”

- выходная мощность: 10 - 160 VA

- для правильного функционирования изделия требуется нагрузка R, L или C

между входом S и нулевым проводом

SMR-T

- 3-проводное подключение, работает без подключения “НЕЙТРАЛЯ”

- выходная мощность: 10 - 160 VA

- можно подключить нагрузку типа R, L или C между входами S и нейтраль-ючто

не обязательно (в отличии от SMR-K)

SMR-H

- 4-проводное подключение

- выходная мощность: 0 - 200 VA

SMR-B

- 4-проводное подключение

- 10 функций

- выходной контакт 1x 16A / 4000 VA, 250 V AC1

- позволяет коммутацию люминисцентных и экономичных ламп

- подходит для коммутации больших нагрузок, чем у SMR-К, SMR-T, SMR-H, на-

пример, импульсные реле, лестничные автоматы, переключение отапливае-

мых лестниц в ванных комнатах

- отдельный, гальванически изолированный вход AC/DC 5 - 250 V, например

для управления с системы безопасности

1. Индикация выхода

2. Грубая настройка времени

3. Точная настройка времени

4. Настройка функций

5. Нейтраль

6. Выключатель (кнопка)

7. Фаза

8. Выход к потребителю

9. Заменяемый предохранит.

10. Гальванически изолиров. управл. вход

AC/DC 5 - 250 V

Нагрузка

Материал контакта

AgSnO

, контакт 16A

Нагрузка

Материал контакта

AgSnO

, контакт 16A

AC5a

некомпенсированное

230V / 3A (690VA)

DC1

24V / 10A

AC5a

кoмпенсированное

230V / 3A (690VA) до

макс. выхода C=14uF

DC3

24V / 3A

Типичное подключение

SMR-H - таймер для

светильника

Управление вентилятором

в зависимости от

освещения

Вход для внешнего

управления питания

AC/DC 5 - 250 V

Пример подключения SMR-K

- таймер для вентилятора

Управление вентилятором в

зависимости от освещения

Примечание: SMR-K, SMR-T, SMR-H не предназначены для коммутации емкостной

нагрузки (КЛЛ, LED лампы и тд.), но могут применяться для индуктивных и рези-

стивных нагрузок. SMR-B с релейным выходом предназначен для других типов на-

грузки. Данный выход позволяет коммутировать нагрукзи типа R, L или C- согласно

таблице нагрузок.

ООО ЭЛКО ЭП РУС

4-я Тверская-Ямская 33/39

125047 Москва, Россия

Тел: +7 (499) 978 76 41

эл. почта: elko@elkoep.ru, www.elkoep.ru

Made in Czech Republic
