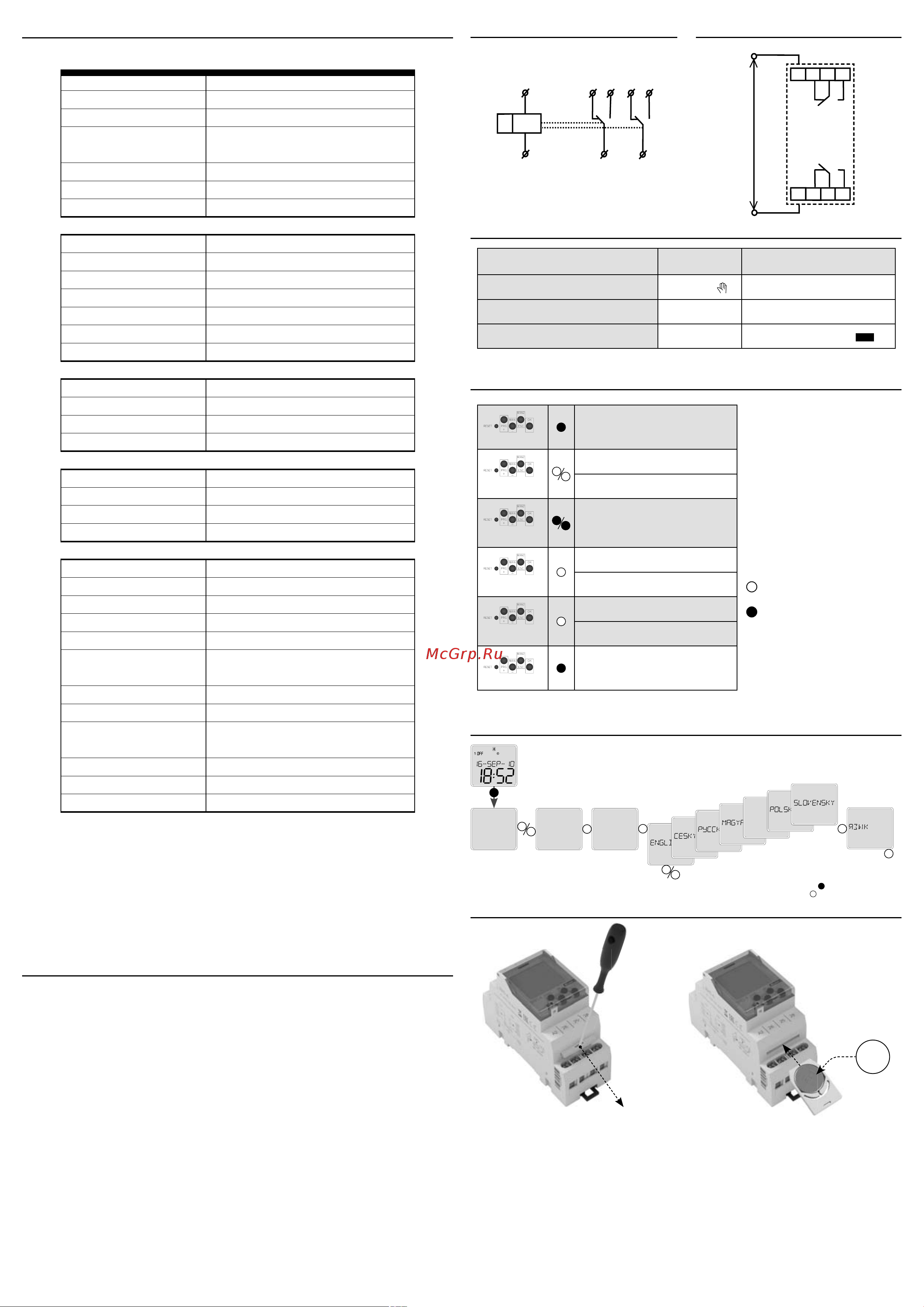

![ELKO EP SHT-7 Инструкция по эксплуатации онлайн [2/4] 614912](/views2/1813318/page2/bg2.png)
SHT-7
2/4
PRG
OK
+
_
OKOK
Auto
Prog Prog Prog
+
_
Prog
Prog
Prog
Prog
ESPAnOL
Prog
Prog
ESC
Prog
PRG
+
_
+
_
OK
ESC
ESC
CR2032
+
15 25
16
A2
A1
18 26 28
A2 26 25 28
A1 16 15 18
Un
ON / OFF
ON / OFF
ON / OFF
Изделие произведено для подключения к 1-фазной цепи переменного напряжения. Монтаж изде-
лия должен быть произведен с учетом инструкций и нормативов данной страны. Монтаж, подклю-
чение, настройку и обслуживание может проводить специалист с соответствующей электротех-
нической квалификацией, который внимательно изучил эту инструкцию применения и функции
изделия. Реле оснащено защитой от перегрузок и посторонних импульсов в подключенной цепи.
Для правильного функционирования этих защит при монтаже дополнительно необходима защи-
та более высокого уровня (А, В, С) и нормативно обеспеченная защита от помех коммутирующих
устройств (контакторы, моторы, индуктивные нагрузки и т.п.). Перед монтажом необходимо про-
верить не находится ли устанавливаемое оборудование под напряжением, а основной выключа-
тель должен находится в положении “Выкл.” Не устанавливайте реле возле устройств с электро-
магнитным излучением. Для правильной работы изделие необходимо обеспечить нормальной
циркуляцией воздуха таким образом, чтобы при его длительной эксплуатации и повышении внеш-
ней температуры не была превышена допустимая рабочая температура. При установке и настрой-
ке изделия используйте отвертку шириной до 2 мм к его монтажу и настройкам приступайте со-
ответственно. Монтаж должен производиться, учитывая, что речь идет о полностью электронном
устройстве. Нормальное функционирование изделия также зависит от способа транспортировки,
складирования и обращения с изделием. Если обнаружите признаки повреждения, деформации,
неисправности или отсутствующую деталь - не устанавливайте это изделие, а пошлите на рекла-
мацию продавцу. С изделием по окончании его срока использования необходимо поступать как
с электронными отходами.
cepвиc выбор
языка
Внимание
Настройки языка
Клеммы питания:
Напряжение питания:
Мощность:
Макс. теряемая мощность
(Un + клеммы):
Допуск напряжения питания:
Резерв хода реального врем.:
Переход на зим./летнее время:
Выход
Количество контактов:
Номинальный ток:
Замыкающая мощность:
Пиковый ток:
Замыкающее напряжение:
Механическая жизненность:
Эл. жизненность (AC1):
Временной контур
Резерв реального времени:
Точность хода:
Мин.интервал коммутации:
Срок хранения данных прог.:
Программный контур
Количество ячеек памяти:
Режим прог.:
Интерфейс NFC:
Изображение данных:
Другие параметры
Рабочая температура:
Складская температрура:
Элетрическая прочность:
Рабочее положение:
Монтаж:
Защита:
Категория перенапряжения:
Степень загрязнения:
Сечение подключ. проводов
(мм
2
):
Размеры:
Вес:
Соответствующие нормы:
Технические параметры
A1 - A2
AC 230 V / 50 - 60 Гц
AC макс. 14 VA / 2 W
5 W
-15 %; +10 %
ДА
автоматически
2x переключ. (AgSnO
2
)
16 A / AC1*
4000 VA / AC1, 384 W / DC
30 A / < 3 c
250 V AC1 / 24 V DC
> 3x10
7
> 0.7x10
5
3 года
макс. ±1 с за день при 23 °C
1 мин.
мин. 10 лет
100
дневной, годовой (до 2099 г.)
дневной, годовой (до 2099 г.)
LCD дисплей с подсветкой
-20.. +55 °C **
-30.. +70 °C
4 кV (питание - выход)
произвольное
DIN рейка EN 60715
IP10 клеммы,
IP40 на лиц. стор.
III.
2
макс. 2x 2.5, макс. 1x 4 /
с изоляцией макс. 1x 2.5, макс. 2x 1.5
90 x 35 x 64 мм
125 Гр. (без элемента питания)
EN 61812-1, EN 61010-1
* При постоянной нагрузке контактов реле 16 A / AC1 и температуре окружающей среды 55 °C,
производитель советует применить вводный провод с температурной стойкостью изолляции
(мин) до 105 °C.
** Температура приближающаяся к -20 °C может повлиять на качество отображения на дисплее.
Состояние дисплея не влияет на функции устройства.
- долгое нажатие (>1c)
- короткое нажатие (<1c)
time/date
options
language
Описание управления
вход в меню программирования
перемещение в меню
настройка величин
быстрое перемещение при
настройке величин
вход в желаемое меню
подтверждение
на уровень выше
шаг назад
в основное меню
Устройство различает короткое и
долгое нажатие кнопки.
В инструкции обозначено:
- короткое нажатие кнопки
(< 1с).
- долгое нажатие (> 1с).
После 30 с бездействия
(с последнего нажатия любой из
кнопок) устройство автоматически
вернется в основное меню.
Замена батареи
Замена батареи производится без демонтажа устройства.
ПРЕДУПРЕЖДЕНИЕ
- замену батареи осуществляйте лишь выключив сетевое напряжение!!!
- после замена батарейки необходимо повторно провести настройки даты и времени!!!
- выдвиньте выдвижной модуль с батареей
- выдвиньте батарею
- вставьте новую батарею, таким образом, чтобы верхняя грань батареи (+) сравнялась
с выдвижной модулей
- всуньте выдвижную модуль в устройство - учтите полярность (+ вверх) - в течении 1 сек
на дисплее отобразится название и версия программного обеспечения
- включите сетевое напряжение
Схема Подключение
Приоритетность режимов
приоритет режима управления ручное управление
режим каникул
временная программа
Prog
Приоритетность режимов управления
Дисплей Режим выхода
