КАБЕЛЬНЫЙ ТЕСТЕР

НТ-461

Руководство по эксплуатации

Описание

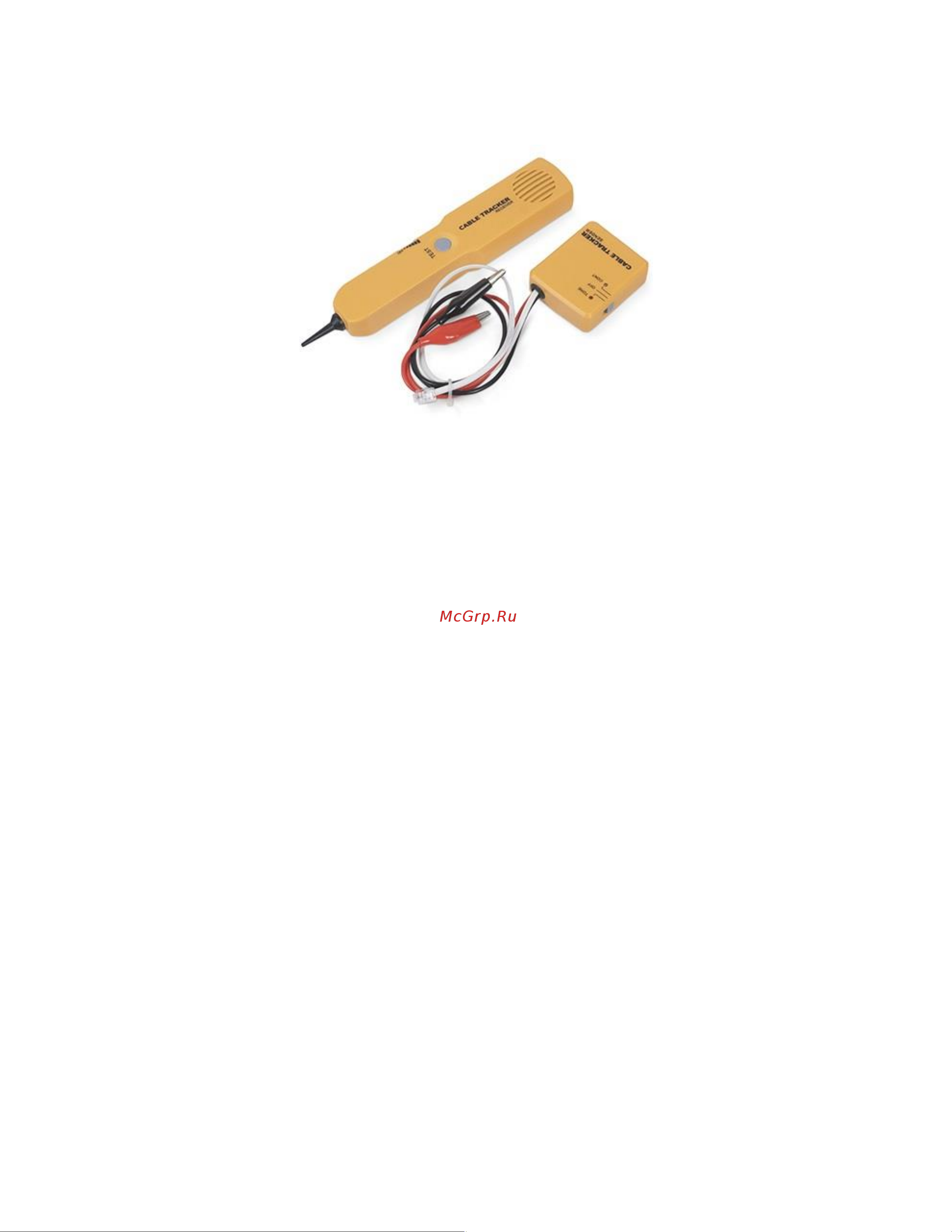

Прибор предназначен для выполнения широкого набора тестов телефонной линии. Комплект состоит из

тонального генератора и индуктивного щупа. Зажимы типа «крокодил» и модульная вилка RJ11 позволяют

присоединить прибор к оголенным проводам или модульному гнезду.

Рабочие операции

Все операции можно проводить при помощи тестовых шнуров «крокодил» или модульной вилки.

Проверка полярности линии

1. Установите переключатель режима работы в положение “OFF”.

2. Вставьте вилку тестового кабеля (RJ-11) в тестируемое гнездо. Если сеть отключена (или не

подключена к розетке), используйте для подключения к сети красный и черный тестовые

провода.

3. В момент работы индикатор должен загореться. Если индикатор зеленый то полярность

нормальная (для RJ-11) или на красном проводе “-”, а на черном “+”, если красный то

полярность обратная (для RJ-11) или на красном проводе “+”, а на черном “-”.

Внимание:

- Если индикатор не горит, то линия не подключена к телефонной линии или в линии разрыв.

- Если цвет индикатора постоянно меняется, то по линии идет сигнал вызова.

Использование генератора для тестирования линии на замыкание или обрыв

1. Установите переключатель режима работы в положение “CONT”.

2. Замкните с одной стороны линию тестируемой пары проводников.

3. С другой стороны подключите красный и черный провода.

4. Если индикатор зеленый то провода исправны, если индикатор не горит в линии обрыв.

Внимание:

Перед тестированием убедитесь, что проверяемые провода не подключены к линии или другому

прибору. В этом случае вы можете получить не верные результаты.
