КАБЕЛЬНЫЙ ТЕСТЕР

CT-LCD-RJ45-SCAN

Руководство по эксплуатации

Описание

Кабельный тестер CT-LCD-RJ45-Scan – прибор, позволяющий диагностировать неисправности в

кабельных линиях, следующих типов:

• На основе витой пары UTP или STP с интерфейсными разъемами RJ45 и вариантами разделки

T568A или T568B.

• Коаксиальных кабелях с разъемами BNC

• Патч-кордах с разъемами RJ45 (8Р8С)

Функциональные особенности:

• Позволяет определить ошибки в последовательности разделки проводников

• Указывает на наличие обрыва проводников

• Указывает на наличие короткого замыкания между проводниками

• Определяет длину линии

• Определяет и показывает на каком расстоянии и с какой стороны присутствует дефект

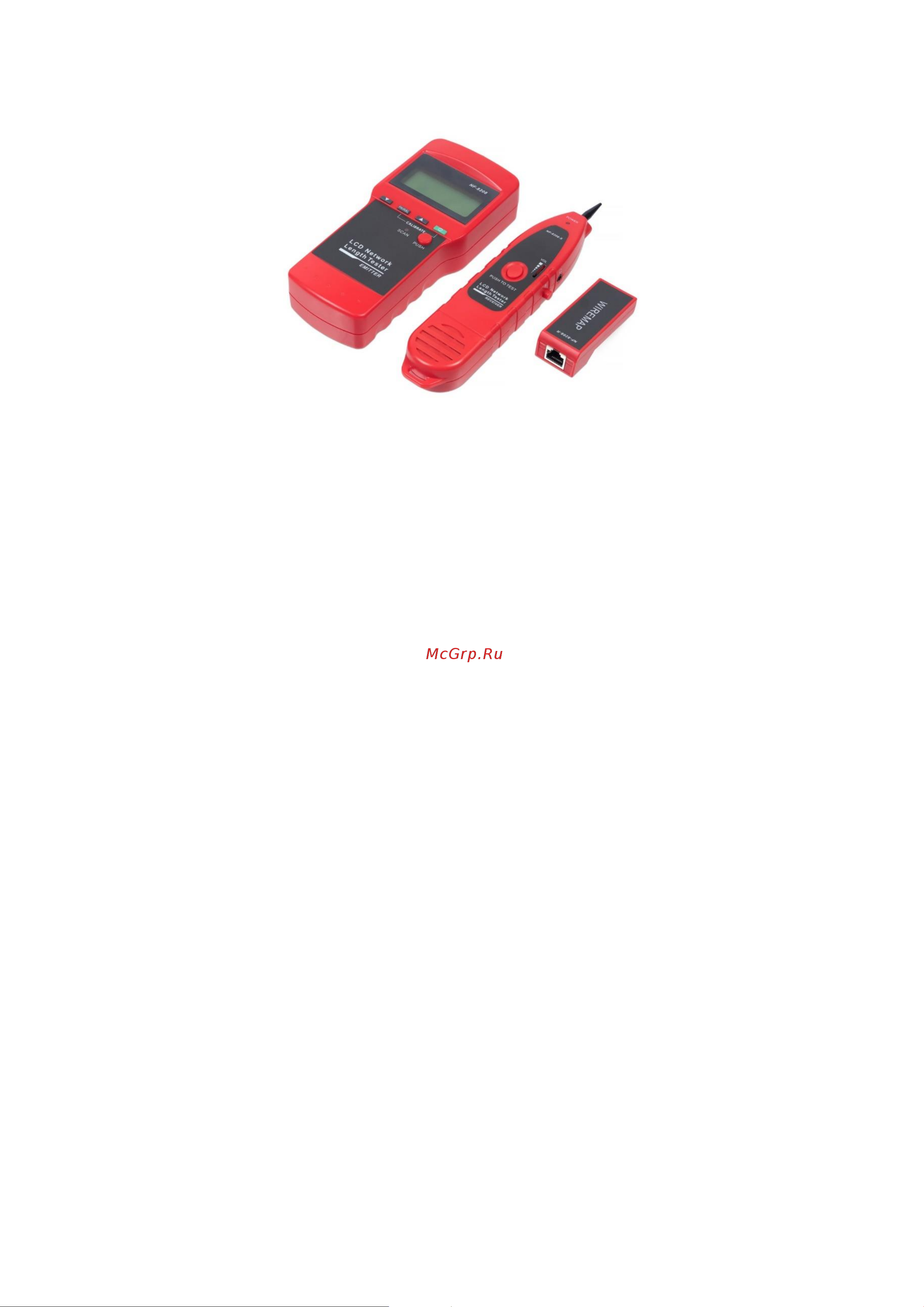

Прибор состоит из трех частей – основного блока, удаленного модуля и индуктивного щупа. Удаленный

модуль можно использовать для тестирования кабелей большой длины или тестирования линии.

Дополнительная функциональность прибора позволяет использовать его в качестве генератора

тонального сигнала для поиска и трассировки кабелей. При помощи входящего в комплект кабеля с

разъемами «крокодил» трассировать можно любой кабель или отдельный провод.

Основной блок имеет 2 порта RJ45 (8р8с) – Main (основной порт) и Loopback (порт конца линии). Удаленный

модуль имеет 1 порт RJ45 (8р8с).

Прибор имеет ЖК-дисплей и 5 функциональных клавиш:

• «On»– включение/выключение прибора

• ▲ и ▼- клавиши перемещения по меню

• «Pair&L» - клавиша выбора пункта меню/возврат в меню

• «Push» - кнопка включения тонального генератора
