Cabeus CT-LCD-RJ45-SCAN (NF-8208) [4/7] Пункт меню pair length

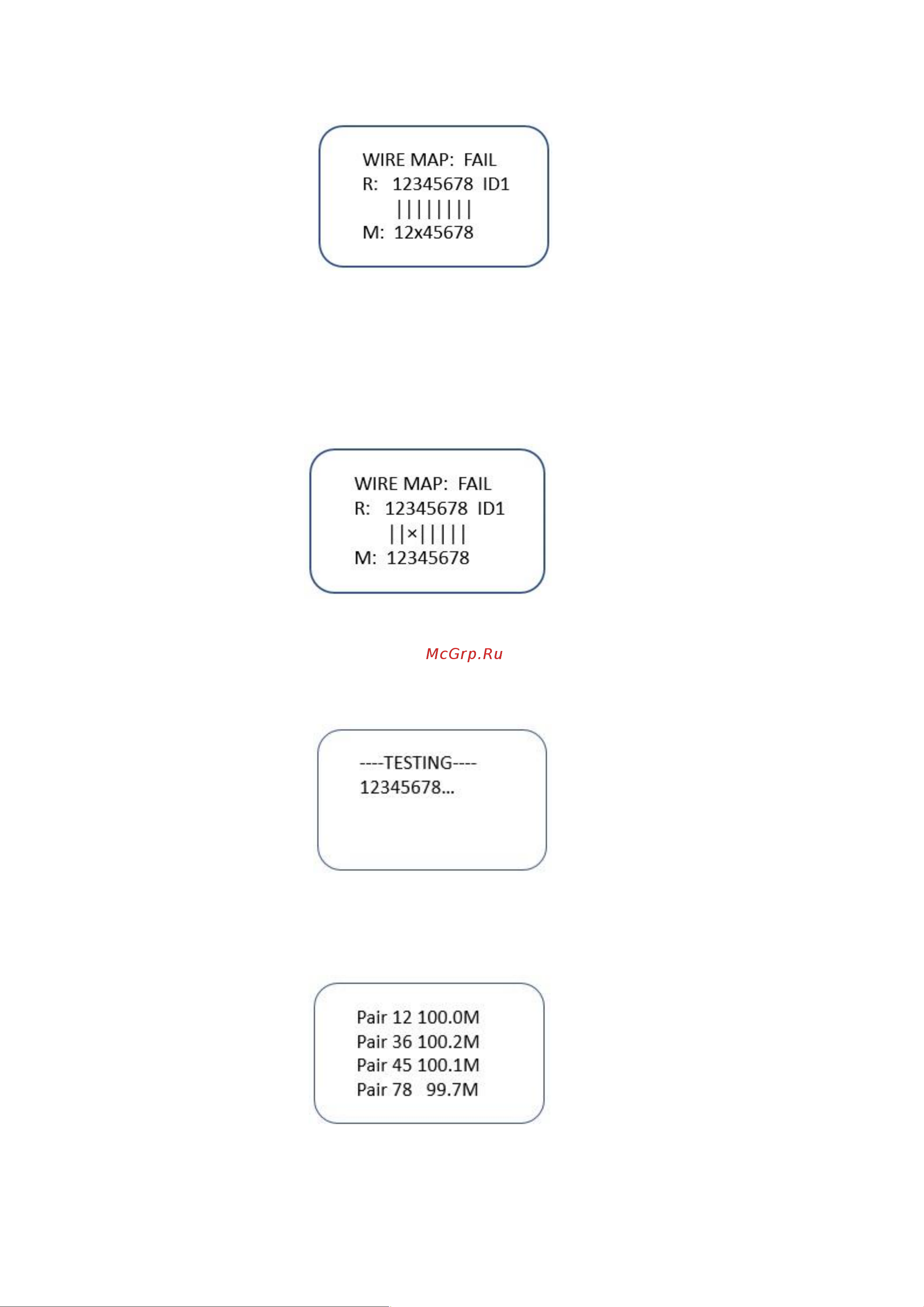

Символ «х» указывает на обрыв в разъеме на ближнем конце кабеля или на расстоянии до 10% длины от

ближнего конца. Для локализации места обрыва необходимо выбрать следующий пункт меню –

«Pair&Length».

В примере: отсутствует контакт проводника 3 в вилке на ближнем конце линии.

Результат теста 7: Обрыв на линии

На дисплее появится надпись «WIRE MAP: FAIL»

Символ «х» указывает на обрыв в линии на расстоянии от 10 до 90% её длины. Для локализации места

обрыва необходимо выбрать следующий пункт меню – «Pair&Length».

Пункт меню «Pair&Length»

Тестирование в этом режиме может проводиться без подключения удаленного модуля. После подключения

кабеля к порту «MAIN» прибора и выбора данного теста запустится процесс тестирования:

Результат тестирования может быть представлен различными вариантами:

Результат теста 1: Тест правильный

На дисплее появится надпись:

Указывается длина каждой из пар.

Нажмите клавиши ▲ или ▼ для перезапуска теста или «Pair&L» для возврата в основное меню.
