Cabeus CT-LCD-RJ45-SCAN (NF-8208) [5/7] Пункт меню coax tel

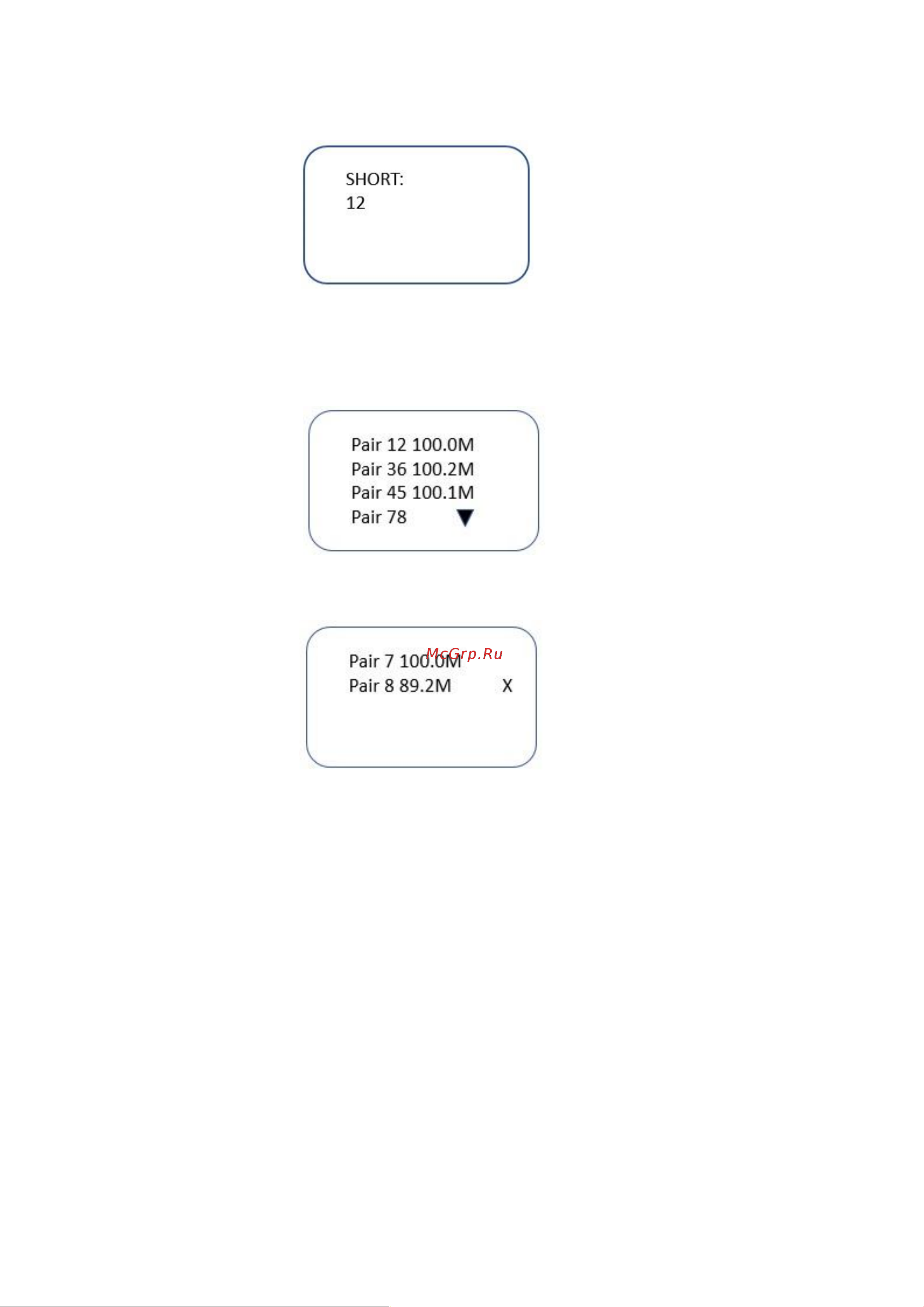

Результат теста 2: Короткое замыкание

На дисплее появится надпись «SHORT» и цифры: короткое замыкание между проводниками, номера

которых указаны. Нажмите клавиши ▲ или ▼ для перезапуска теста или «Pair&L» для возврата в основное

меню.

Если присутствует короткое замыкание на парах, дальнейшее тестирование невозможно до устранения

дефекта.

Результат теста 3: Обрыв на паре

На дисплее появится надпись:

В этом случае показано, что на паре 7-8 присутствует обрыв. Если нажать клавишу ▼, то прибор покажет

на каком расстоянии он присутствует:

Чтобы определить с какой стороны линии присутствует обрыв, необходимо дополнительно провести тест

WIRE MAP.

Пункт меню «Coax/Tel»

В режиме проверки Coax/Tel используются те же подходы, что и при тестах WIRE MAP.

После перевода прибора в режим Coax/Tel и проверки кабеля на дисплее появится надпись:

PASS – если линия в норме

OPEN – если присутствует обрыв кабеля

SHORT – если присутствует короткое замыкание

Для проведения измерений коаксиального кабеля необходимы переходники RJ45-BNC (не входят в

комплект поставки).

Для измерения телефонного кабеля необходимы 2 переходника RJ45-RJ11 (не входят в комплект

поставки).
