Подготовка к работе

1. Установите 4 элемента питания «АА» в основном блоке прибора.

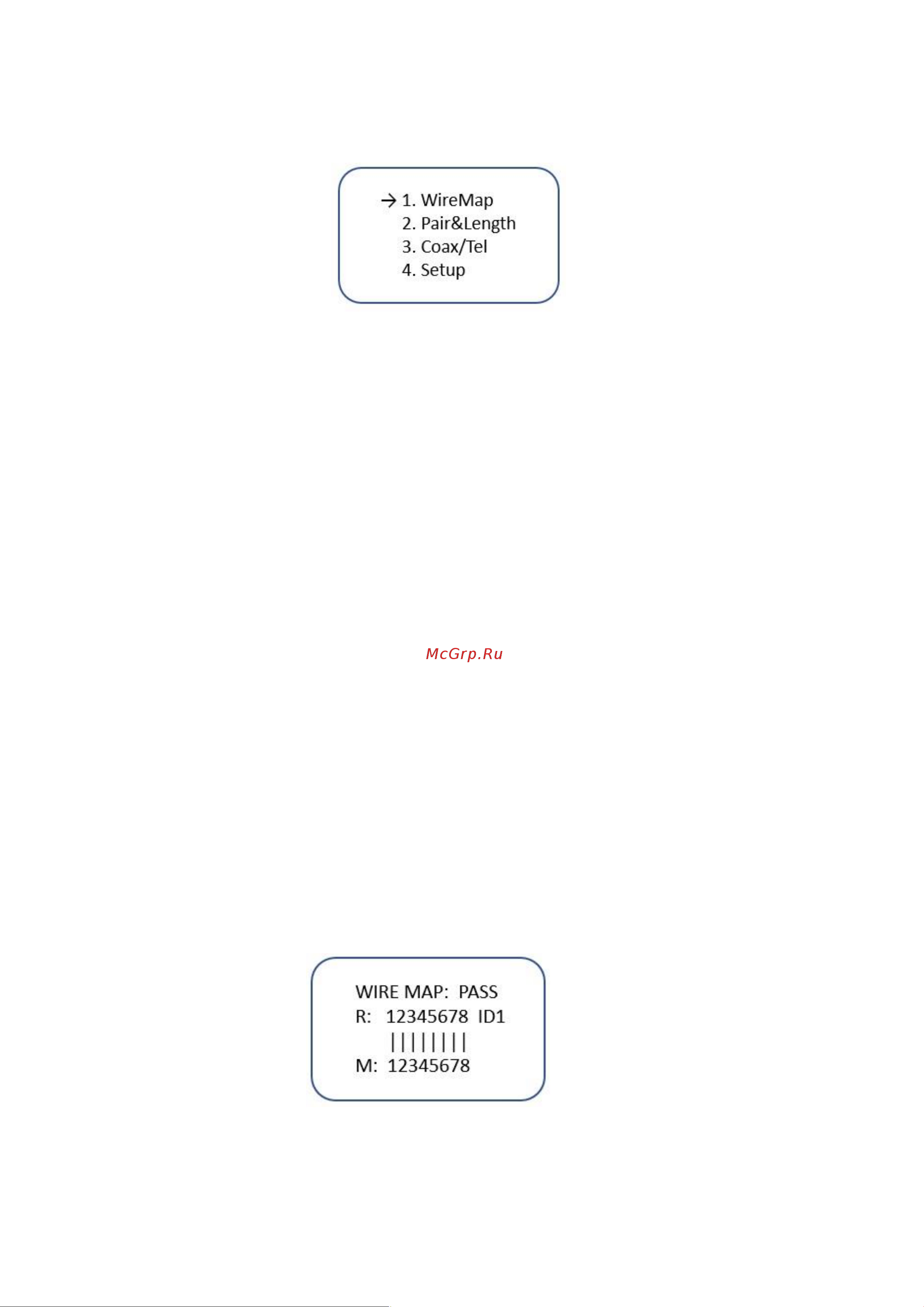

2. Включите кнопку питания «On». В течении 5 секунд прибор проводит самодиагностику после чего

открывается основное меню:

• WireMap – тестирование на правильность подключения проводников кабеля на двух

сторонах линии, определение обрыва проводника или короткого замыкания

• Pair&Length – измерение длины проводников или определение расстояния до обрыва

проводника

• Coax/Tel – тестирование коаксиального и телефонного кабеля

• Setup – настройка и калибровка прибора.

Перемещение по пунктам меню осуществляется клавишами ▲ и ▼, выбор пункта меню – клавишей

«Pair&L»

Этапы работы

Внимание! Не подключайте прибор к линии с напряжением питания более 48 В.

Пункт меню «WireMap»

Подключите кабель с установленными с обеих сторон разъемами RJ45 к портам прибора (MAIN и

LOOPBACK) для тестирования патч-корда или один конец кабеля к порту MAIN, а второй конец к

удаленному адаптеру RJ45, в случае тестирования линии. Также можно использовать дополнительные 2

патч-корда RJ45-RJ45 для тестирования постоянной линии.

Выберите пункт меню «WireMap» и нажмите клавишу «Pair&L».

Запустится процесс тестирования. Результат тестирования может быть представлен различными

вариантами:

Результат теста 1: Положительный тест

При использовании удаленного адаптера и отсутствии ошибок при монтаже получим следующий результат

теста:

«R» - разъем RJ45 на дальнем конце линии, подключенный к удаленному адаптеру (Remote)

«│» - обозначение проводника между концами кабельной линии

«М» – разъем RJ45 на ближнем конце, подключенный к порту «MAIN»
