Cabeus CT-LCD-RJ45-SCAN (NF-8208) [3/7] Результат теста 5 обрыв на дальнем конце

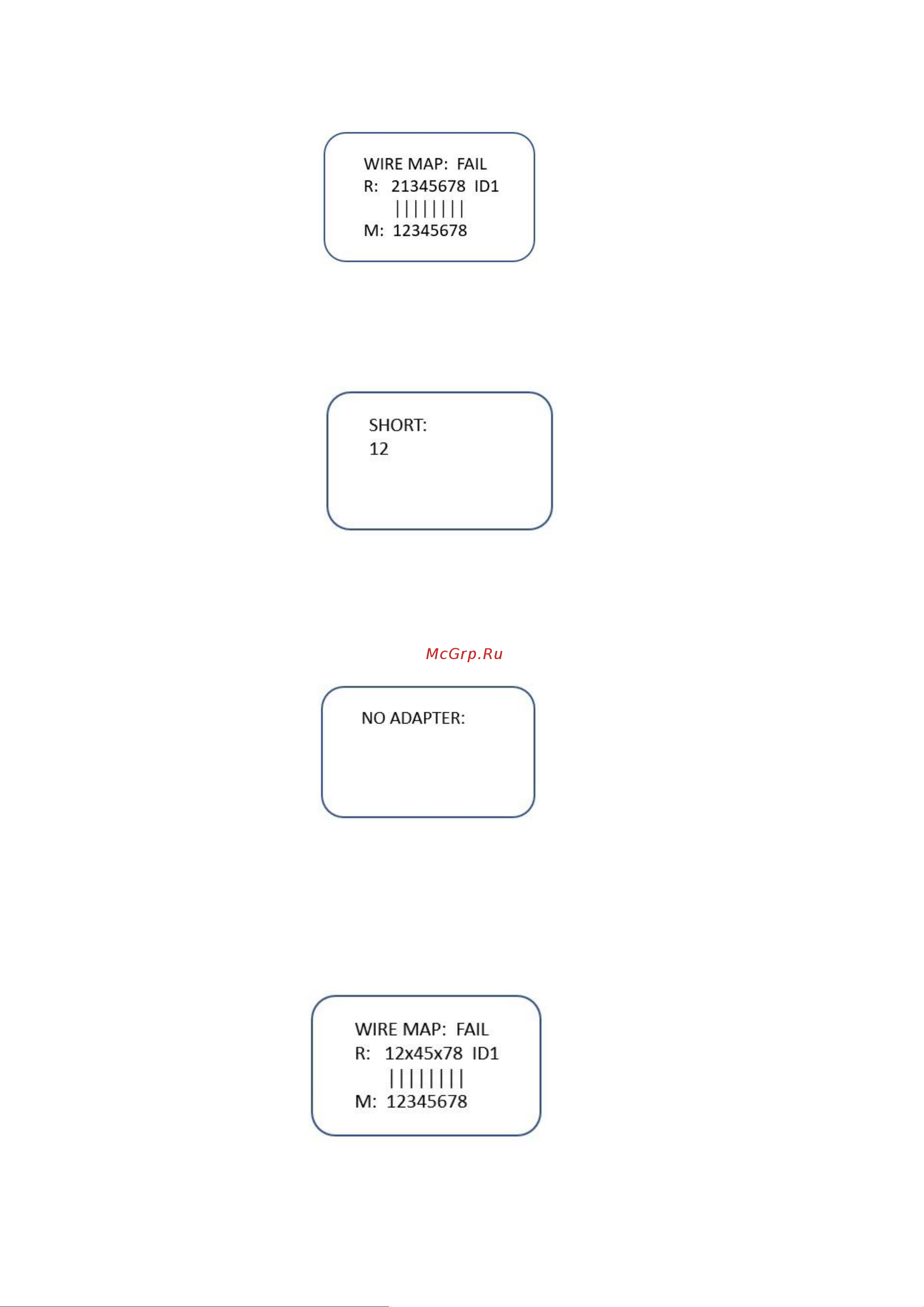

Результат теста 2: Перепутанные проводники

На дисплее появится надпись «WIRE MAP: FAIL»

В примере: перепутанные проводники 1 и 2 на дальнем конце.

Результат теста 3: Короткое замыкание

На дисплее появится надпись «SHORT» и цифры: короткое замыкание присутствует между проводниками,

номера которых указаны на дисплее. Нажмите клавиши ▲ и ▼ для перезапуска теста или «Pair&L» для

возврата в основное меню.

Прибор не указывает с какой стороны линии и на каком расстоянии присутствует короткое замыкание.

Результат теста 4: Отсутствие адаптера

Прибор позволяет определять подключен ли измеряемый кабель. Если подключение к удаленному

адаптеру, или порту LOOPBACK, отсутствует, прибор покажет надпись «NO ADAPTER». Нажмите клавиши

▲ или ▼ для перезапуска теста или «Pair&L» для возврата в основное меню.

Результат теста 5: Обрыв на дальнем конце

На дисплее появится надпись «WIRE MAP: FAIL»

Символ «х» указывает на обрыв в вилке RJ45 на дальнем конце кабеля или на расстоянии до 10% длины от

дальнего конца. Для локализации места обрыва необходимо выбрать следующий пункт меню –

«Pair&Length».

В примере: отсутствует контакт проводников 3 и 6 в вилке на дальнем конце линии.

Результат теста 6: Обрыв на ближнем конце

На дисплее появится надпись «WIRE MAP: FAIL»
