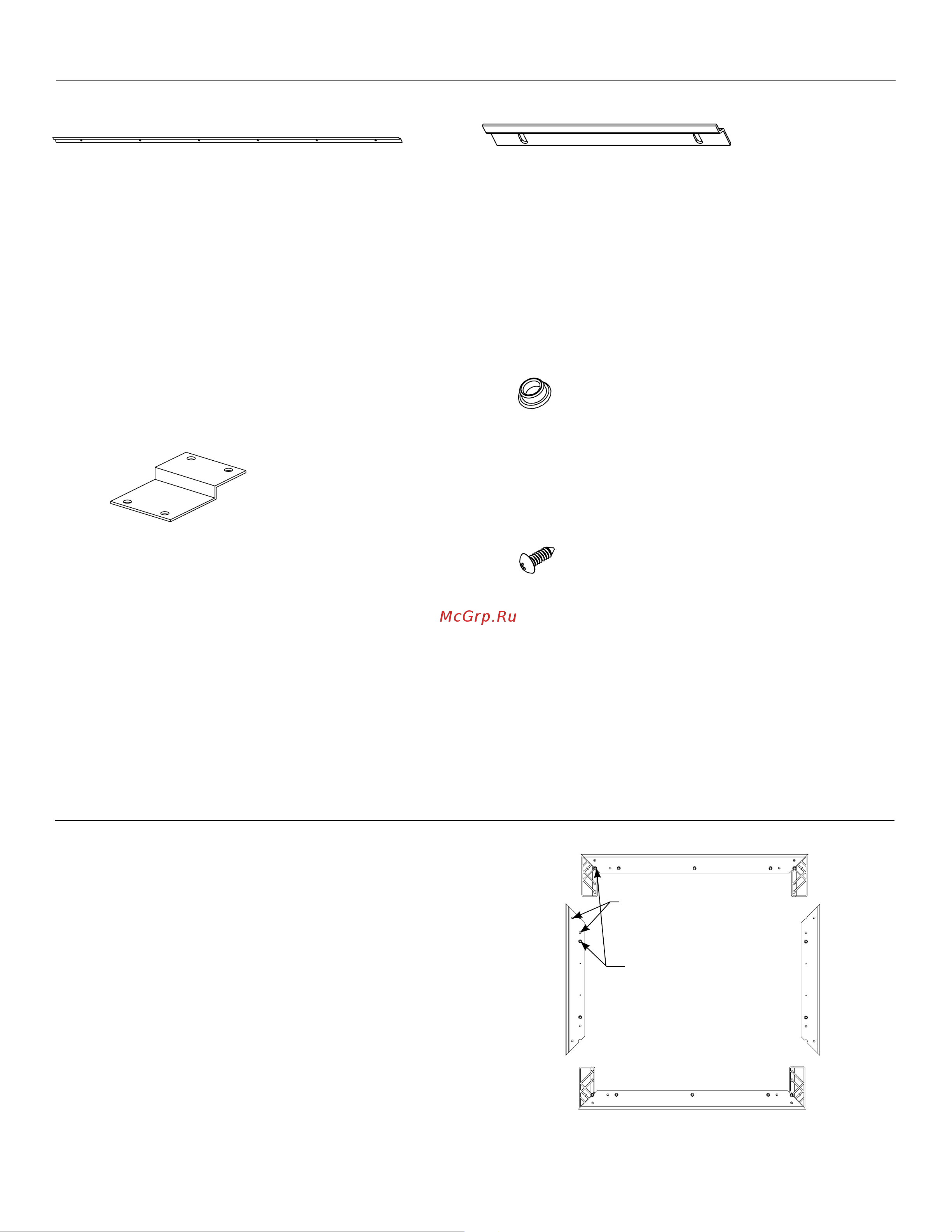

Da-Lite Cinema Contour [2/6] Крепеж входит в комплект поставки

Кронштейн рамы High Power

Для экранов с поверхностью High Power

= 2

Для экранов с двухсекционными направляющими боковой

рамы = 2

Количество в комплекте

___________________________

Крепеж входит в комплект поставки

Рама в сборе

1. Разверните детали рамы. Соберите детали рамы на мягком

материале или другой мягкой и чистой поверхности. Это

защитит рамы от загрязнения и царапин.

2. Соедините детали рамы на углах. (Примечание. Отверстия

для сбора рамы могут не совмещаться как следует, пока не

будет установлен весь крепеж. После установки крепежа углы

рамы будут сведены для правильного закрепления.)

Зафиксируйте детали рамы с помощью винтов № 10 из

комплекта. Сначала наживите все винты, затем затяните.

См. рис. 1.

ПРИМЕЧАНИЕ. На деталях рамы имеется маркировка «верх»

(top) и «низ» (bottom). Собирайте детали рамы в соответствии

с маркировкой. Это обеспечит совмещение рамы и

поверхности экрана для фиксации.

3. Закрутите восемь кнопок на шурупе в предварительно

просверленные отверстия на задней панели рамы.

Рисунок 1 (вид сзади)

Большой настенный кронштейн (длиной 47")

Монтажные винты не входят в комплект поставки

Количество зависит от размера экрана;

экраны с шириной области просмотра до 80" = 1;

экраны с шириной области просмотра 80–96" = 2;

экраны с шириной области просмотра свыше 96" = 3.

Количество в комплекте

___________________________

Малый настенный кронштейн (длиной 8")

Монтажные винты не входят в комплект поставки

Количество = 1. Только для экранов с шириной области

просмотра до 80".

Количество в комплекте

___________________________

Кнопка на шурупе

Количество в комплекте

___________________________

Винт № 10

Количество в комплекте

___________________________

Используйте метод монтажа № ____________

Винты

Кнопки
