Монтаж

Метод 1 (экраны с шириной области

просмотра до 80")

Метод 1 (экраны с шириной области

просмотра до 80")

Существует четыре метода монтажа. Выбор зависит от размера

экрана и типа поверхности для просмотра. Измерьте ширину

области просмотра на экране и ознакомьтесь с соответствующим

методом монтажа ниже. На схеме настенного кронштейна

показаны тип и количество кронштейнов из комплекта с учетом

размера экрана.

Метод 1. Экраны с шириной области просмотра до 80".

Метод 2. Экраны с шириной области просмотра 80–96".

Метод 3. Экраны с шириной области просмотра свыше 96".

Метод 4. Экран любого размера с поверхностью области

просмотра High Power

1. Прикрепите к стойкам каркаса стены большой настенный

кронштейн на желаемой высоте. Расположите кронштейн

ровно. После монтажа верхняя часть рамы будет на 1/8"

выше верхней плоскости настенного кронштейна. Для

подвешивания экрана необходим зазор над кронштейном не

менее 5/8". На рис. 2, 3 и 4 показана правильная ориентация

настенных кронштейнов из комплекта поставки.

2. Для установки нижнего настенного кронштейна необходимо

измерить общую высоту рамы экрана и вычесть из

полученного значения 1 3/8". Используя полученный размер,

отмерьте это расстояние от верхней кромки настенного

кронштейна и отметьте на стене расположение двух

отверстий под винты. Отверстия должны быть

отцентрированы по раме и находиться на расстоянии 6" друг

от друга. См. рис. 3.

3. Прикрепите к стене малый настенный кронштейн. На рис. 4

показана правильная ориентация. Не затягивайте винты до

конца. Кронштейн должен легко скользить вверх и вниз.

4. Разверните экран на чистой поверхности. Не используйте

газеты. Сторона с областью просмотра сворачивается внутрь

рулона. Расположите раму над поверхностью экрана,

поднимите раму одной рукой и одновременно другой рукой

защелкните поверхность экрана на раме, равномерно

натягивая поверхность.

5. Подвесьте экран на кронштейнах, зацепив нижнюю часть

рамы за нижний настенный кронштейн, и затем поднимайте,

пока не сможете зацепить верхнюю часть рамы за верхний

кронштейн. Нажмите на рамку, чтобы установить ее на

кронштейнах. См. рис. 4.

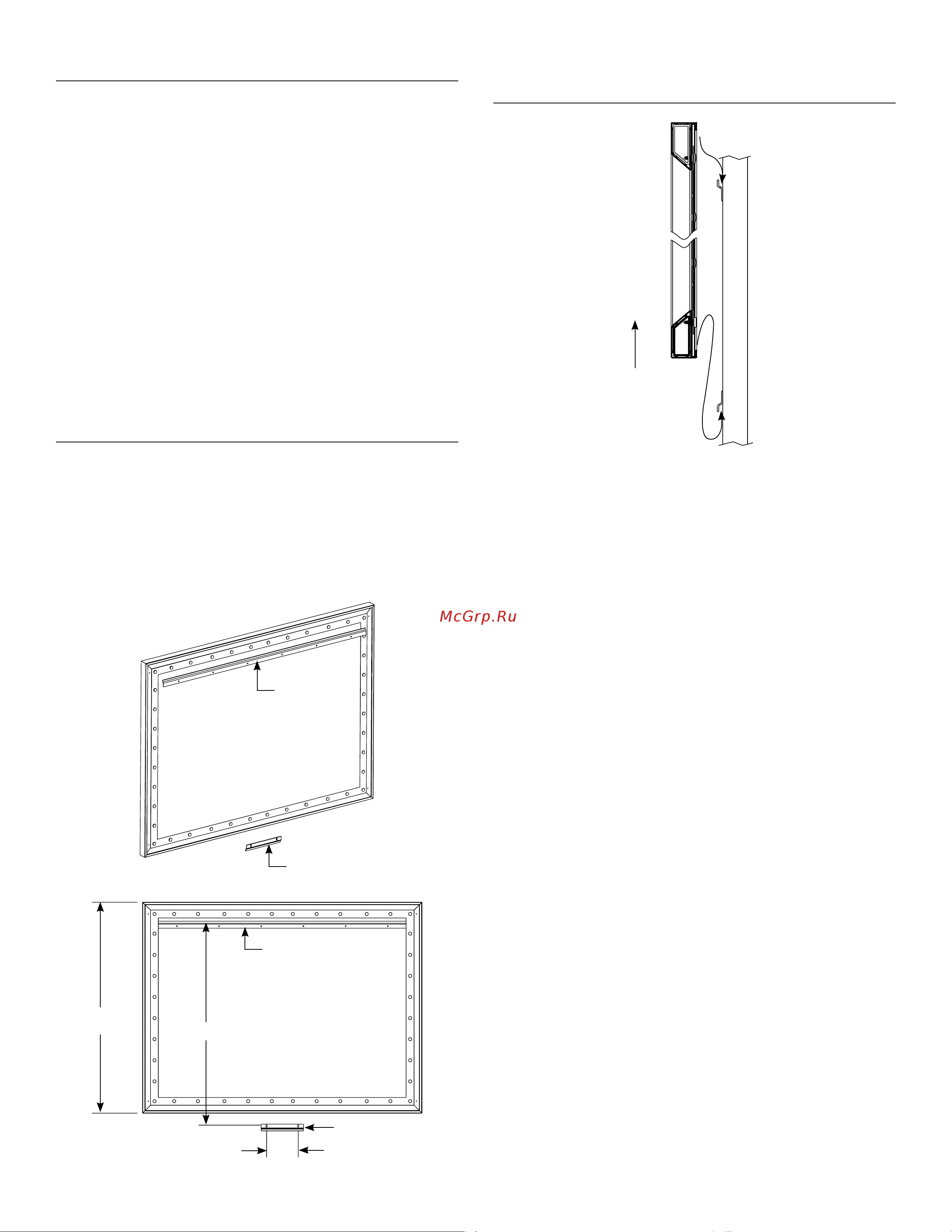

Рисунок 2

Малый настенный

кронштейн 1 шт.

Рисунок 3

Большой

настенный

кронштейн

1 шт.

Большой настенный

кронштейн

Малый настенный

кронштейн

Общая высота минус 1 3/8"

Общая

высота

Рисунок 4

Подъем

Настенный
