Da-Lite Cinema Contour [4/6] Метод 2 экраны с шириной области просмотра от 80 до 96

Метод 2 (экраны с шириной области

просмотра от 80 до 96")

Метод 3 (экраны с шириной области

просмотра свыше 96")

1. Прикрепите к стойкам каркаса стены большой настенный

кронштейн на желаемой высоте. Расположите кронштейн

ровно. После монтажа верхняя часть рамы будет на 1/8"

выше верхней плоскости настенного кронштейна. Для

подвешивания экрана необходим зазор над кронштейном не

менее 5/8". На рис. 5 и 6 показана правильная ориентация

настенных кронштейнов из комплекта поставки.

1. Прикрепите к стойкам каркаса стены большие настенные

кронштейны на желаемой высоте. Расположите кронштейны

ровно. После монтажа верхняя часть рамы будет на 1/8"

выше верхней плоскости настенного кронштейна. Для

подвешивания экрана необходим зазор над кронштейном не

менее 5/8". На рис. 6 и 7 показана правильная ориентация

настенных кронштейнов из комплекта поставки.

2. Для установки нижнего большого настенного кронштейна

необходимо измерить общую высоту рамы экрана и вычесть

из полученного значения 1/4". Это расстояние от верхней

плоскости верхнего настенного кронштейна до нижней

плоскости нижнего настенного кронштейна. См. рис. 6.

3. Разверните экран на чистой поверхности. Не используйте

газеты. Сторона с областью просмотра сворачивается внутрь

рулона. Расположите раму над поверхностью экрана,

поднимите раму одной рукой и одновременно другой рукой

защелкните поверхность экрана на раме, равномерно

натягивая поверхность.

4. Расположите экран с прикрепленной поверхностью на

верхнем настенном кронштейне, как показано на рис. 6.

Нажмите на центр нижней направляющей рамы, чтобы

зацепить ее за нижний настенный кронштейн.

2. Для установки нижнего большого настенного кронштейна

необходимо измерить общую высоту рамы экрана и вычесть

из полученного значения 1/4". Это расстояние от верхней

плоскости верхнего настенного кронштейна до нижней

плоскости нижнего настенного кронштейна. См. рис. 6.

3. Некоторые большие экраны (240") изготовлены с

двухсекционными боковыми направляющими рам. Для

каждого типа рамы необходимо прикреплять один

кронштейн High Power

к каждой стороне на стыке.

Используйте черные винты № 10 из комплекта. См. рис. 7.

4. Разверните экран на чистой поверхности. Не используйте

газеты. Сторона с областью просмотра сворачивается внутрь

рулона. Расположите раму над поверхностью экрана,

поднимите раму одной рукой и одновременно другой рукой

защелкните поверхность экрана на раме, равномерно

натягивая поверхность.

5. Расположите экран с прикрепленной поверхностью на

верхнем настенном кронштейне, как показано на рис. 6.

Нажмите на центр нижней направляющей рамы, чтобы

зацепить ее за нижний настенный кронштейн.

6. Если при выполнении шага 3 были прикреплены кронштейны

к боковым направляющим рамы, зафиксируйте их анкерами

на стене, используя крепеж в соответствии с типом стены.

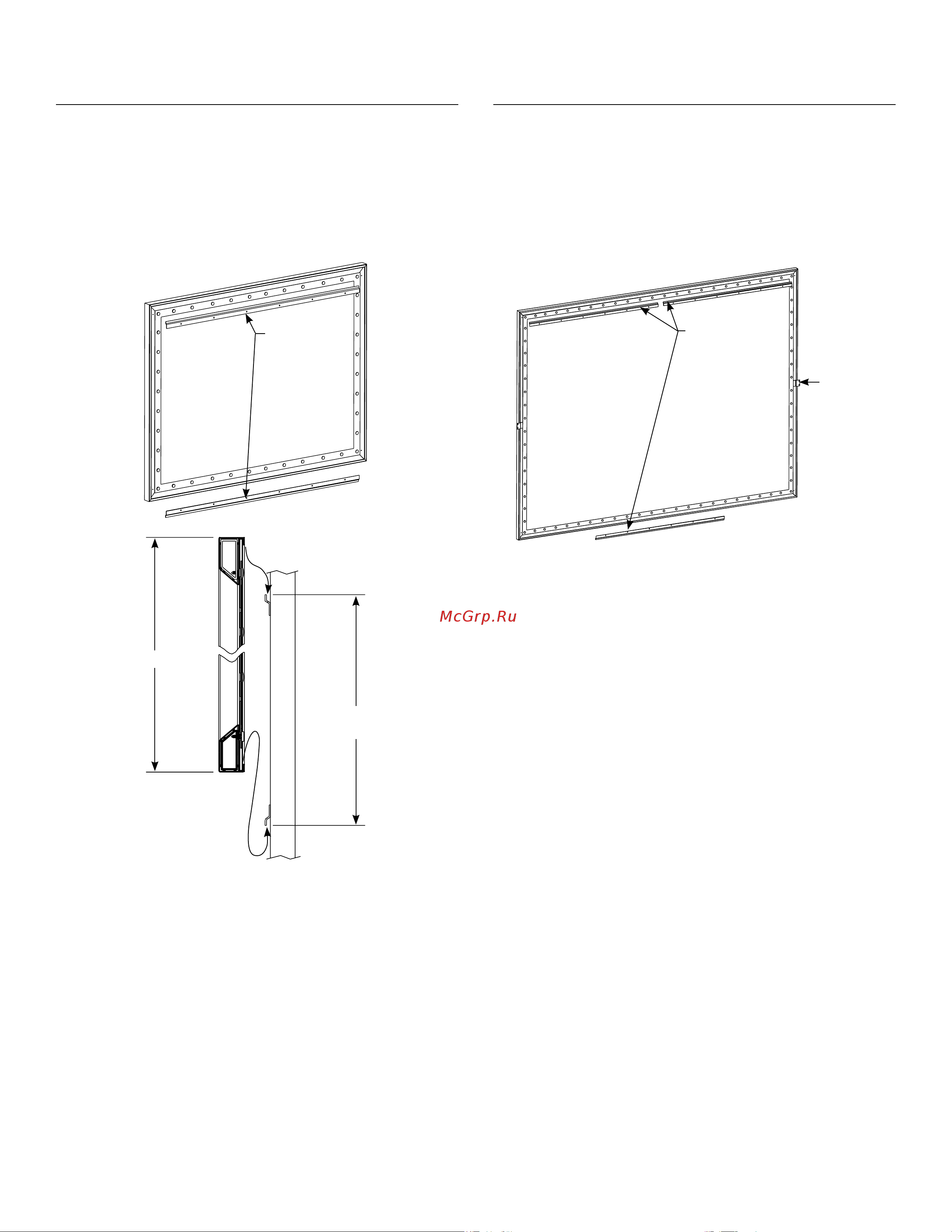

Рисунок 5

Большой

настенный

кронштейн

2 шт.

Рисунок 6

Настенный

Общая высота

минус

/4"

Рисунок 7

Большие

настенные

кронштейны

3 шт.

Кронштейн

High Power

только для

больших

разделенных

рам.

2 шт.
