Mitsubishi Electric PAR-30MAA [11/54] Работа контроллера
![Mitsubishi Electric PAR-30MAA [11/54] Работа контроллера](/views2/1081514/page11/bgb.png)
11

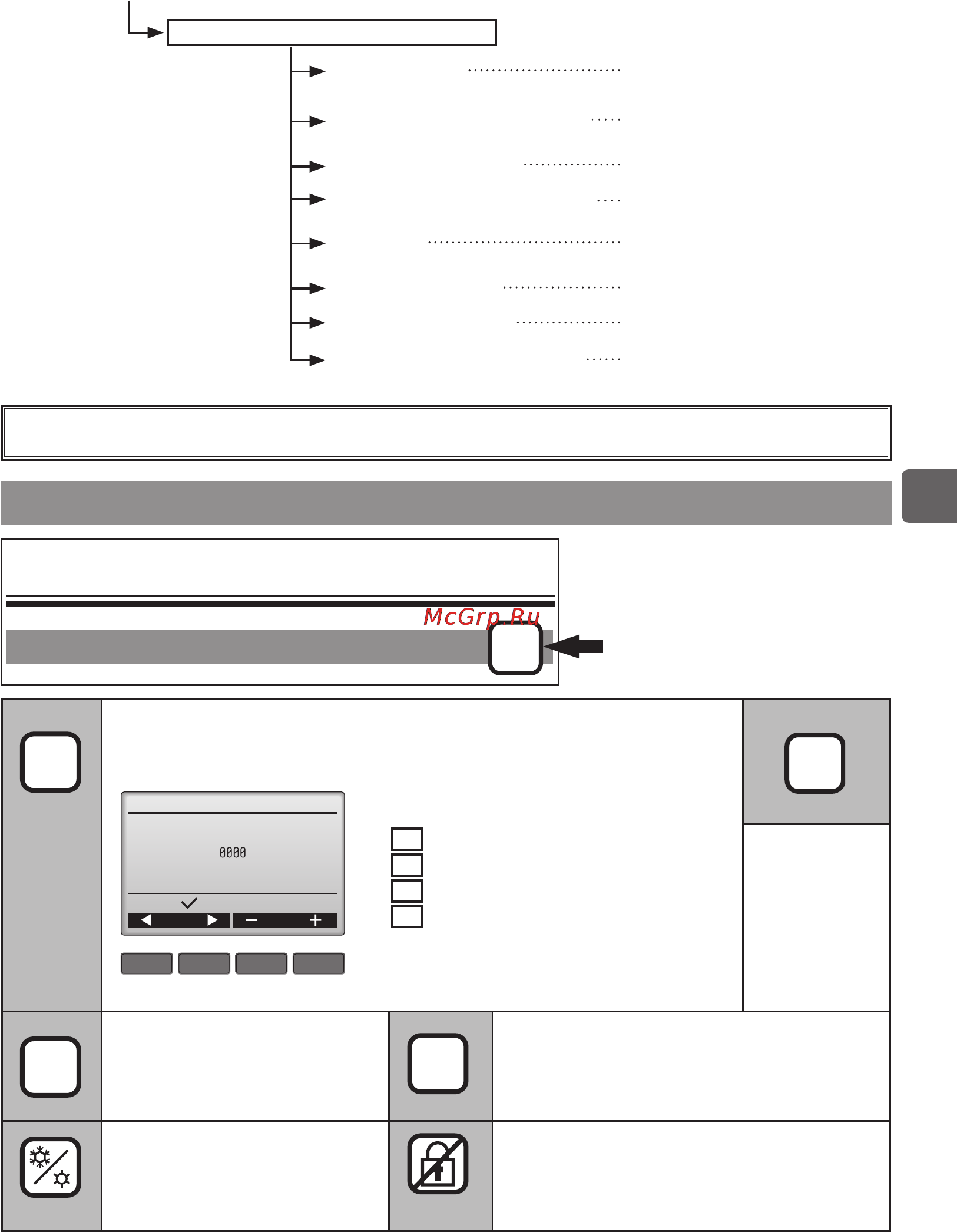

Объяснение значков
F1 F2 F3 F4
Таймер
Введите пароль администратора
Выбор:
Стрелка
Не все функции доступны на всех моделях внутренних блоков.
Сервисное обслуживание
Пробный пуск
Ввод информации об отладке
Настройка функций
Lossnay (только для City Multi)
Проверка
Самодиагностика
Пароль на отладку
Проверка удал. контроллера
См. руководство по установке
внутреннего блока.
См. руководство по установке
внутреннего блока.
См. руководство по установке.
См. руководство по установке.
См. руководство по установке
внутреннего блока.
См. руководство по установке.
См. руководство по установке.
См. руководство по установке.
Работа контроллера
Таймер
P
В следующей таблице
собраны квадратные
значки, используемые в
этом руководстве.
Для изменения параметров следует ввести пароль
администратора в окне ввода пароля. Нет параметра, который
бы позволил пропустить этот процесс.
F1 :
нажмите, чтобы переместить курсор влево.
F2 :
нажмите, чтобы переместить курсор вправо.
F3 :
нажмите, чтобы уменьшить значение на 1.
F4 :
нажмите, чтобы увеличить значение на 1.
*Изменения не могут быть сделаны,
пока не будет введен верный пароль.
Означает
настройки,
которые могут
быть сделаны
только с главного
удаленного
контроллера.
Означает настройки,
которые могут быть
изменены только, когда
блоки находятся в работе.
Означает настройки, которые могут
быть изменены только, когда блоки не
находятся в работе.
Означает настройки, которые могут
быть изменены только, когда блоки
работают в режиме «Охлаждение»,
«Нагрев» или «Авт.».
Означает функции, которые не
доступны, когда кнопки блокированы
или система управляется
централизованно.
P
Main
ON
OFF
WT05948X01_RU.indd 11WT05948X01_RU.indd 11 2010/10/06 15:53:072010/10/06 15:53:07
