37
4
F1 F2 F3 F4
Автовозврат
Автовозврат
Стрелка
Содерж.
Выбор:
Главное меню:
Автовозврат Да
Охл.: мин,
Нагр.: мин,
Изменения сохранены
Автовозврат Нет / Да
Охлаждение:через мин
назад в
Нагрев:
через мин
назад в
Измените настройки с помощью кнопки F3
или F4 .
•
Автовозврат: Нет (отключено)/Да (включено)
•
Охлаждение:
диапазон настройка таймера составляет
от 30 до 120 минут с шагом 10 минут.
Диапазон задания температуры
составляет от 19 до 30ºC (67 ~ 87ºF).
•
Нагрев: диапазон настройка таймера составляет от
30 до 120 минут с шагом 10 минут.
Диапазон задания температуры
составляет от 17 до 28ºC (63 ~ 83ºF).
Нажмите кнопку ВЫБОР , чтобы сохранить настройки.
«Охл.» включает в себя режимы «Сушка» и «АВТ. охл.»,
а «Нагр.» включает в себя режим «АВТ. нагрев».
Отобразится окно для задания выбранного элемента.
Указанные выше настройки не будут действовать, когда включена функция
ограничения температурного диапазона и при централизованном управлении системой
(когда изменение температурного диапазона с локального контроллера запрещено).

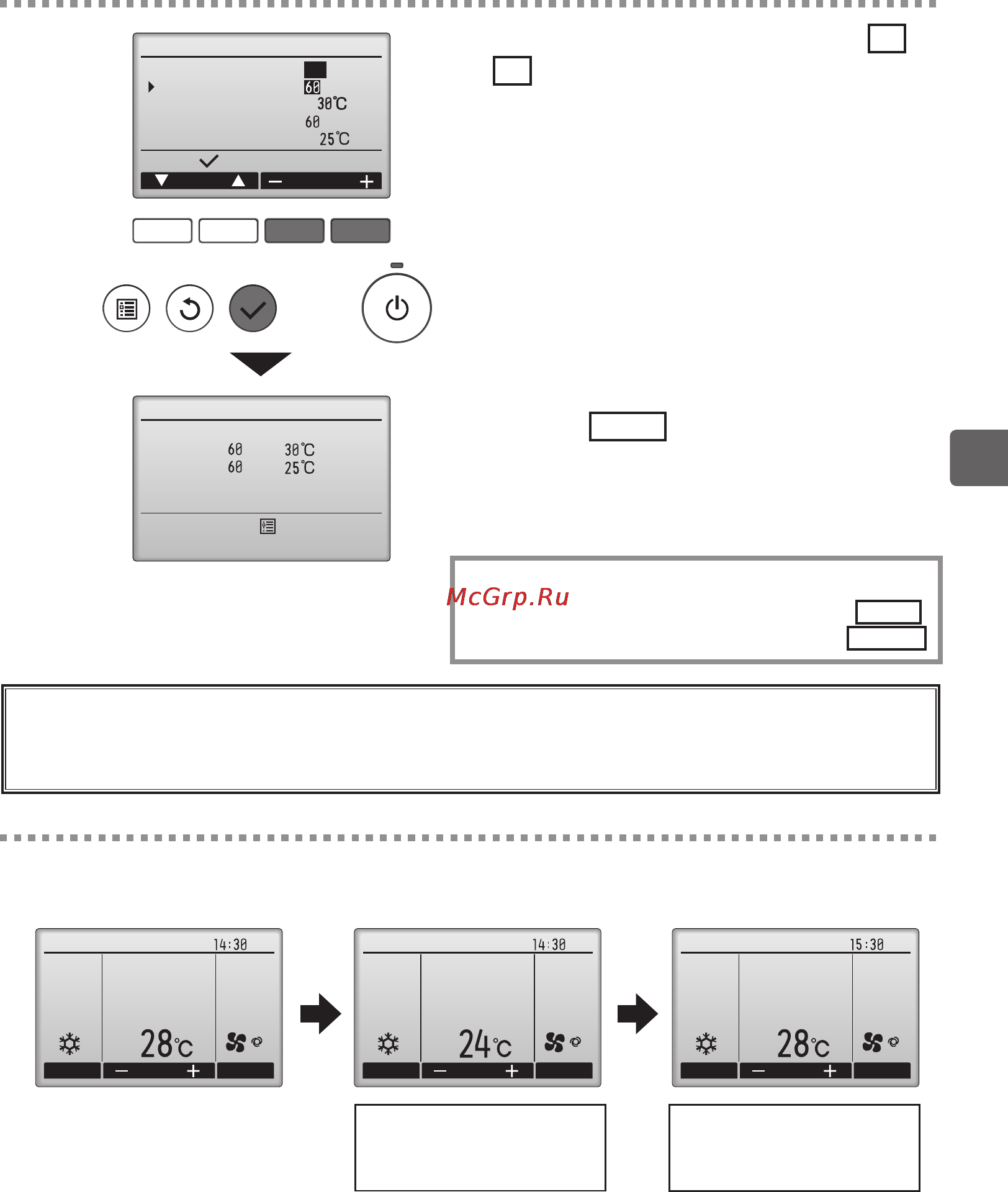

<Снимки экранов при включенной функции автовозврата>
Охлажд.
Авт.Уст. темп.
Режим Вент.
Пт
Охлажд.
Авт.Уст. темп.
Режим Вент.
Пт
Охлажд.
Авт.Уст. темп.
Режим Вент.
Пт
Темп. Темп. Темп.
Пример: уменьшить Уст. темп. до 24ºC (75ºF). Через 60 минут Уст. темп. вернется к значению 28ºC (83ºF).
60
минут
спустя
Уст. темп. изменена с
28ºC (83ºF) на 24ºC (75ºF)
пользователем.
Через 60 минут Уст. темп.
вернулась к 28ºC (83ºF)
автоматически.
Навигация по экранам
• Для возврата в Главное меню .......... кнопка МЕНЮ
• Для возврата к предыдущему экрану ...... кнопка ВОЗВРАТ
