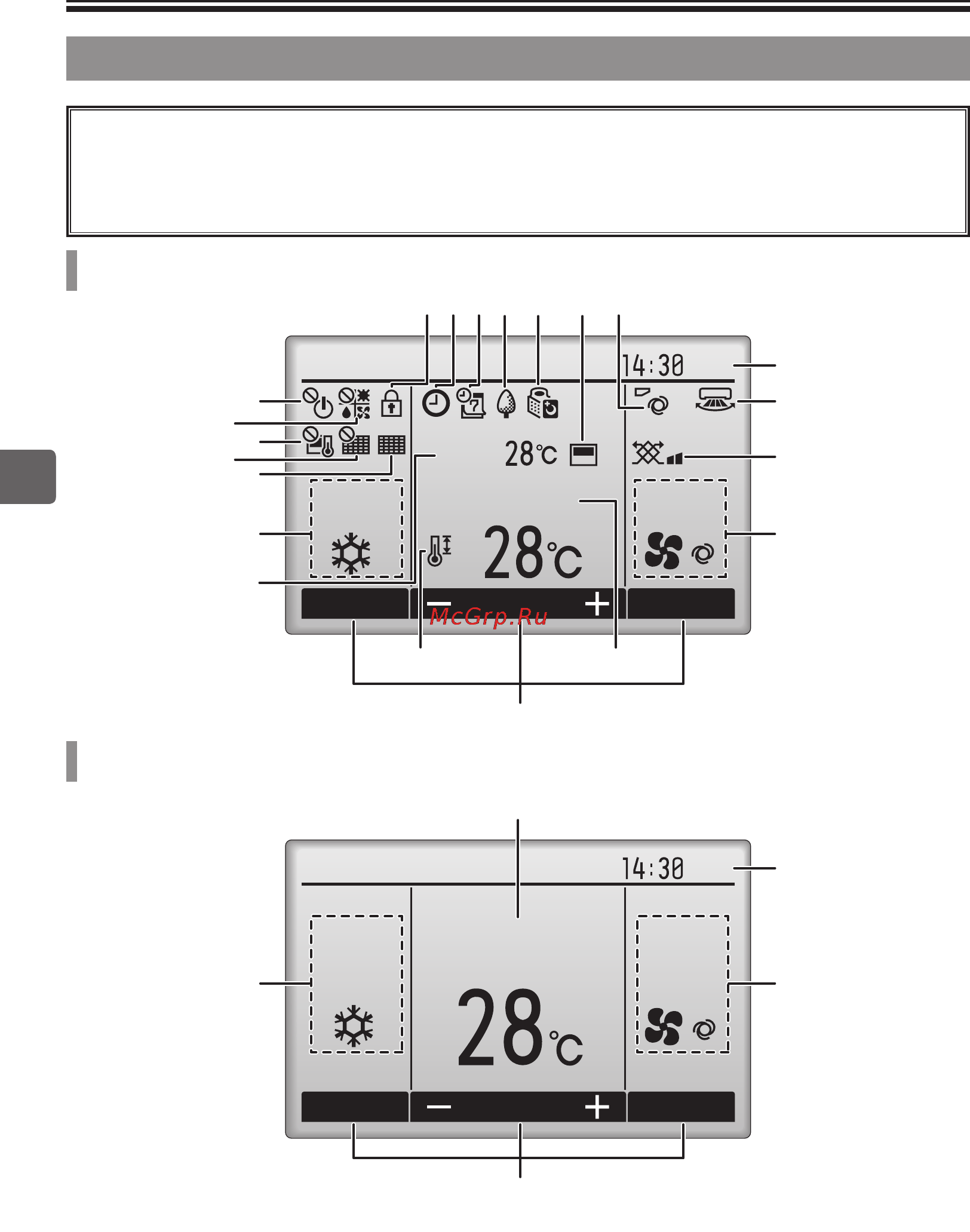

Названия и функции компонентов контроллера
Индикация
Главное окно может отображаться в двух разных режимах: «полный» и «Базовый».
Заводской настройкой по умолчанию являются «полный» режим
отображения. Чтобы переключиться в «Базовый» режим, измените
параметр в настройке главного окна. (См. стр. 44.)
Полный режим отображения
Базовый режим отображения
* Все значки показаны для
иллюстрации и описания.
1
2
3
4
5
j
i
4
3
hgfedcb
6
8
0
1
a
7
9
k
5
2
WT05948X01_RU.indd 8WT05948X01_RU.indd 8 2010/10/06 15:53:032010/10/06 15:53:03
Содержание
- Контроллер дистанционного управления ма par 30maa 1
- Руководство по эксплуатации 1
- Русский 1
- Система управления city multi и кондиционеры mitsubishi mr slim 1
- Большой легко читаемый дисплей 2
- Охлажд 2
- Простое расположение кнопок 2
- Режим темп 2
- Уст темп 2
- Характеристики изделия 2
- Меры предосторожности 3
- Навигация по мен 3
- Основные операци 3
- Отладк 3
- Содержание 3
- Технические характеристик 3
- Устранение неисправносте 3
- Внимание 4
- Для снижения опасности возгорания и взрыва не оставляйте легковоспламеняющиеся материалы и не распыляйте легковоспламеняющиеся аэрозоли вблизи контроллера 4
- Для снижения риска загрязнения окружающей среды получите консультацию в уполномоченной организации о надлежащей утилизации контроллера 4
- Меры предосторожности 4
- Общие предостережения 4
- Предостережение 4
- Тщательно прочтите следующие правила соблюдения техники безопасности перед использованием изделия 4
- Дополнительные меры предосторожности 5
- Меры предосторожности при перемещении и ремонте контроллера 5
- Предостережение внимание 5
- Названия и функции компонентов контроллера 6
- Авт уст темп 8
- Базовый режим отображения 8
- Индикация 8
- Названия и функции компонентов контроллера 8
- Охлажд 8
- Полный режим отображения 8
- Главное меню 10
- Прочтите перед работой с контроллером 10
- Структура меню 10
- Объяснение значков 11
- Работа контроллера 11
- Вкл 12
- Вкл выкл питания 12
- Выкл 12
- Основные операции 12
- Настраиваемый диапазон задаваемой температуры 13
- Память состояния работы 13
- Авт нагрев 14
- Заданная температура 14
- Мигающие значки режимов значок режима будет мигать когда другие внутренние блоки в аналогичной группе кондиционирования подключенной к одном наружному блоку уже работают в другом режиме в этом случае оставшиеся блоки в этой группе смогут работать только в этом режиме 14
- Настройки режима работы температуры и скорости вентилятора 14
- Режим работы 14
- Сушка вент 14
- F1 f2 f3 f4 15
- Авт 15
- Нажмите кнопку f4 для перехода между скоростями вентилятора в следующем порядке 15
- Скорость вентилятора 15
- Навигация по меню 16
- Список главного меню 16
- Главное меню угол жалюзи вент lossnay макс мощность таймер таймер на неделю тих реж нaр 17
- Ограничения для вспомогательного контроллера 17
- Основной экран 17
- Стрелка страница 17
- Выбор элементов 18
- Доступ к главному меню 18
- Навигация по главному меню 18
- Навигация по меню 18
- Навигация по страницам 18
- Выберите нужный элемент и нажмите кнопку выбор 19
- Выход из окна главного меню 19
- Если к кнопкам не прикасаться в течение 10 минут экран автоматические вернется на отображение главного окна все настройки которые не были сохранены будут потеряны 19
- Нажмите кнопку возврат для выхода из главного меню и возврата в главное окно 19
- Отображение неподдерживаемых функций 19
- Отобразится окно для задания выбранного элемента 19
- Слева отобразится сообщение если пользователь выбрал функцию которая не поддерживается моделью соответствующего внутреннего блока 19
- Сохранение настроек 19
- Авт 20
- Автоматически изменена 20
- В режиме охлаждения или сушки в зависимости от модели 20
- Доступ к меню 20
- Значок исчезнет через час а настройка дефлектора будет 20
- Настройка угла дефлектора 20
- Настройка функций работы контроллера 20
- Положение уровень 5 а вентилятор работает на низкой скорости 20
- Угол жалюзи вент lossnay 20
- Уровень 1 уровень 2 20
- Уровень 4 уровень 3 20
- Уровень 5 20
- Ход 20
- Этот значок будет отображаться когда дефлектор установлено в 20
- Возврат в главное меню 21
- Выкл вкл 21
- Выкл низ выс 21
- Нажмите кнопку f4 перевести ход жалюзи в положение вкл или выкл 21
- Нажмите кнопку возврат чтобы вернуться в главное меню 21
- Настройка вентилятора 21
- Настройка жалюзи 21
- Выбор 22
- Главное меню 22
- Для возврата в главное меню кнопка меню 22
- Для возврата к предыдущему экрану кнопка возврат 22
- Макс мощность 22
- Макс мощность нет да 22
- Максимальная мощность выбрана 22
- Настройка функций работы контроллера 22
- Выберите основные настройки из главное меню см стр 18 и нажмите кнопку выбор 23
- Переместите курсор на желаемый элемент с помощью кнопок f1 или f2 над значением года месяца даты часа или минуты 23
- Переместите курсор на часы с помощью кнопки f1 или f2 и нажмите кнопку выбор 23
- Увеличьте или уменьшите значение для выбранного элемента с помощью кнопок f3 или f4 затем нажмите кнопку выбор откроется окно с запросом подтверждения 23
- Часы 23
- Когда функция таймер вкл выкл отключена при возникновении ошибки во время проверки в сервисном меню во время тестового запуска во время диагностики дистанционного контроллера когда не заданы часы во время настройки функций при централизованном управлении системой когда операции по включению и выключению вкл выкл с локального контроллера запрещены 24
- Настройка функций работы контроллера 24
- Таймер 24
- Функция таймер вкл выкл не будет работать в следующих случаях 24
- Для возврата к предыдущему экрану кнопка возврат 25
- Охлажд комн авт уст темп 25
- F1 f2 f3 f4 26
- Oстановить через ми 26
- Кнопочное управление 26
- Настройка функций работы контроллера 26
- Таймер 26
- Функция таймер автоотключения не будет работать в следующих случаях когда функция таймер автоотключения отключена при возникновении ошибки во время проверки в сервисном меню во время тестового запуска во время диагностики дистанционного контроллера когда не заданы часы во время настройки функций при централизованном управлении системой когда операции по включению и выключению вкл выкл с локального контроллера запрещены 26
- F1 f2 f3 f4 27
- Навигация по экранам 27
- Нажмите кнопку выбор чтобы сохранить настройки 27
- Откроется окно с запросом подтверждения 27
- F1 f2 f3 f4 28
- Кнопочное управление 28
- Настройка функций работы контроллера 28
- Таймер на неделю 28
- Функция таймер на неделю не будет работать в следующих случаях когда функция таймер вкл выкл отключена когда функция таймер на неделю отключена при возникновении ошибки во время проверки в сервисном меню во время тестового запуска во время диагностики дистанционного контроллера когда не заданы часы во время настройки функций при централизованном управлении системой когда операции по включению и выключению вкл выкл с локального контроллера запрещены 28
- Охлажд комн авт уст темп 29
- Для каждого дня недели выберите желаемый уровень тихого режима из нормальный средний или тихий 30
- Настройка функций работы контроллера 30
- Работе наружных блоков при управлении по температуре установите моменты запуска и останова работы в тихом режиме 30
- Тих реж нар 30
- Эта функция позволяет пользователю задавать периоды времени в которых будет отдаваться преимущество тихой 30
- F1 f2 f3 f4 31
- Время запуска и останова задается с шагом в 5 минут 31
- Для возврата к предыдущему экрану кнопка возврат 31
- Для возврата назад к изменению настроек или дня недели экран выбора кнопка выбор для возврата в главное меню кнопка 31
- Комн авт уст темп 31
- Меню 31
- Навигация по экранам 31
- Нажмите кнопку выбор чтобы сохранить настройки откроется окно с запросом подтверждения 31
- Нормальный средний тихий 31
- Режим темп вент 31
- Настройка функций работы контроллера 32
- Ограничение 32
- F1 f2 f3 f4 33
- Для возврата в главное меню кнопка меню 33
- Для возврата к предыдущему экрану кнопка возврат 33
- Задаваемый диапазон меняется в зависимости от подключенного блока 33
- Комн авт уст темп 33
- Навигация по экранам 33
- Нажмите кнопку выбор чтобы сохранить 33
- Настройки 33
- Охл сушка верхняя и нижняя предельная температура 33
- Режим темп вент 33
- Темп диапазон нет неограничен или да ограничен 33
- F1 f2 f3 f4 34
- Вкл вык включение и выключение работы 34
- Для возврата в главное меню кнопка меню 34
- Для возврата к предыдущему экрану кнопка возврат 34
- Кнопочное управление 34
- Навигация по экранам 34
- Нажмите кнопку выбор чтобы сохранить настройки 34
- Настройка функций работы контроллера 34
- Ограничение 34
- Уст темп настройка заданной температуры 34
- Чтобы включить функцию блокирования управления задайте да для управл блокир 34
- Охлажд комн авт уст темп 35
- F1 f2 f3 f4 36
- Кнопочное управление 36
- Настройка функций работы контроллера 36
- Энергосбережение 36
- F1 f2 f3 f4 37
- Автовозврат нет отключено да включено 37
- Диапазон задания температуры составляет от 17 до 28ºc 63 83ºf 37
- Для возврата в главное меню кнопка меню 37
- Для возврата к предыдущему экрану кнопка возврат 37
- Измените настройки с помощью кнопки f3 или f4 37
- Навигация по экранам 37
- Охлаждение 37
- Пример уменьшить уст темп до 24ºc 75ºf через 60 минут уст темп вернется к значению 28ºc 83ºf 37
- Указанные выше настройки не будут действовать когда включена функция ограничения температурного диапазона и при централизованном управлении системой когда изменение температурного диапазона с локального контроллера запрещено 37
- Уст темп изменена с 28ºc 83ºf на 24ºc 75ºf пользователем 37
- Через 60 минут уст темп вернулась к 28ºc 83ºf автоматически 37
- Настройка функций работы контроллера 38
- Энергосбережение 38
- Комн авт уст темп 39
- Настройка функций работы контроллера 40
- Ночной режим 40
- F1 f2 f3 f4 41
- Время запуска и останова задается с шагом в 5 минут 41
- Для возврата в главное меню кнопка меню 41
- Для возврата к предыдущему экрану кнопка возврат 41
- Для управления нагревом и верхняя 41
- Или больше задаваемый диапазон 41
- Навигация по экранам 41
- Охлажд комн авт уст темп 41
- Охлаждением могут быть заданы разница 41
- Подключенных внутренних блоков 41
- Пределами должна составлять 4ºc 8ºf 41
- Предельная температура для управления 41
- Темп диапазон нижняя предельная температура 41
- Температур между нижним и верхним 41
- Температур меняется в зависимости от 41
- Функция ночного режима не будет работать в следующих случаях когда блок находится в работе когда функция ночного режима отключена при возникновении ошибки во время проверки в сервисном меню во время тестового запуска во время диагностики дистанционного контроллера когда не заданы часы во время настройки функций при централизованном управлении системой когда операции по включению и выключению вкл выкл и настройки температуры с локального контроллера запрещены 41
- Настройка функций работы контроллера 42
- Ручная установка угла 42
- Настр осн экрана 44
- Настройка функций работы контроллера 44
- Констрастность 45
- Отрегулируйте контрастность кнопками f3 и f4 нажмите кнопку меню или возврат 45
- Переместите курсор на констрастность с помощью кнопки f1 или f2 и нажмите кнопку выбор 45
- Выбор языка 46
- Настройка функций работы контроллера 46
- Описание функции 46
- F1 f2 f3 f4 47
- Навигация по экранам 47
- Отобразится экран показывающий что настройка была сохранена 47
- Переместите курсор на желаемый язык с помощью кнопок f1 f4 и нажмите кнопку выбор для сохранения настройки 47
- Информация о фильтре 48
- Отладка 48
- Охлажд комн авт уст темп 49
- Информация о неисправностях 50
- Устранение неисправностей 50
- Выберите ок с помощью кнопки f4 51
- Если не возникло ошибок страница 2 2 информации об ошибках см стр 50 может быть просмотрена путем выбора информация о неисправностях из главное меню см стр 18 в этом окне сброс неисправностей выполнить нельзя 51
- Нажмите кнопку f4 или кнопку вкл выкл для сброса произошедшей ошибки 51
- Проверка информации о неисправностях 51
- Технические характеристики 52
- Технические характеристики контроллера 52
- Список функций по состоянию на 1 декабря 2010 года 53
- Список функций которые могут не могут использоваться в сочетании 54
