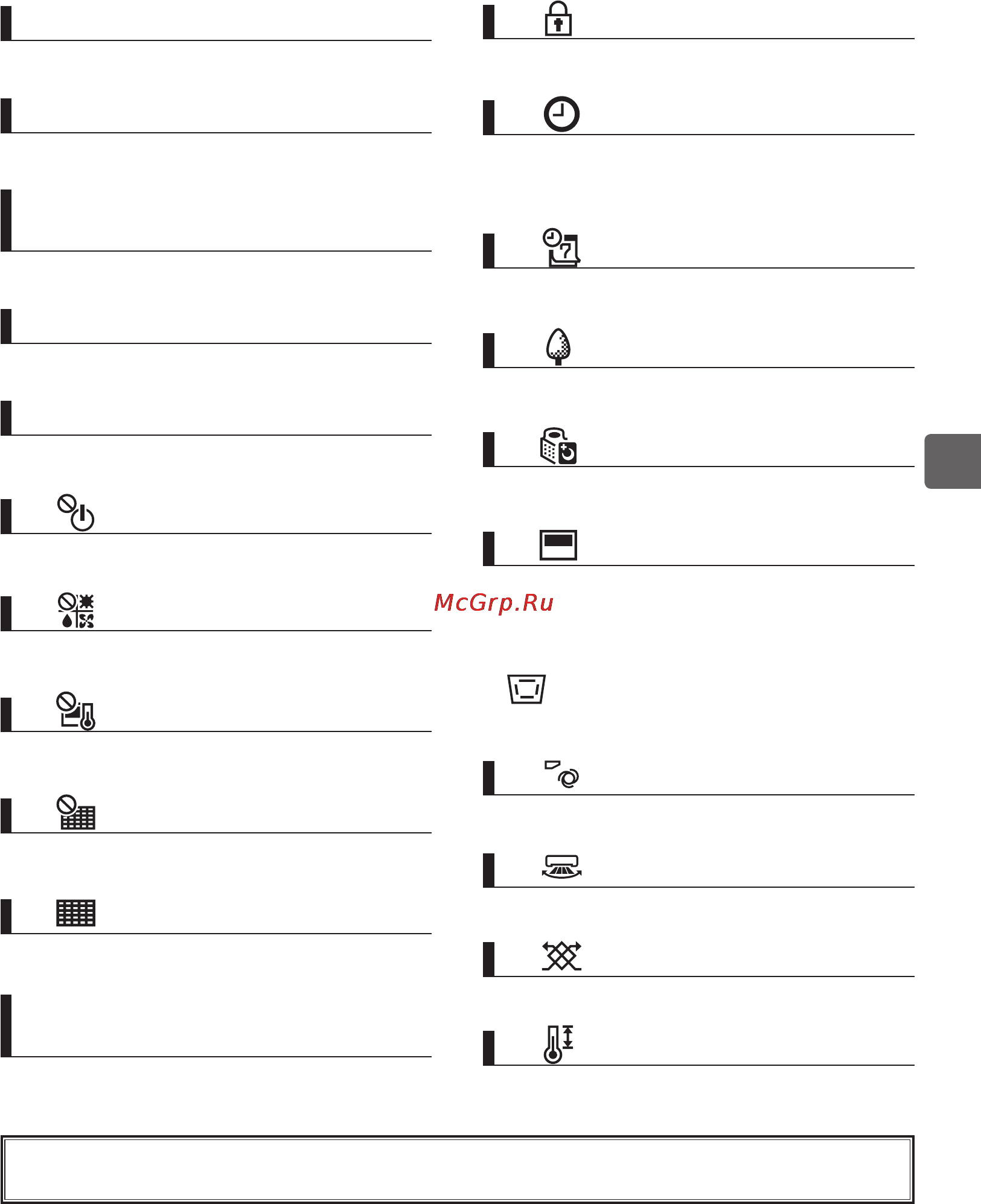

9
Здесь отображаются настройки скорости
вентилятора.
4Скорость вентилятора Стр. 15
Отображается, пока изделие работает в
режиме энергосбережения.
Отображается, пока наружный блок работает
в «тихом» режиме.
Здесь отображается заданная температура.
Отображается при централизованном
управлении включением и выключением.
Здесь отображается текущее время.
Отображается, когда кнопки заблокированы.
Здесь отображается режим работы
внутреннего блока.
Отображается при централизованном
управлении режимом работы.
e Стр. 36
f Стр. 30
2Заданная температура Стр. 14
6
b Стр. 34
1Режим работы Стр. 14
7
Отображает настройку угла.
h Стр. 20
Отображает настройку жалюзи.
Отображает настройку вентиляции.
Отображается, когда включена функция
Таймер ВКЛ/ВЫКЛ или автоматической
регулировки в ночное время.
i Стр. 21
j Стр. 21
c Стр. 40
Отображается при необходимости в
обслуживании фильтра.
Отображается при централизованном
управлении функцией сброса фильтра.
Отображается при централизованном
управлении заданной температурой.
0 Стр. 48
9
8
Отображается, когда включен таймер на
неделю.
d Стр. 28
Отображается, когда ограничен диапазон
заданных температур.
k Стр. 32
Здесь отображаются функции
соответствующих кнопок.
5Подсказка по функциям кнопок
Отображается, когда встроенный
терморезистор на контроллере
включен для наблюдения за комнатной
температурой (a).
отображается, когда терморезистор
на внутреннем блоке включен для
наблюдения за комнатной температурой.
g
Большая часть параметров (за исключением ВКЛ/ВЫКЛ, режима, скорости вентилятора
и температуры) может быть настроена в главном окне. (См. стр. 18.)
3Часы
(См. руководство по установке.)
Здесь отображается текущая комнатная
температура.
aКомнатная температура
(См. руководство по установке.)
WT05948X01_RU.indd 9WT05948X01_RU.indd 9 2010/10/06 15:53:032010/10/06 15:53:03
