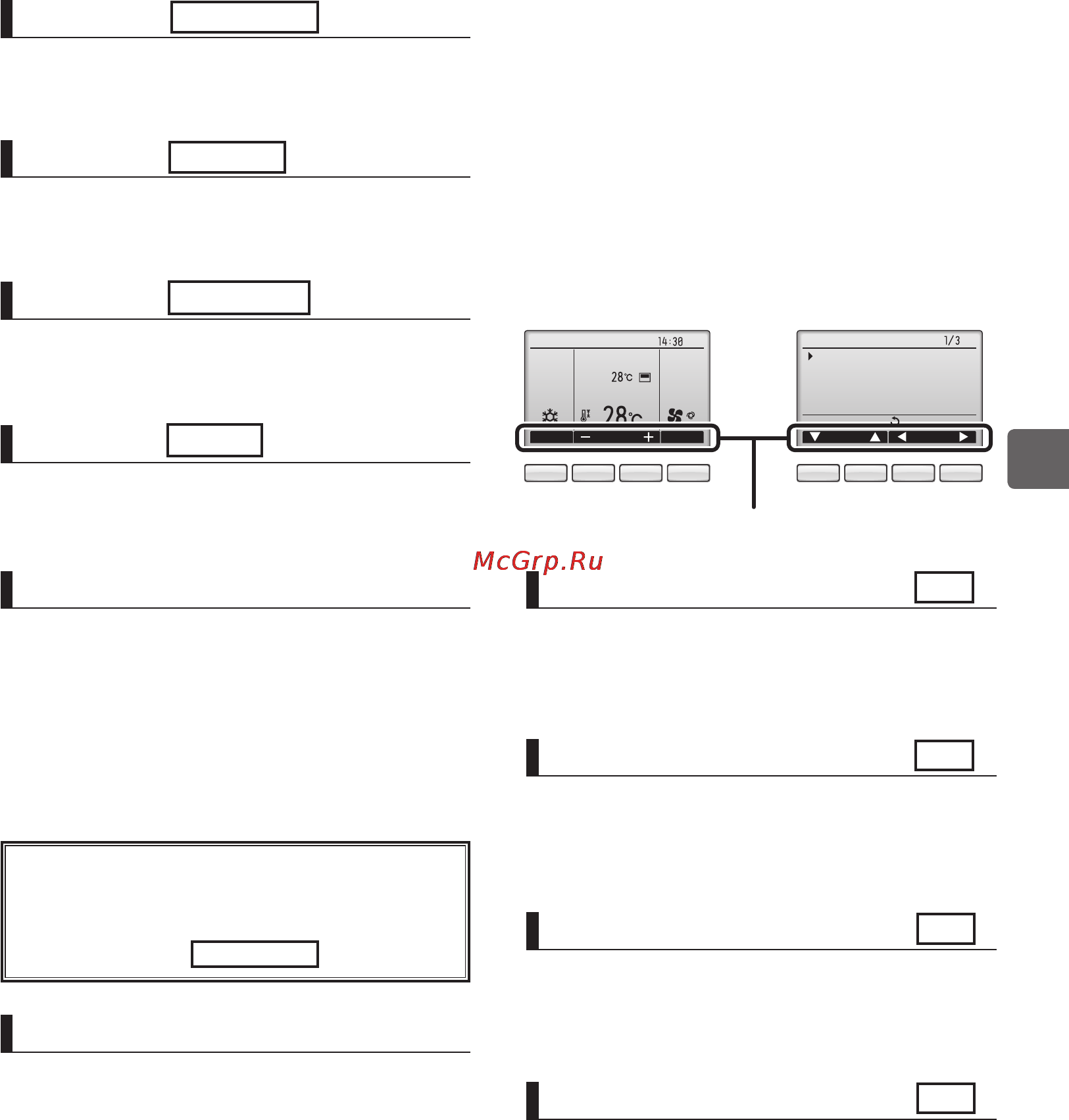

7
Нажмите, чтобы включить или
выключить внутренний блок.
1 Кнопка ВКЛ/ВЫКЛ
Индикатор будет гореть зеленым
цветом, когда устройство находится
в работе. Индикатор будет мигать
при включении контроллера или при
возникновении ошибки.
Нажмите, чтобы сохранить настройку.
Главное окно:
нажмите для изменения
режима работы.
Главное меню: нажмите, чтобы
переместить курсор вниз.
Нажмите для возврата к предыдущему
экрану.
Главное окно:
нажмите для уменьшения
температуры.
Главное меню: нажмите, чтобы
переместить курсор верх.
Нажмите, чтобы открыть главное меню.
Главное окно:
нажмите, чтобы увеличить
температуру.
Главное меню: нажмите для перехода к
предыдущей странице.
Будут отображены параметры работы.
Когда подсветка выключена, нажатие
на любую кнопку включит подсветку,
которая будет работать некоторое
время в зависимости от экрана.
Главное окно:
нажмите, чтобы изменить
скорость вентилятора.
Главное меню: нажмите для перехода к
следующей странице.
6 Индикатор ВКЛ/ВЫКЛ
2 Кнопка ВЫБОР
7 Функциональная кнопка F1
3 Кнопка ВОЗВРАТ
8 Функциональная кнопка F2
4 Кнопка МЕНЮ Стр. 18
9 Функциональная кнопка F3
5 Подсветка ЖК-экрана
0 Функциональная кнопка F4
Когда подсветка выключена, нажатие
любой кнопки включает подсветку, но
не приводит к выполнению ее функции
(кроме кнопки ВКЛ/ВЫКЛ ).
Пт
Комн
Уст. темп.
Режим
Темп. Вент.
Охлажд.
Авт.
Главн.
Основной экран:
Стрелка
Страница
Главное меню
Угол㨯жалюзи㨯вент.(Lossnay)
Макс. мощность
Таймер
Таймер на неделю
Тих.реж.нaр
Функции функциональных кнопок
меняются в зависимости от экрана.
См. подсказку по функциям кнопок,
которая отображается в нижней
части ЖК-экрана для функций,
которые работают в данном окне.
При централизованном управлении
системой подсказка по функциям
для заблокированных кнопок
отображаться не будет.
Главное окно Главное меню
Подсказка по функциям
7890 7890
