11

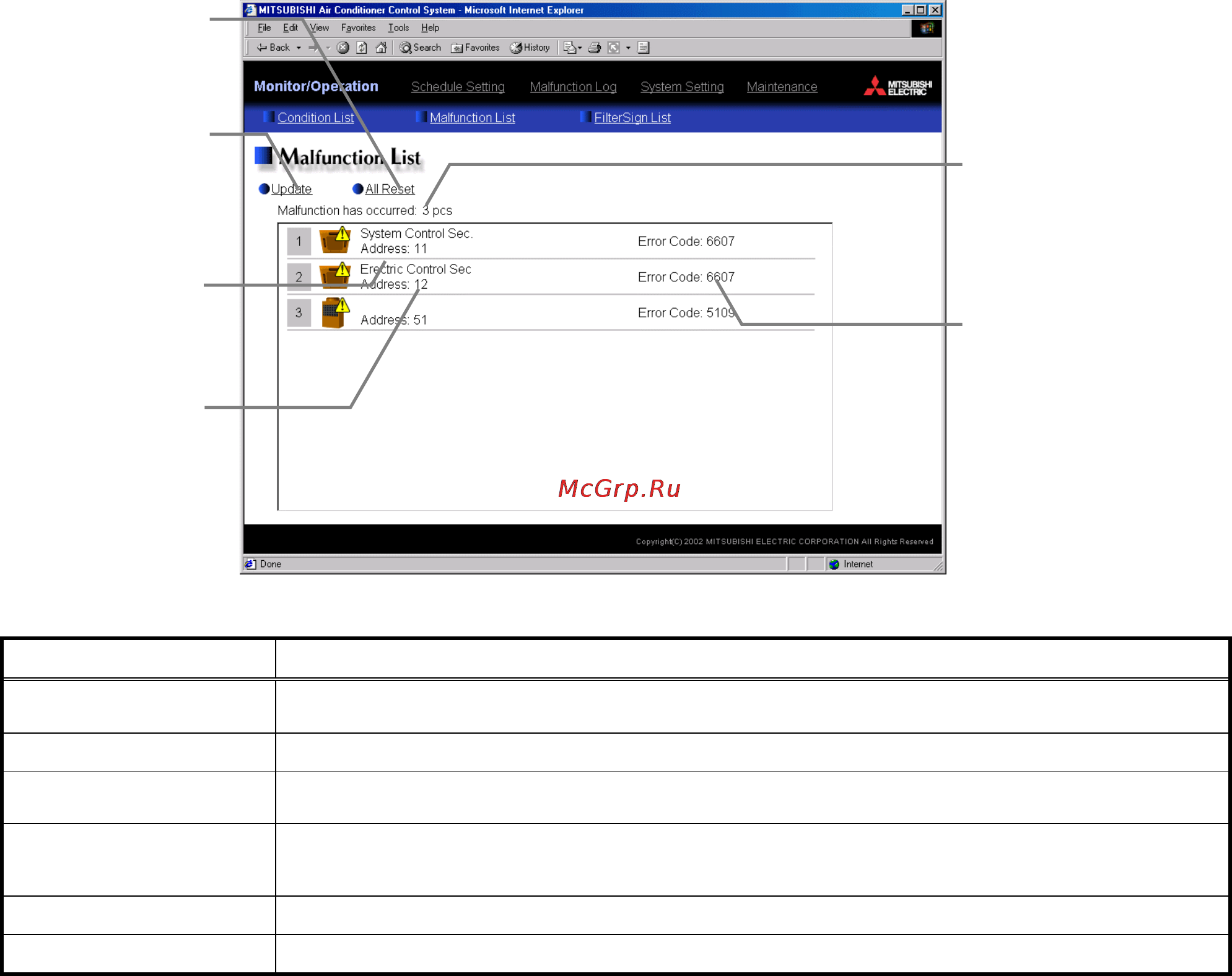

3-4 Список неисправных блоков в системе
Используя меню [Monitor/Operation], выберите подменю [Malfunction List]. Ниже появится список блоков
неисправных в текущее время.
Элемент
Обновить информацию
Нажмите [Update] для того, чтобы убедиться что отображается самая последняя
информация
Сбросить все Используйте кнопку [All Reset] для удаления информации о неисправностях из всех приборов
Количество неисправных
приборов
Отображается количество неисправных блоков
Наименование группы
Примечание: Такие приборы как наружные блоки или центральные контроллеры не могут быть
зарегистрированы в какой-то одной группе. Поэтому при неисправностях этих приборов
поле "Наименование группы" будет пустым
Адрес блока Обображается адрес неисправного устройства
Код неисправности Код неисправности, послужившей причиной сбоя в работе системы
Код неисправности
Обновить
информацию
Сбросить все
Удаление информации
о неисправностях из
всех приборов
Наименование
группы
Адрес блока
Количество
неисправных
приборов
Описание
Нажмите для сбора
информации о неисправных
приборах
