7
3-2 Контроль состояния внутренних блоков
Ниже описан способ контроля рабочих параметров групп внутренних блоков на групповом экране
или груп блоков в объединениях. Если имя пользователя и пароль были ведены правильно, то
появляется экран, на котором помещены иконки всех групп внутренних блоков в системе.
Примечание: Если программное обеспечение вашего прибора имеет версию ниже чем 2.10, то для обновления
экрана следует нажимать кнопку [Update]. В последующих версиях программного обеспечения предусмотрено
автоматическое обновление экрана. Для обновления ПО прибора обратитесь к поставщику оборудования.

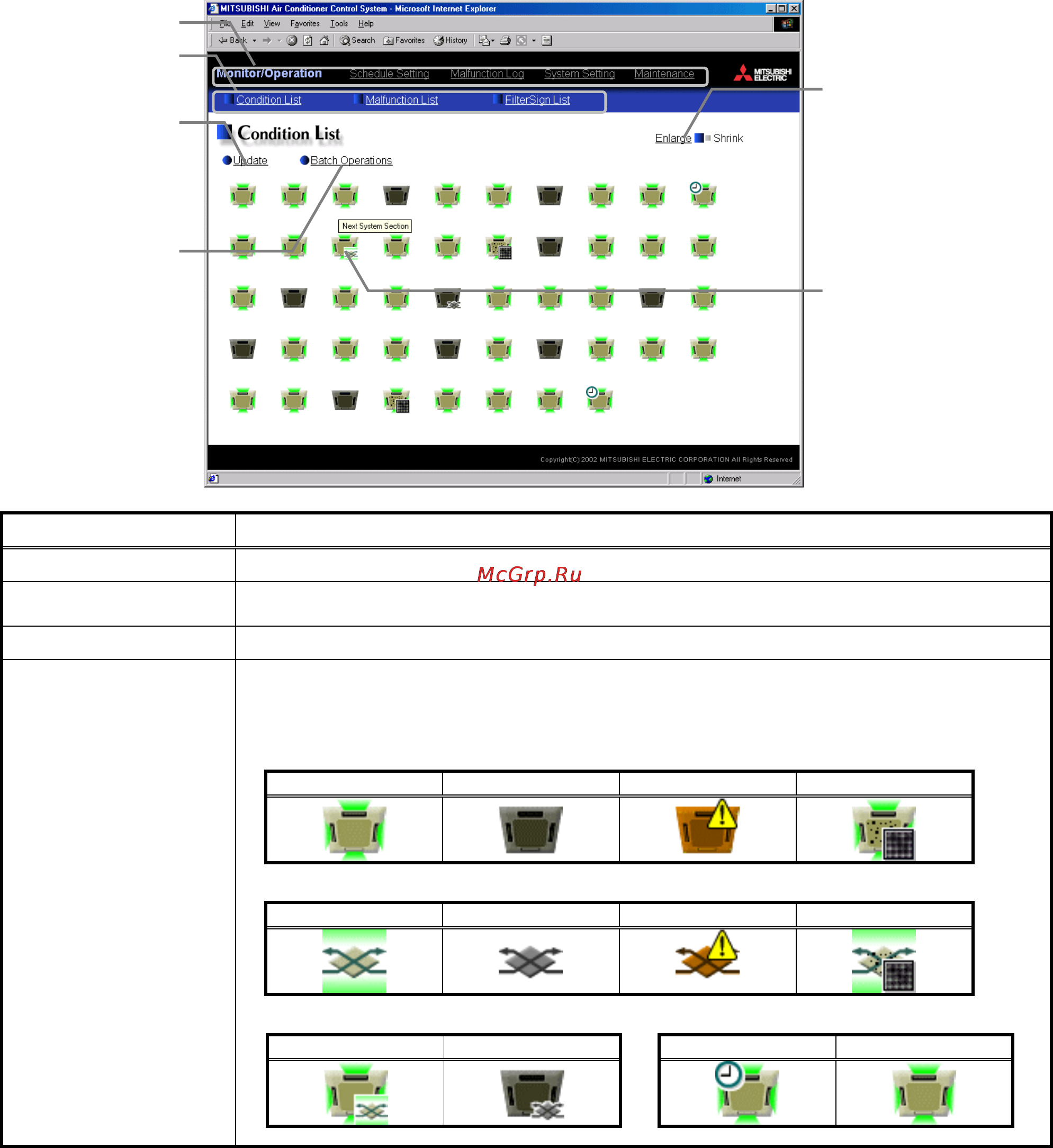

3-2-1 Контроль режимов работы всех групп в системе
Нажмите кнопку [Monitor/Operation] в меню (на черном фоне), а затем - [Condition List] в подменю (на
синем фоне). Появится экран оборажающий все группы в системе.
Этот экран удобен для просмотра состояния групп (включен/выключен, неисправен и др.). Например,
какие кондиционеры забыли выключить при уходе?
Элемент
Enlarge Переключает в окно более детальной информации о рабочих параметрах группы
Update
Используйте для приведения экрана в актуальное состояние (обновление)
Batch operation Одновременное управление всеми группами
Иконки кондиционеров
Иконки используются для индикации состояния группы. При наведении указателя
мыши на иконку появляется всплывающая подсказка с именем группы. Для перехода к
управлению группой нажмите на иконку.
(1) Внутренние блоки кондиционеров
(2) Приточно-вытяжные установки Лоссней
(3) Связанная группа кондиционер-Лоссней (4) Таймер для группы
Подробнее
Используется для доступа к
управлению группами в
объединениях (Block)
Иконки групп
Иконки используются для
индикации состояния группы.
При наведении указателя
мыши на иконку появляется
всплывающая подсказка с
именем группы.
Для перехода к управлению
группой нажмите на иконку.
[Update] -
обновление
экрана
Batch operation
Используется для
одновременного
управления всеми
группами
Меню
Подменю
Включен Неисправен Чистка_фильтра
Установлен Не установлен
Описание
Выключен
Включен Выключен Неисправен Чистка_фильтра
Включен
Выключен
