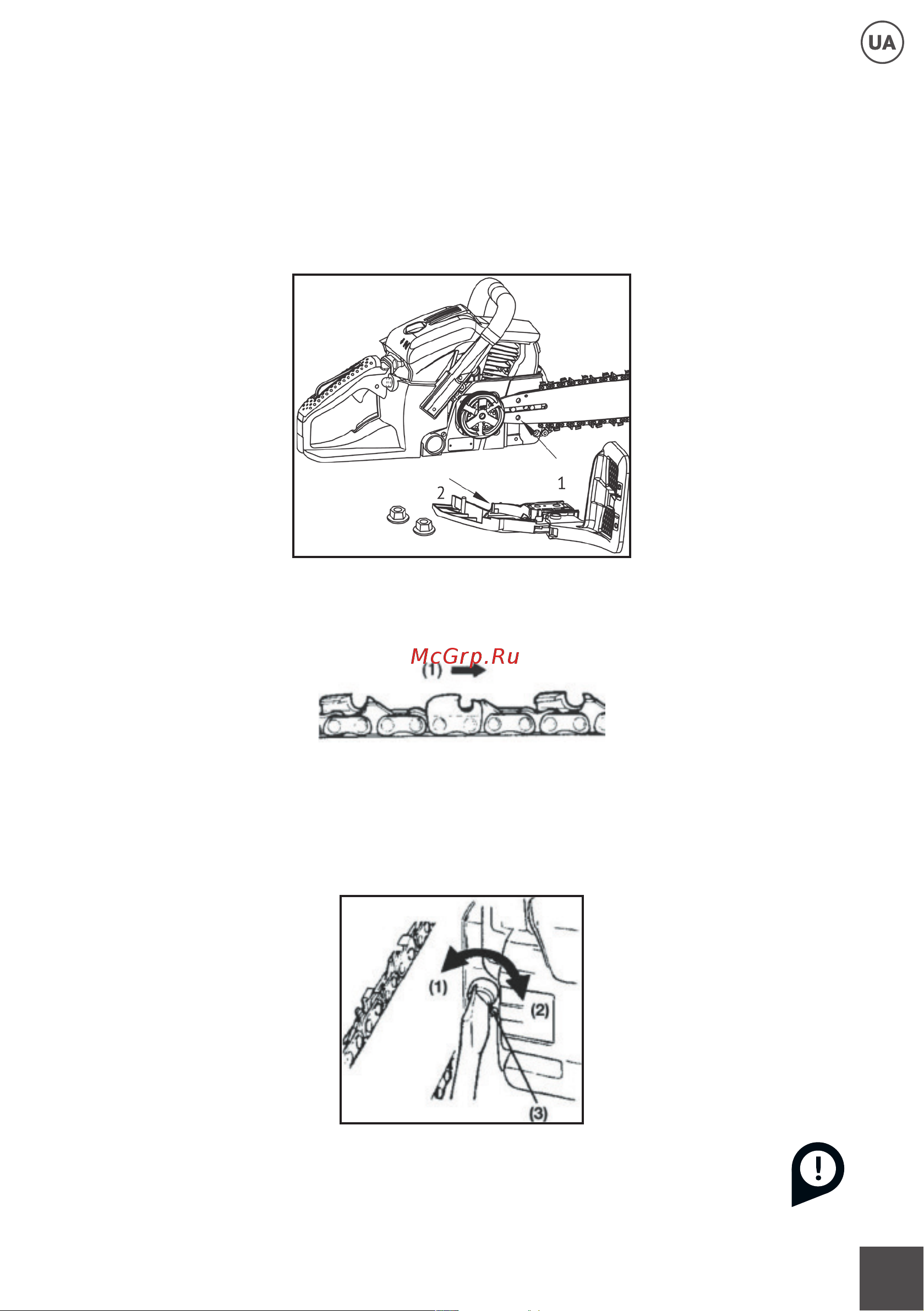

Установка шини та ланцюгу на корпус пилки
• Змістити захисний кожух в сторону передньої рукоятки і переконатися, що ланцюгове гальмо
вимкнене.
• Послабити гайки і зняти кожух ланцюга.
• Встановити ріжучу ланку, що входить в комплектацію.
• Провернути ланцюг на ланцюговому колесі, і одночасно встановити на корпус пилки шину.
Відрегулювати положення гайки механізму натягу ланцюга до нижнього отвору направляючої
шини (Мал. 3).
Мал. 3
Зверніть увагу на правильність встановлення напрямку обертання пильного ланцюга (Мал. 4).
Мал. 4
• Встановіть гайку натягу ланцюга в нижній отвір направляючої шини і потім встановіть кришку
ланцюга. Затягніть кріпильну гайку пальцями.
• Утримуючи наконечник шини, відрегулюйте натяг ланцюга, повернувши гвинт регулювання
натягу до тих пір, поки пильний ланцюг не натягнеться належним чином.
Мал. 5
Дуже важливо стежити за правильністю натягу ланцюга. Неправильний натяг може
призвести до швидкого зношування направляючої шини або до легкого зіскакуванню лан-
цюга. Особливо потрібно звернути на це увагу при установці нового ланцюгу, оскільки при
першому використанні він може розтягнутися.
1. Послабити
2. Затягнути
3. Гвинт регулювання
натягу ланцюга.
1. Напрямок
обертання ланцюга
1. Отвір
2. Кожух ланцюга
Pirms elektriskās iekārtas lietošanas uzmanīgi
izlasiet instrukciju
Prieš pradėdami naudoti įranga, būtinai atidžiai
perskaitykite šį žinyną
Enne seadmete kasutamist tuleb lugeda
hoolikalt kasutusjuhendit
35
