Періодичне технічне обслуговування
Охолоджуючі ребра циліндра
Накопичення бруду між охолоджуючими ребрами циліндру може призвести до перегріву двигуна.
• Необхідно періодично виконувати перевірку і очистку ребер циліндру після зняття повітря-
ного фільтру та кришки циліндру.
• При установці кришки циліндру, необхідно переконатися в правильності розводки перемика-
ча і правильному положенні ізолюючих шайб.

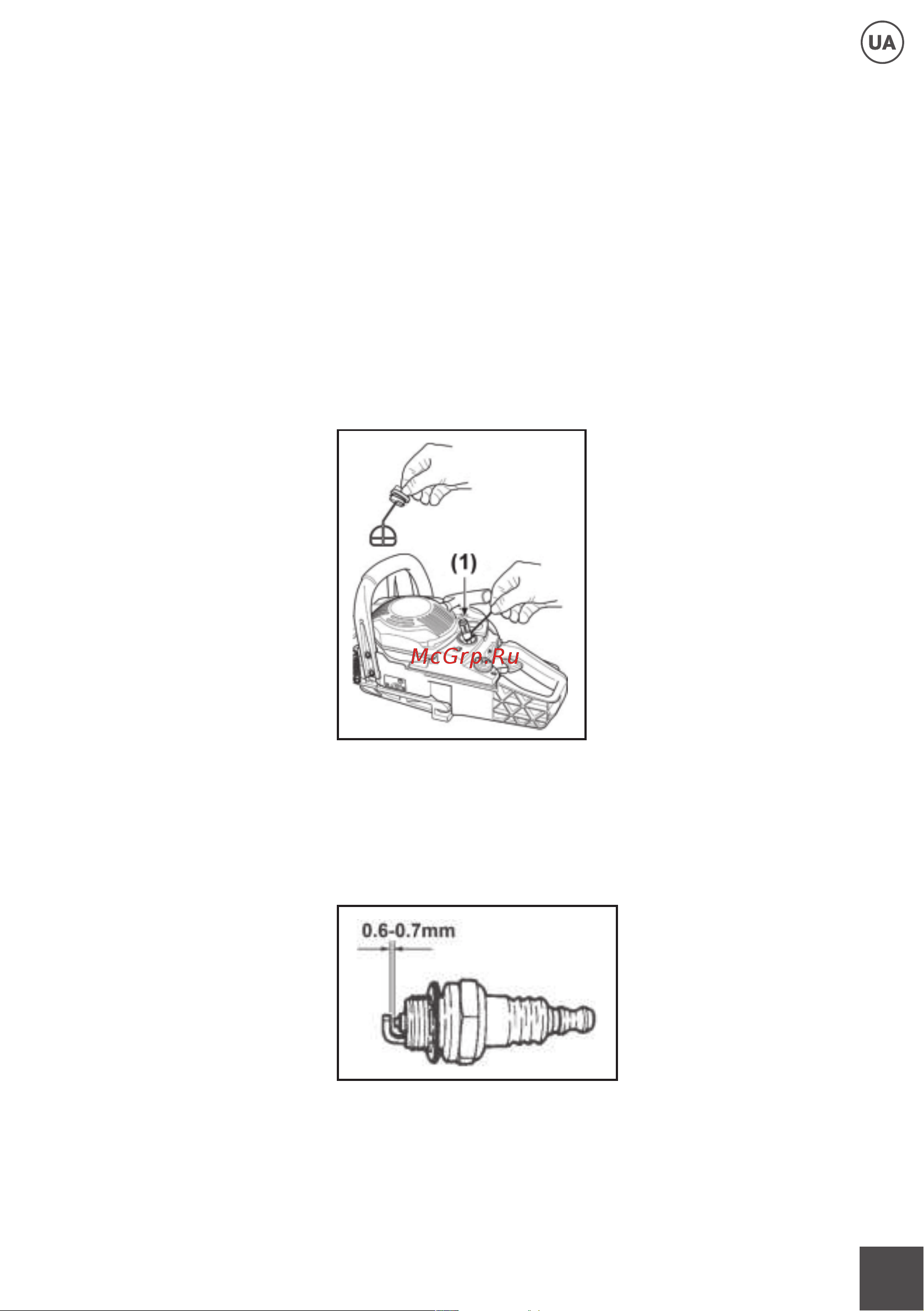

Паливний фільтр
• Зняти фільтр з отвору за допомогою дротяного гачка.
• Розібрати і промити його в бензині або замінити на новий при необхідності.
• Після видалення фільтра використовувати затиск для утримання кінця повітрозбірника.
• При складанні фільтру не допускати попадання частинок фільтру або бруду всередину
повітрозбірника.
Мал. 25
Свіча запалювання
Для очищення електродів використовується дротяна щітка. При необхідності відновити зазор до
розміру 0.65 мм. Тип свічки запалювання: NHSP LD L8RTF або СНАМРION RCJ7Y або NGK BPMR7A
(Мал. 26).
Мал. 26
Зірочка приводу
Перевірити на предмет наявності тріщин і зношеності, що заважають роботі системи приводу дви-
гуна. При надмірному зношуванні, необхідно замінити зірочку на нову. Ніколи не надягайте новий
ланцюг на зношену зірочку або зношений ланцюг на нову зірочку.
Pirms elektriskās iekārtas lietošanas uzmanīgi
izlasiet instrukciju
Prieš pradėdami naudoti įranga, būtinai atidžiai
perskaitykite šį žinyną
Enne seadmete kasutamist tuleb lugeda
hoolikalt kasutusjuhendit
45
