Hyundai X 5320 [39/52] Регулювання карбюратора
![Hyundai X 5320 [39/52] Регулювання карбюратора](/views2/1815722/page39/bg27.png)

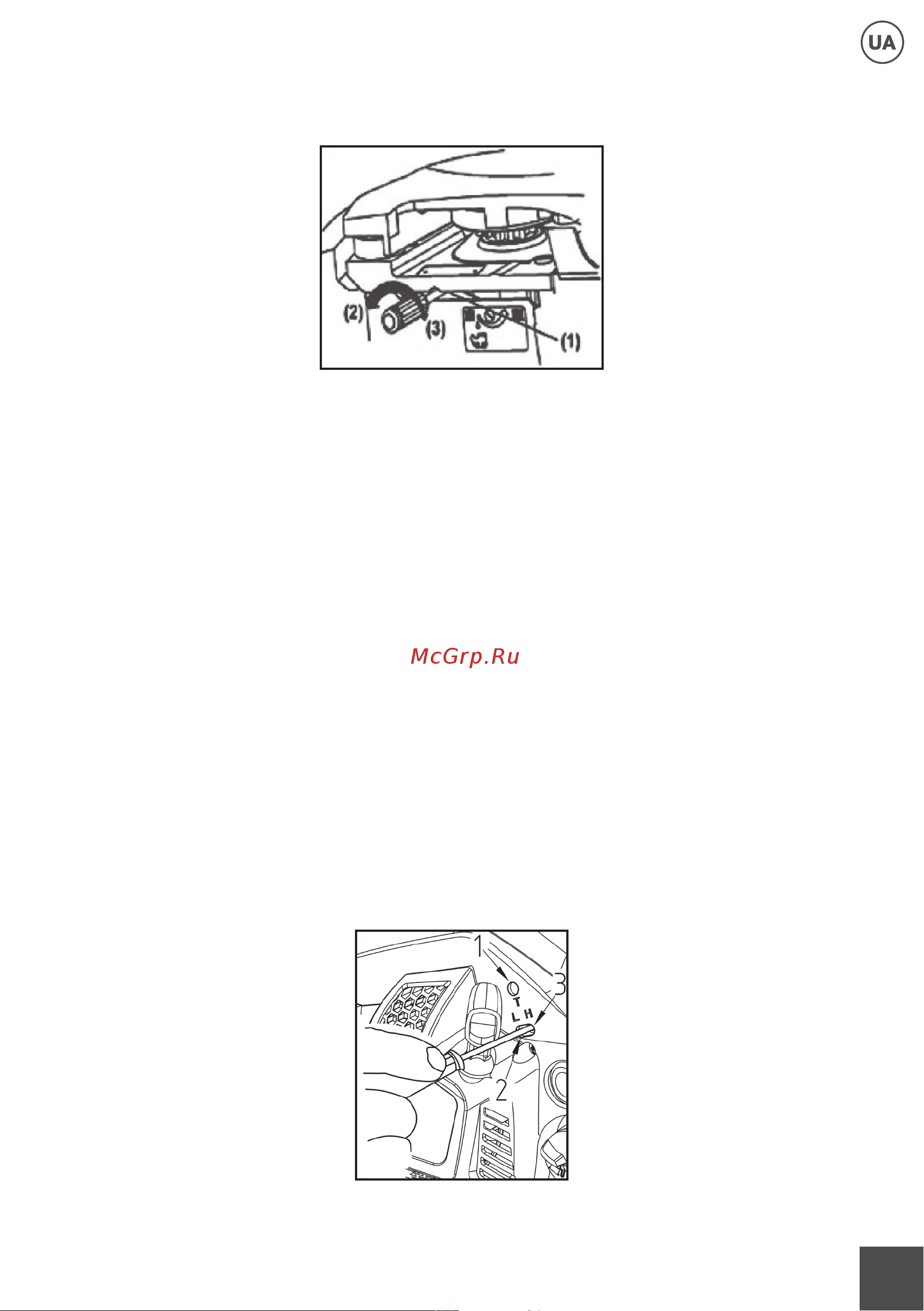

Для регулювання потоку мастила вставте викрутку в отвір в нижній частині зчеплення. Мал. 11.
Виконайте регулювання відповідно до умов роботи.
Мал. 11
1. Шток регулювання потоку мастила для ланцюга
2. Сильно
3. Слабо
Мастильний бак повинен бути практично порожнім до моменту спустошення
бака з паливом. Мастило необхідно заливати кожен раз, при заправці бензо-
пили паливною сумішшю.
Регулювання карбюратора
Карбюратор на вашій бензопилі відрегульований на заводі-виробника, але в результаті наванта-
жень і умов експлуатації може знадобитися більш точне налаштування.
Якщо виникла така необхідність, але Ви не маєте відповідної технічної кваліфікації, регулювання
карбюратора потрібно робити тільки в авторизованому сервісному центрі.
Перед регулюванням карбюратора важливо переконатися, що повітряні / паливні фільтри чисті
і нові, пила заправлена паливною сумішшю у відповідних технічних вимог (див. стр. 12 даного
керівництва) пропорції.
Налаштування карбюратора повинно виконуватися з встановленою шиною
ланцюга.
Якщо ви маєте намір провести регулювання карбюратора самостійно, виконайте наступні дії:
• Положення голок H (Мал. 12 поз.3) і L (Мал. 12 поз.2) обмежені кількістю поворотів так, як
показано на рисунку нижче. Н голка -1/4, L голка - 1/4.
Мал. 12
Pirms elektriskās iekārtas lietošanas uzmanīgi
izlasiet instrukciju
Prieš pradėdami naudoti įranga, būtinai atidžiai
perskaitykite šį žinyną
Enne seadmete kasutamist tuleb lugeda
hoolikalt kasutusjuhendit
39
