ПРИМEЧAНИE!

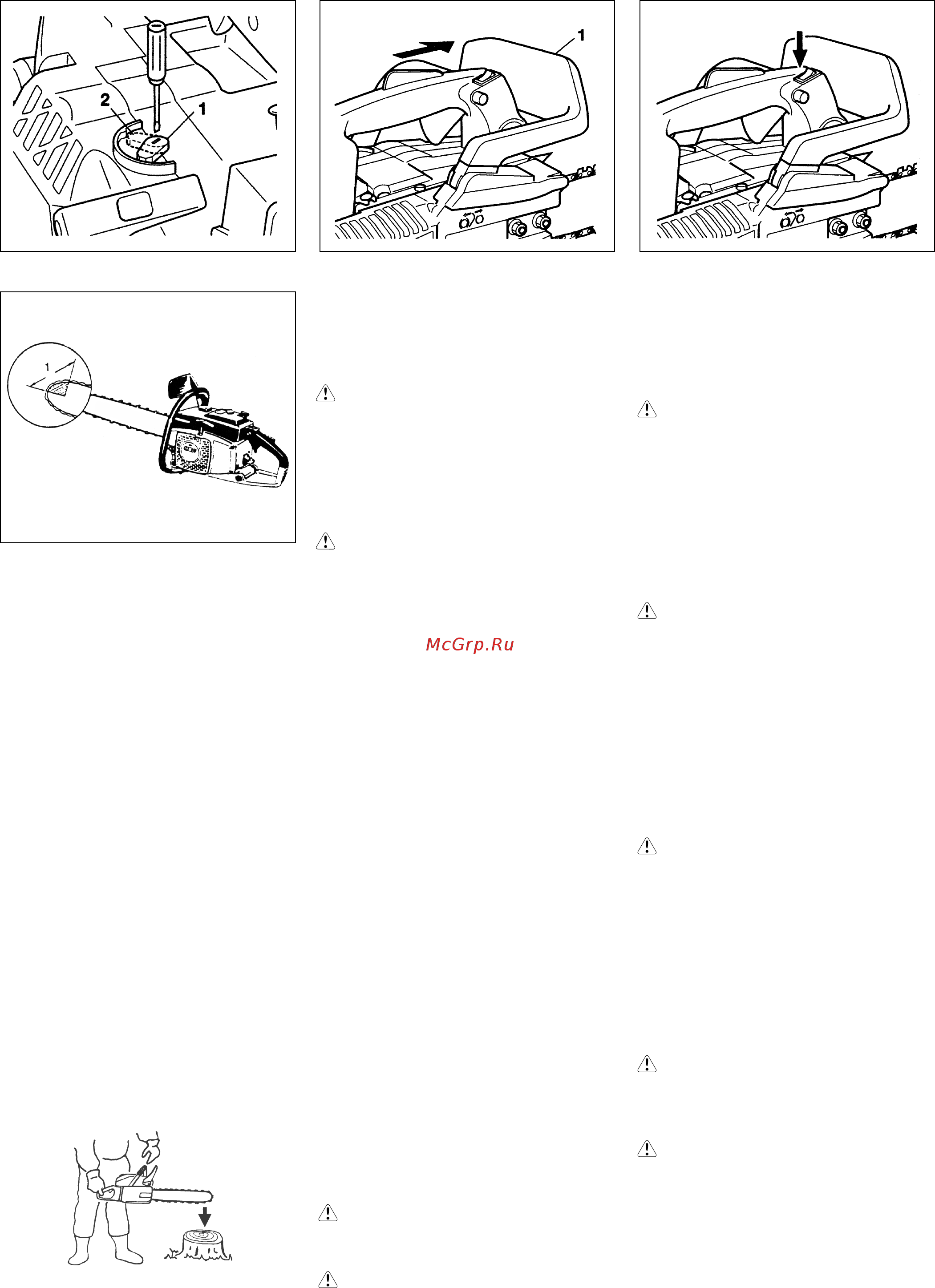

Система противообледенения (Рис.2-4B)
Eсли Вы используете устройство зимой или
в холодную погоду, переместите уровень
вперёд (2) для защиты карбюратора от
обледенения, в противном случае просто
оставьте уровень в его обычном положении
(1).
Действие цепного тормоза (Рис. 2-5)
Цепной тормоз (1) (если имеется)
предназначен для действия в аварийной
ситуации, такой, как отдача. Перед
применением проверить его
работоспособность.
Применение тормоза осуществляется путём
движения переднего защитного щитка в
сторону шины. Во время действия цепного
тормоза, даже если вытянут дроссельный
рычаг, скорость двигателя не возрастает и
цепь не вращается. Для деблокировки
тормоза следует вытянуть вверх рычаг
цепного тормоза.
Как подтвердить:
1) Отключить двигатель.
2) Удерживая цепную пилу горизонтально,
отпустить руку с передней рукоятки,
ударить концом направляющей шины о
пень или кусок дерева и подтвердить
действие тормоза. Рабочий уровень
меняется в зависимости от размера
шины.
В случае, если тормоз не эффективный,
обратитесь к дилеру для инспекции и
ремонта.
Если двигатель продолжает вращаться с
высокой скоростью при действующем
тормозе, муфта перегревается и вызывает
неполадку.
ПРЕДОСТЕРЕЖЕНИЕ!
ОПАСНОСТЬ ОТДАЧИ (Рис. 2-7)
Самой большой опасностью при работе с
цепной пилой является возможность
отдачи. Отдача может возникнуть, когда
верхний конец направляющей шины
натыкается на объект или когда дерево
закрывает и защемляет пильную цепи при
резке.
Контакт конца шины в некоторых случаях
может вызвать молниеносную обратную
реакцию, выбрасывая направляющую шину
вверх и назад на оператора. Защемление
пильной цепи может также резко отбросить
направляющую шину назад, на оператора.
При любой из этих реакций Вы можете
потерять контроль над пилой, что повлечёт
за собой серьёзную травму.
Даже если Ваша пила имеет безопасную
конструкцию, Вам не следует полагаться
только на эти меры обеспечения
безопасности.
Всегда следите за положением конца шины.
Отдача возникнет, если Вы позволите зоне
отдачи (1) шины задеть объект.
Не пользуйтесь этим участком. Отдача
вследствие защемления происходит при
перекрытии и защемлении верхней части
направляющей шины. Следите за процессом
и убедитесь, что распил сохраняется
открытым, когда Вы прорубаете насквозь.
Сохраняйте контроль, когда двигатель
работает, при этом всегда крепко держите
пилу правой рукой за заднюю рукоятку,
левой рукой за переднюю рукоятку, а Ваши
пальцы должны охватывать рукоятки.
Всегда держите пилу во время эксплуатации
двумя руками и выполняйте распил при
высокой скорости двигателя.
ПРЕДОСТЕРЕЖЕНИЕ!
Не тянитесь и не пилите выше уровня
плеч.
ПРЕДОСТЕРЕЖЕНИЕ!
Будьте чрезвычайно осторожны во
время срубания, не пилите при высоком
положении носовой части или над
уровнем плеч.
ЦЕПНОЙ ОГРАНИЧИТЕЛЬ
Цепной ограничитель находится на
шпиндельной головке, точно под цепью, и
препятствует удару цепью оператора
цепной пилы в случае её обрыва.
ПРЕДОСТЕРЕЖЕНИЕ!
Не стойте в одной линии с цепью во
время распиливания.
ОСНОВНЫЕ МЕТОДЫ ВЫПОЛНЕНИЯ
РУБКИ, ОБРЕЗКИ СУЧЬЕВ И
РАСКРЯЖЁВКИ
Следующая информация является общим
введением в методику распиливания
древесины.
ПРЕДОСТЕРЕЖЕНИЕ!
Данная информация не содержит
описание всех специфических ситуаций,
которые могут зависеть от различий
топографии, растительности, типа
древесины, формы и размера деревьев
и т.п. Обратитесь к Вашему сервисному
дилеру, лесничему или в местные
учебные заведения по лесоводству для
консультаций об особенностях валки
леса в Вашем регионе, это поможет
сделать Вашу работу более
эффективной и безопасной.
ПРЕДОСТЕРЕЖЕНИЕ!
Избегать валки леса при
неблагоприятных погодных условиях,
таких, как густой туман, интенсивный
дождь, сильный холод и ветер и т.п.
Неблагоприятная погода быстро
утомляет и создаёт потенциально
опасные условия, такие, как скользкий
грунт.
Сильный ветер может свалить дерево в
неожиданном направлении, что влечёт
за собой ущерб имущества и здоровья.
ОСТОРОЖНО!
Не применять цепную пилу в качестве
рычага или в целях, для которых она не
предназначена.
ПРЕДОСТЕРЕЖЕНИЕ!
Избегать столкновения с
препятствиями, такими, как пни, корни,
камни, ветки и срубленные деревья.
Обращать внимание на ямы и канавы.
Проявляйте повышенную бдительность
при работе на откосах или неровном
грунте. Отключайте пилу при
перемещении с одного рабочего места на
другое.
Всегда производите распиливание при
широко открытом дросселе. Медленно
движущаяся цепь может легко
зацепиться и вынуждает пилу работать
рывками.
Если тормоз срабатывает во время
эксплуатации, немедленно деблокируйте
дроссельный рычаг, чтобы остановить
двигатель.
ПРЕДОСТЕРЕЖЕНИЕ!
Не переносить машину с работающим
двигателем.
Остановка (Рис. 2-6)
Снизить скорость двигателя и переместить
выключатель зажигания в положение
остановки.
Рис.2-4B Рис.2-6
Рис.2-7
Рис.2-5
