RU-13
R
U
Рис
Рис
Рис
Рис
Рис
Рис
ПРЕДОСТЕРЕЖЕНИЕ!
При заточке цепи следует использовать
перчатки.
ПРЕДОСТЕРЕЖЕНИЕ!
Проследите за тем, чтобы закруглить
переднюю кромку в целях снижения
вероятности отдачи или поломки скобы
траверсы.
1. Верхняя пластина
2. Рабочий угол
3. Боковая пластина
4. Впадина
5. Пята
6. Шасси
7. Заклёпочное отверстие
8. Мысок
9. Глубиномер
10. Скорректировать угол на верхней
пластине (степень угла зависит от типа
цепи)
11. Слегка выступающий "крючок" или точка
(изгиб на неостроконечной цепи)
12. Верх глубиномера на соответствующей
высоте, ниже верхней пластины
13. Передняя часть закруглённого
глубиномера

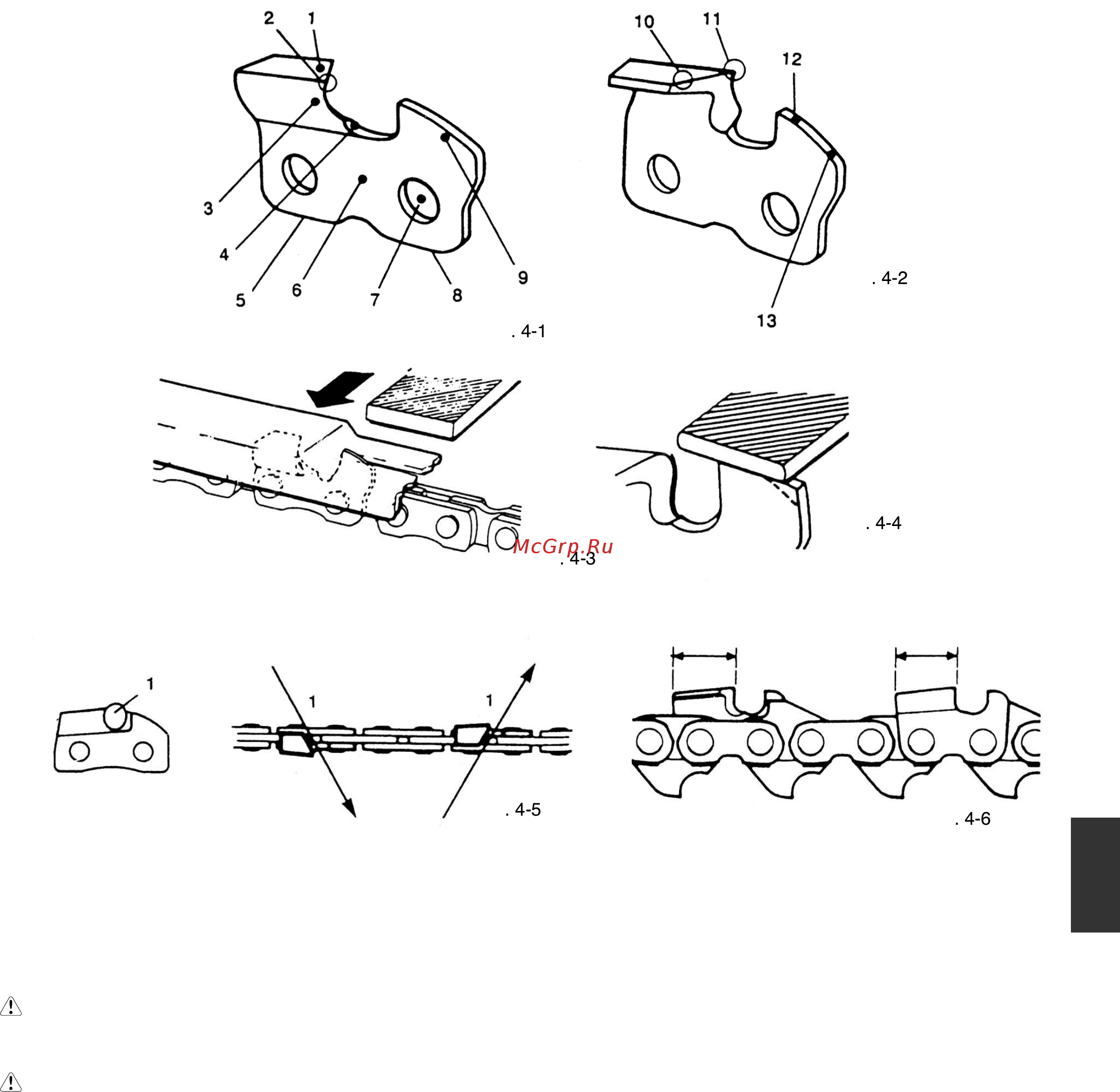

ЗАТОЧКА ЦЕПИ Детали режущего
инструмента. (Рис. 4-1, 2)
СНИЖЕНИЕ ГЛУБИНОМЕРОВ
ПОСРЕДСТВОМ НАПИЛЬНИКА
1) Если Вы затачиваете режущий
инструмент держателем напильника,
следует проверить и снизить глубину.
2) Проверяйте глубиномеры каждую третью
заточку.
3) Поместить инструмент глубиномера на
режущий инструмент. Если глубиномер
выступает, обработать напильником его
уровень посредством верхней части
инструмента. Всегда затачивать
напильником по направлению изнутри
цепи в сторону наружного режущего
инструмента. (Рис. 4-3)
4) Закруглить передний угол для придания
оригинальной формы глубиномера после
использования инструмента глубиномера.
Всегда выполнять рекомендованную
настройку глубиномера, как указано в
руководстве по техобслуживанию или
руководстве пользователя пилы.
(Рис. 4-4)
ОБЩИЕ ИНСТРУКЦИИ ДЛЯ ЗАТОЧКИ
РЕЖУЩЕГО ИНСТРУМЕНТА
Обрабатывать напильником (1) режущий
инструмент на одной стороне цепи, по
направлению изнутри наружу.
Обрабатывать напильником только
движением вперёд. (Рис. 4-5)
5) Поддерживать одинаковую длину всех
режущих инструментов. (Рис. 4-6)
и
с
и
с
и
в
ой
тия
а
.
б
отать
е
нии.
м
ь
ко
а
сла в
а
сло.
м
