8
UKR
7 ПОРЯДОК РОБОТИ

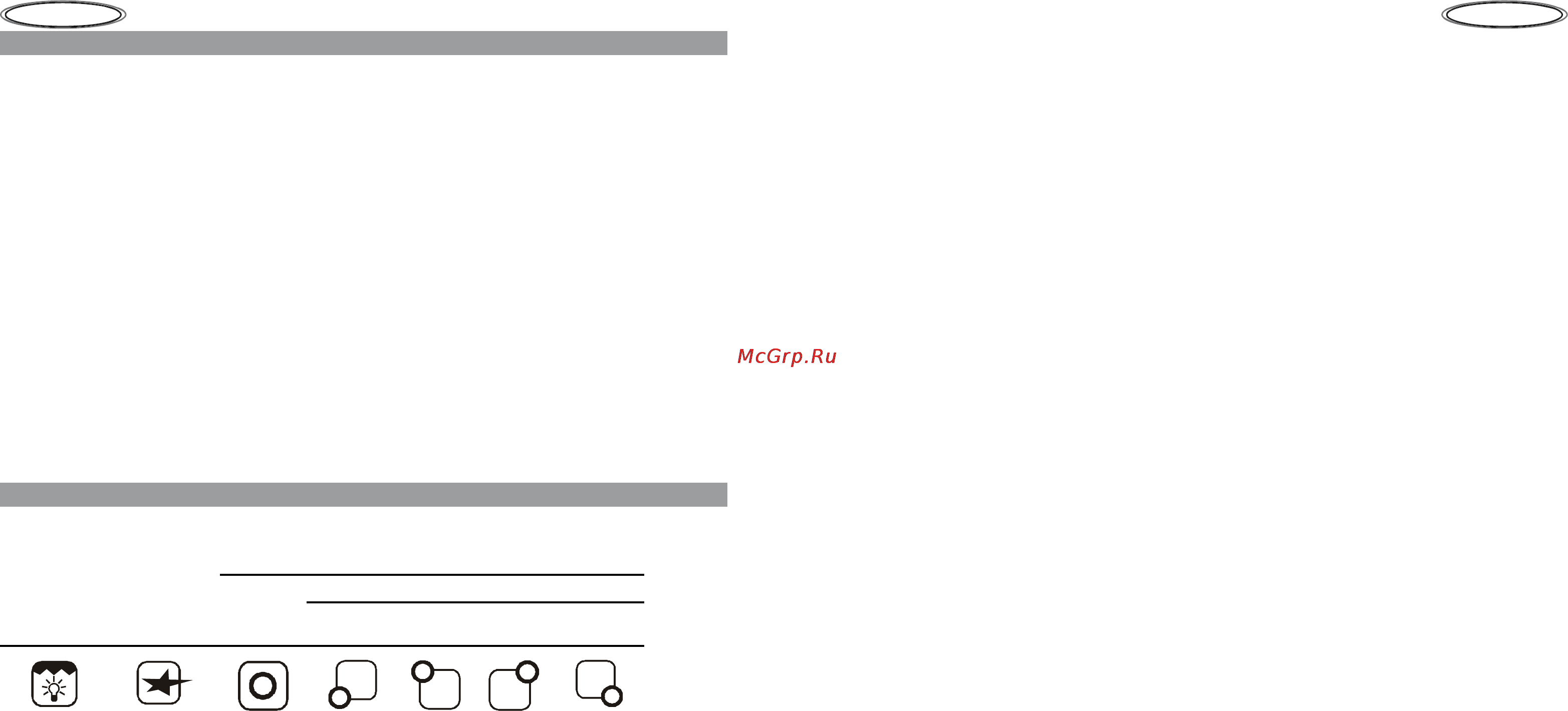

7.1 Умовні позначення функцій ручок, кнопок та вимикачів на панелі плити показані в таблиці 4.
Освітлення
духовки
Електро-
розпал
Пальники
духовкистолу
лівий
передній
лівий
задній
правий
задній
правий
передній
ТАБЛИЦЯ 4 - УМОВНІ ПОЗНАЧЕННЯ НА ПАНЕЛІ ПЛИТИ
7.1.1 Принцип управління кранами показаний на рисунку А.6.
7.2 Ввімкнення пальників столу
7.2.1 Щоб розпалити пальник столу, необхідно:
1) піднести палаючий сірник до отворів змішувача 18 (рисунок А.1);
2) натиснути та повернути ручку крана пальника (позиція 13 на рисунку А.1 та таблиця 4) проти
ходу годинникової стрілки на 90
0
до сполучення завуженої частини ручки крана зі знаком на панелі,
що позначає, що кран відкритий максимально (великий факел, рисунок А.6);
7.2.2 Щоб розпалити пальник столу за допомогою електророзпалу (моделі 102, 103, 106,107,113,
202, 203, 206, 207, 213), необхідно:
1) відкрити максимально кран пальника;
2) натиснути кнопку електрозапалу на декілька секунд (до запалювання газу).
Якщо пальник не запалився, кнопку електророзпалу вдруге нажати та відпустити
Увага! Якщо після п’ятиразового натиску кнопки електророзпалу або впродовж п’яти
секунд пальник не запалився - слід закрити кран та до з’ясування причини незапалення
пристроєм електророзпалу не користуватись.
3) в плиті, обладнаною автоматом безпеки (моделі 106,107, 206, 207), утримуючи натиснутою
ручку крана, необхідно дочекатися загоряння полум’я і після цього продовжувати утримувати ручку
натиснутою протягом 10 с;
4) відпустити ручку і переконатися, що полум’я не згасло.
7.2.3 Регулювання iнтенсивностi горiння слiд здiйснювати подальшим поворотом ручки проти
ходу годинникової стрiлки. При поворотi до упору пальник буде працювати у режимi «мале полум’я»
(рисунок А.6).
6.1 До системи газопостачання або балону плита повинна бути підключена
кваліфікованим персоналом спеціалізованих організацій, що мають дозвіл
(ліцензію) на встановлення та обслуговування газових приладів - механіками
газової служби або сервісного центра (список майстерень наведений у сервісній
книжці).
Увага! У випадку невиконання даної вимоги власник плити втрачає право на
безкоштовний ремонт і технічне обслуговування протягом гарантійного терміну
експлуатації.
Відмітку про установку та підключення виконавець повинен зробити в сервісній книжці. Роботи
по введенню плити в експлуатацію оплачуються її власником.
6.2 Категорично забороняється переробка плити!
6.3 Для підключення до електромережі напругою 220 В змінного струму частотою 50 Гц плити
оснащені спеціальним термостійким шнуром живлення 1 (рисунок А.1). При його пошкодженні, щоб
уникнути небезпеки, заміна виконується виробником або сервісним центром. Необхідно устано-
вити розетку на відстані не більше, ніж 1,5 м від плити.
6.4 Якщо плита комплектується металевою або скляною кришкою, її необхідно встановити на
стіл. При встановленні металевої кришки (виконання 4А, 5А, 4В, 5В) за варіантом 1 (рисунок А.4)
дістаньте з духовки пакет з комплектуючими - кронштейнами кришки. Кронштейни необхідно надіти
прорізом на задній бортик кришки столу до упору. Взяти кришку так, щоб кронштейни сходилися з
планками і, злегка надавлюючі на кришку (до легкого клацання), вставити кронштейни в планки. При
встановленні металевої кришки за варіантом 2 вставте кронштейни в отвіри вставок. Установлення
скляної кришки (виконання 6А, 7А, 6В, 7В) виконуйте згідно з рисунком А.5: встановіть втулки, що
розташовані на скляній кришці, в пази кронштейнів. При комплектації плити металевим щитком
(виконання 1А, 3А, 1В, 3В) його установлення виконується за допомогою гвинтів, які необхідно
вставити в суміщені отвори в столі плити та щитку, і знизу закріпити гайками.
6 ПІДГОТОВКА ДО РОБОТИ
73
- shlang butun uzunasi bo’ylab tekshirish uchun joiz bo’lishi lozim.
Diqqat! Mexanik shikastlanishlar aniqlangan taqdirda, shlang zudlik bilan almashtirilishi
lozim. SHlangni ta’mirlash mumkin emas!
7 Gaz plitasini o’rnatish vaqtida, quyidagilarni hisobga olish zarur:
- gaz plitasining yon devoridan oshxona mebeligacha va gaz plitasining orqa devoridan oshxona
devori yuzasigacha bo’lgan masofa 15 mm.dan kam bo’lmasligi lozim (A.3-rasm);
- gaz plitasining stolidan gaz plitasi ustida o’rnatilgan oshxona mebeli elementlarigacha bo’lgan
masofa 700 mm.dan kam bo’lmasligi lozim;
- stolning asosiy yuzasidan yuqori joylashgan mebel gaz plitasining yon devori yuzasidan eng
kamida 100 mm masofada o’rnatilishi lozim.
8 Gaz plitasining 8-son oyoqchalari balandligini rostlash orqali (A.1-rasm), stolni gorizontal holatga
qo’ying.
Diqqat! Gaz plitasini nazarda tutilgan o’lchamlarga muvo q, bevosita oshxona poliga
o’rnatish lozim. Gaz plitasini biror-bir narsa (taglik) ustiga o’rnatmaslik lozim. Gaz plitasi montaj
qilingandan so’ng, joyidan qo’zg’atmang.
9 Ulashdan oldin, gaz plitasida o’rnatilgan konussimon naycha (soplo)larning ulanish shartlariga
muvo qligini tekshirib ko’rish (gaz turi va bosimi – 2.1, 2.2-bandlarga qarang) va, zarur hollarda,
1-jadvalga asosan, ularni almashtirish lozim.
Plitani boshqa gaz turiga sozlash uchun quyidagilarni amalga oshirish zarur:
— Yondirgich (gorelka)lar forsunkalarini 1-jadvalga asosan komplektda yetkazib beriladigan turlariga
almashtirish: Yondirgich (gorelka)lar forsunkalarining almashtirilishi 7 mm yon yuza kaliti yordamida
amalga oshiriladi;
— Kichik alanga hajmini rostlash (A.9-rasm):
- yondirgich (gorelka)ni yoqing;
- yondirgich (gorelka) jo’mragining dastasini “kichik alanga” holatiga buring;
- dastani yechib oling va jo’mrakning ichida yoki o’qi yaqinida joylashgan rostlash vintini kichik
alanga turg’un holatga kelmagunga qadar buring (bunda, boshqaruv panelini yechish zarurati ham
yuzaga kelishi mumkin);
suyultirilgan gazdan foydalanilgan taqdirda, rostlash vinti taqalgunga qadar burab qo’yilishi
lozim;
- jo’mrak “katta alanga” holatidan “kichik alanga” holatiga keskin burilganda, yondirgich (gorelka)
ning o’chib qolmasligini tekshiring. Agar alanganing o’chib qolishi yuz bersa, rostlash vintini burib,
qo’shimcha sozlashni amalga oshiring.
DIQQAT! Plita qayta sozlangandan so’ng, uni gaz sirqib chiqishi mavjud emasligi yuzasidan
tekshirib chiqish zarur.
DIQQAT! Ushbu barcha operatsiyalarni bajarish vaqtida plita elektr tarmog’idan uzib qo’yilgan
bo’lishi lozim.
UZB
