Функции
Цветной лазерный принтер Phaser 6500
Руководство пользователя
18
Компоненты принтера
Данный раздел содержит:
• Вид спереди на стр. 18
• Вид сзади на стр. 19
• Внутренние компоненты на стр. 19
• Панель управления на стр. 20

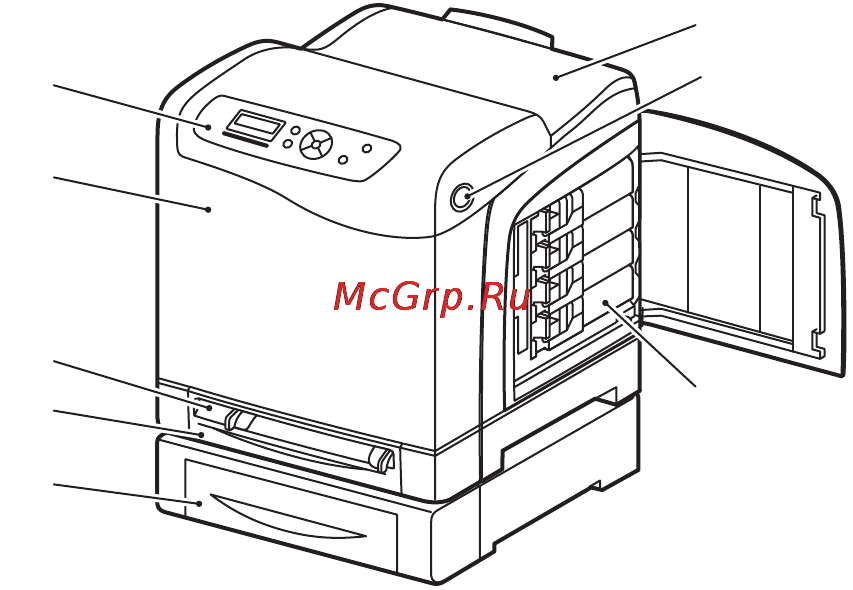

Вид спереди
Принтер Phaser 6500 (с дополнительным устройством подачи на 250 листов)
1. Дополнительное устройство подачи на 250 листов (лоток 2)
2. Лоток 1
3. Лоток для ручной подачи
4. Передняя крышка
5. Панель управления
6. Выходной лоток
7. Кнопка для открывания передней крышки и отпирания блока двусторонней печати.
8. Картриджи с тонером
p6500-001
5
6
4
3
2
1
8
7
