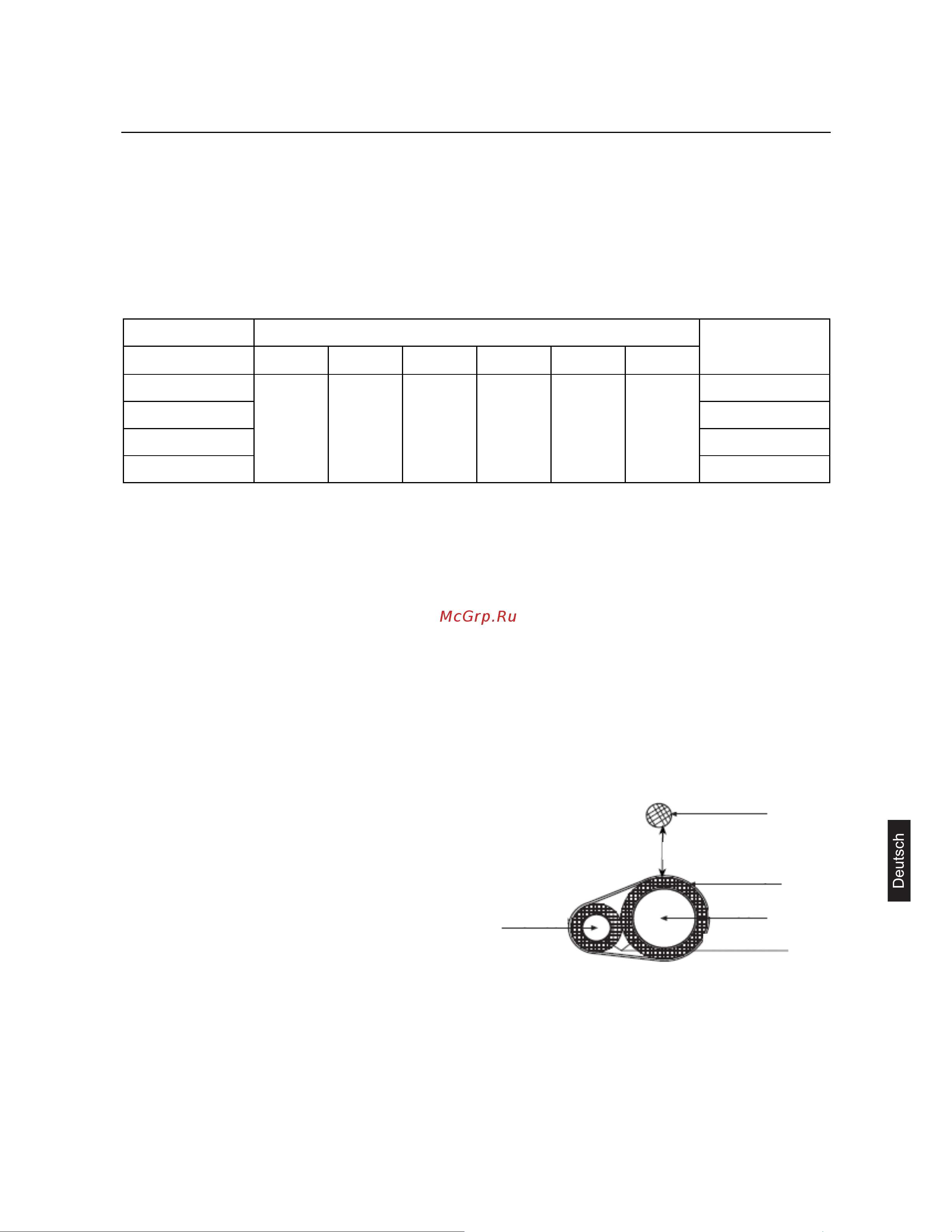

13
Installationsschritte
A. Füllmenge bei Leitungen ohne Kühlmittel ab Werk.
B. Das Gerät ist nur mit Standard-Füllmenge von Kühlmittel gefüllt (Verteilleitungslänge 0m).
Zusätzliche Füllmenge = reale Länge der Flüssigkeitsleitung x zusätzliche Menge pro Meter
Flüssigkeitsleitung
Zusätzliche Füllmenge = L1 x 0,35+L2 x 0,25+L3 x 0,17+L4 x 0,11+L5 x 0,054+L6 x 0,022
L1: Gesamtlänge von 22,22 Flüssigkeitsleitung L2: Gesamtlänge von 19,05 Flüssigkeitsleitung
L3: Gesamtlänge von 15,88 Flüssigkeitsleitung L4: Gesamtlänge von 12,7 Flüssigkeitsleitung
L5: Gesamtlänge von 9,52 Flüssigkeitsleitung L6: Gesamtlänge von 6,35 Flüssigkeitsleitung
C. Kühlmittel auffüllen und zusätzliches Auffüllen
Auffüllen von zusätzlichem Kühlmittel pro Meter (kg/m)
Modell
∅22,22 ∅19,05 ∅15,88 ∅12,7 ∅9,52 ∅6,35
Füllmenge ab
Werk
AU282FHERA 2,4kg
AU482FIERA 4,8kg
AU48NFIERA 4,4kg
AU6ONFIERA
0,35 0,25 0,17 0,11 0,O54 0,022
5,0kg
Hinweis: Für AU282FHERA: Bei einem Rohrdurchmesser von ∅6,35 und einer Rohrlänge von weniger
als 15m wird zusätzliches Kühlmittel nicht benötigt.
Hinweis:
• Um ein Eindringen verschiedener Öle in das Rohr zu verhindern, verwenden Sie bitte für R410A
gesonderte Werkzeuge, insbesondere Multi-Messgerät und Auffüllleitung.
• Vermerken Sie den Kühlmitteltyp in einer anderen Farbe auf dem Tank. R410A ist rosa.
• Füllzylinder können nicht verwendet werden, weil sich R410A beim Transfer in den Zylinder verändert.
• Beim Auffüllen mit Kühlmittel muss dieses in flüssiger Form aus dem Tank entnommen werden.
• Vermerken Sie das Kühlmittelvolumen entsprechend der Verteilleitungslänge auf dem Etikett.
Befestigung der Kühlmittelleitung
• Während des Betriebs vibrieren die Leitungen und expandieren oder schrumpfen. Werden die
Leitungen nicht ordnungsgemäß befestigt, kann dies zu Leitungsbruch führen.
• Befestigen Sie die Leitungen alle 2 bis 3 m, um Beschädigungen zu vermeiden.
Wärmeisolierung
• Gasleitung und Flüssigkeitsleitung sollten separat
isoliert werden.
• Das Material für die Gasleitung sollte dabei für
Temperaturen über 120°C ausgelegt sein, dass für
die Flüssigkeitsleitung für über 70°C.
• Die Materialstärke sollte über 10 mm betragen. Bei
einer Umgebungstemperatur von 30°C und
relativer Luftfeuchtigkeit von über 80% sollte die
Materialstärke über 15 mm betragen.
• Das Material sollte die Leitung ohne Lücken fest
umschließen und dann mit Klebeband umwickelt
werden. Das Verbindungskabel darf nicht mit der
Isolierung zusammen verlegt werden und sollte
einen Mindestabstand von 20 cm haben.
Flüssigkeitsleitung
Verbindungskabel
Über 20cm
Klebeband
Gasleitung
Wärmeisolierung
