7
Procedura d'installazione
1. Lunghezza ed altezza consentita per il tubo
Tipo AU282: Lunghezza ed altezza caduta massima permessa per il tubo del refrigerante
Valore permesso Tubo
Lunghezza totale del tubo (lunghezza effettiva) 50m
L1+L2+L3+L4+a+
b+c+d+e
Tubo più lungo L Lunghezza effettiva 35m L1+L2+L3+L4+e
Lunghezza
del tubo
Lunghezza del tubo dell’unità interna che è più lontana
dal primo tubo di raccordo L ( )※
15m L2+L3+L4+e
Unità esterna
superiore
30m
——
Altezza caduta tra unità interna ed
esterna H
Unità esterna
inferiore
20m
——
Altezza caduta
Altezza caduta tra unità interne h 10m
——
Tipo AU48-60: Lunghezza ed altezza caduta massima permessa per il tubo del refrigerante
Valore permesso Tubo
Lunghezza totale del tubo (lunghezza effettiva) 100m
L1+L2+L3+L4+a
+b+c+d+e
Tubo più lungo L Lunghezza effettiva 70m L1+L2+L3+L4+e
Lunghezza
del tubo
Lunghezza del tubo dell’unità interna che è più lontana
dal primo tubo di raccordo L ( )※
30m L2+L3+L4+e
Unità esterna
superiore
30m
——
Altezza caduta tra unità interna ed
esterna H
Unità esterna
inferiore
20m
——
Altezza
caduta
Altezza caduta tra unità interne h 10m
——

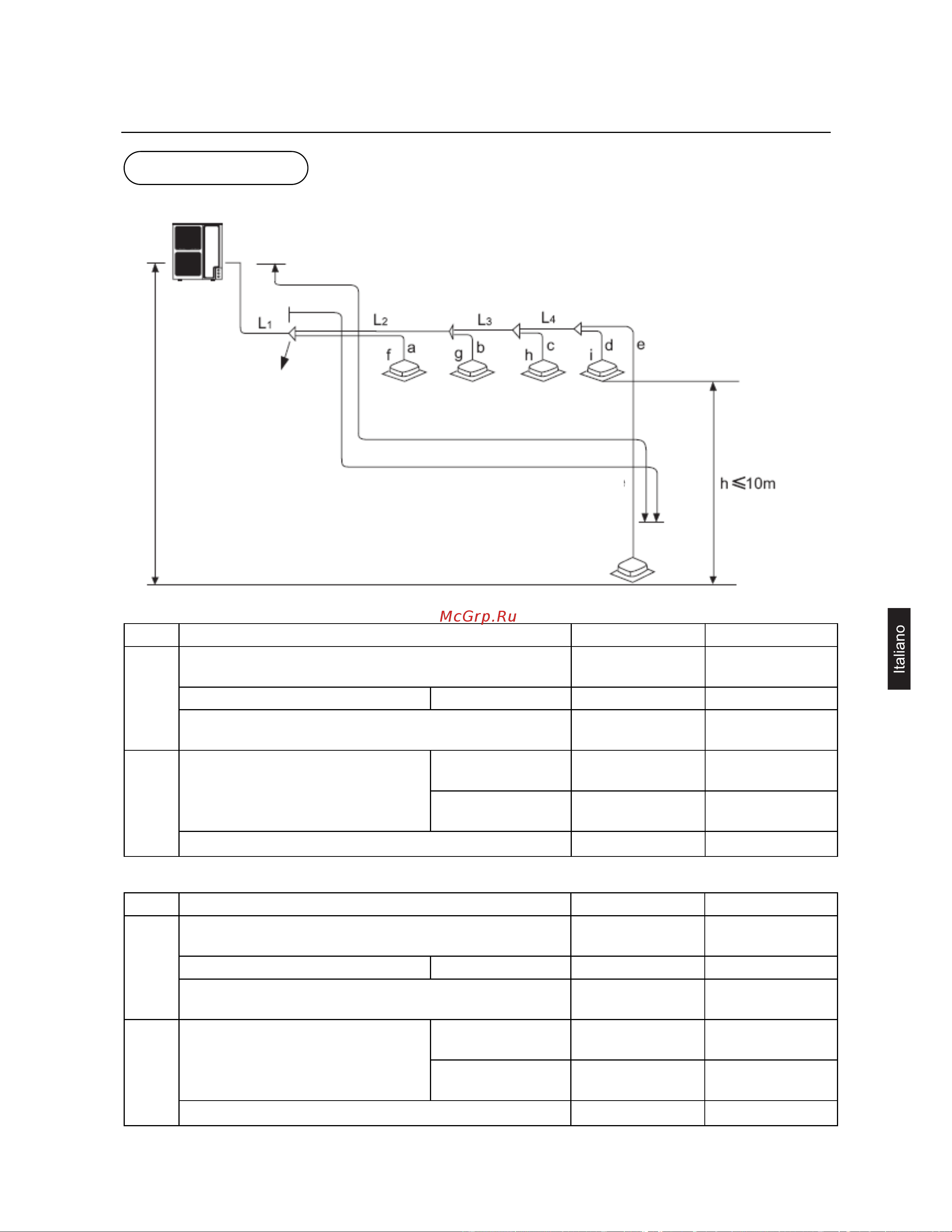

Tubo lungo e caduta
Altezza caduta tra unità interna ed este
r
na
Unità esterna
Primo tubo di raccordo
Unità interna
Lunghezza del tubo più lungo L
Lunghezza del tubo più lungo dopo il
primo tubo di raccordo L
Altezza caduta tra unità
interna
