Сборник инструкций по монтажу

Монтаж и заземление колонны 0,71 метра “In-Liner Aero”

В комплект поставки алюминиевой колонны (код 09591, 09592 или 09593) входит:

основание колонны – 1 шт., крышка колонны – 2 шт., база – 1 шт., винты – 4 шт., внутренняя

накладка на базу – 2 шт., лицевая накладка на базу – 1 шт., заглушка – 1 шт.

Металлическая база колонны имеет 4 отверстия для крепления колонны к полу. Из них 1 отверстие

круглой формы (используется для крепления колонны к полу

и заземления) и 3 отверстия овальной

формы. Для крепления колонны к полу рекомендуем использовать метизы ДКС на выбор:

• код CM430645 (стандартный анкер с болтом, глубина бурения 55 мм, диаметр бура 10 мм);

• код 06523 (шуруп 5х50 мм, в комплекте с дюбелем для бетона и цельного кирпича; под

диаметр бура 8 мм), вместе с шайбой код CM240500;

• код 06542 (шуруп 4,5х50 мм, в комплекте с дюбелем для всех типов оснований, в том числе

панели и плиты, бетон и кирпич; под диаметр бура 8 мм), вместе с кузовной шайбой код

CM240500.

Для заземления колонны необходимо подвести к ней провод РЕ, на который рекомендуется установить

наконечник с отверстием под винт: код 2B6P (для проводов сечением 1,5-2,5 мм

) или код 2С6P (для

проводов сечением 2,5-6 мм

)

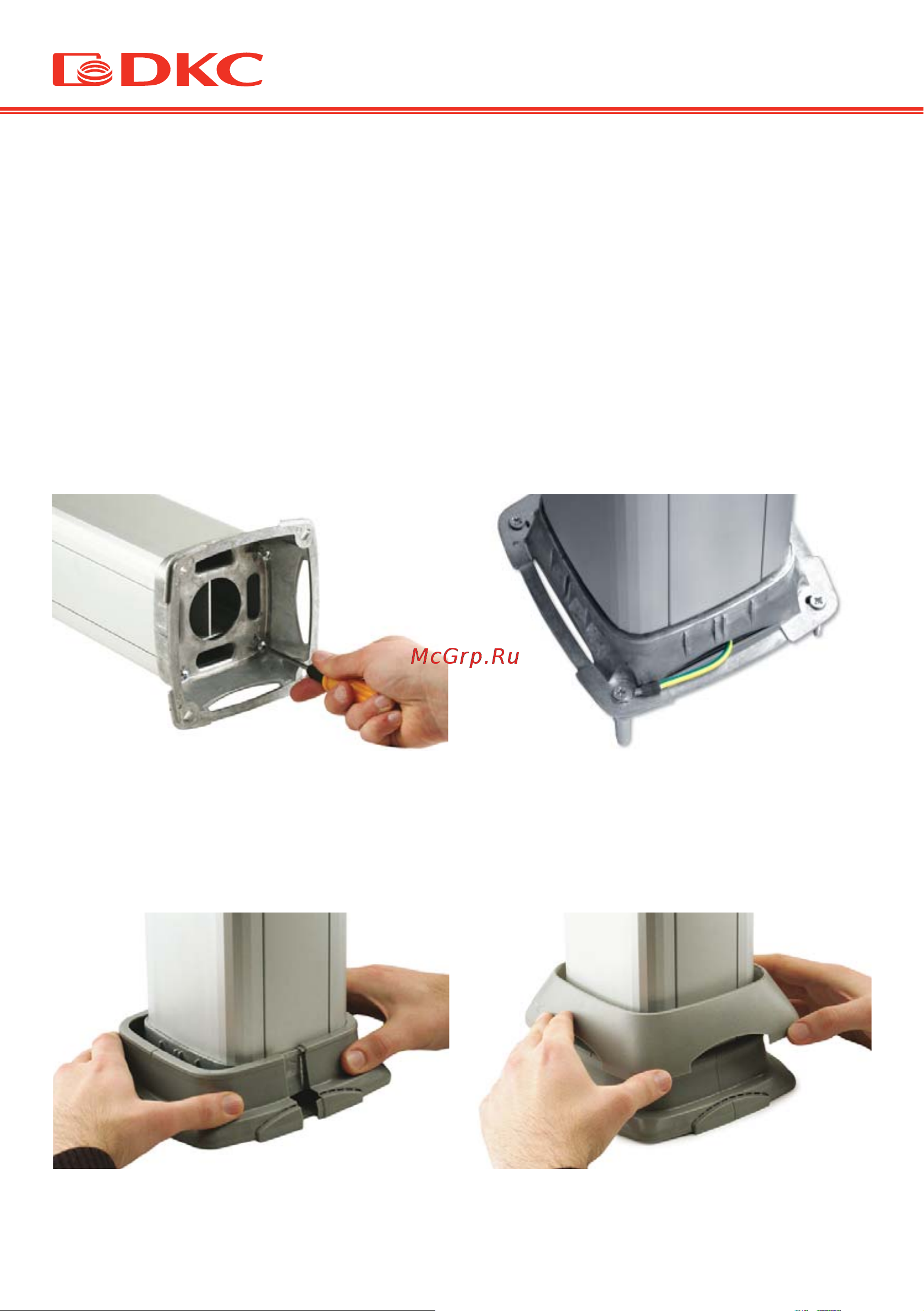

Прикрутите базу к осно ванию колонны с

помощью 4 винтов, поставляемых в комплекте

с колонной. Таким образом, обеспечивается

уравнивание потенциалов между базой и

основанием колонны.

После крепления базы к поверх ности пола

и подведения электро проводки установите

2 внутренние накладки, вставляя их в базу

колонны в спец. металлические направляющие.

Для заземления колонны подведите

провод

(рекомендуется 2,5 мм

с изоляцией жёлто-

зеленого цвета) в трубе или в напольном кабель-

канале ДКС. Установите на провод заземления

РЕ наконечник с отверстием под винт. Закрепите

провод в круглом отверстии базы (как на

рисунке).

Установите лицевую накладку на базу. При

подведении проводки в напольном кабельном

канале (коробе) удалите преперфорацию во

внутренних накладках.
