5
ЗАО “ДКС” Технические консультации: (495) 916-52-62. www.dkc.ru
3 варианта монтажа суппорта внутри электрощитового оборудования:
• на DIN-рейку 35х7,5 толщиной 1,5 мм (монтаж - просто защелкивается);
• на DIN-рейку 35х15 толщиной 1,5 мм (монтаж - просто защелкивается);
• на монтажную плату (монтаж четырьмя винтами 4х16 мм с потайной головкой или саморезами 4х16)
Установка электроустановочных изделий серии “Brava”
в электрощитовое оборудование

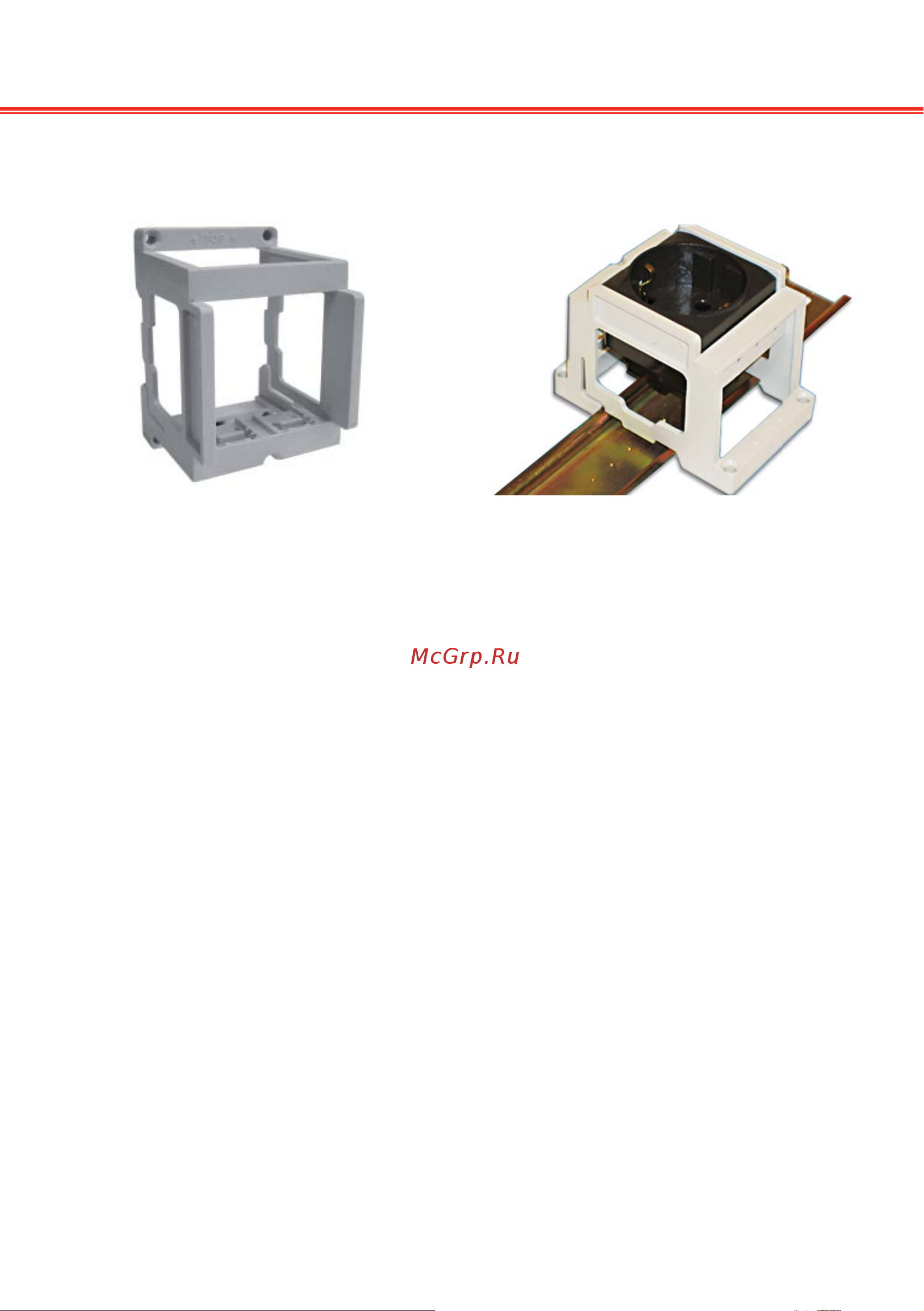

Для монтажа внутрь оболочки (корпус, щит или
шкаф) любых электроустановочных изделий
серии “Brava” необходим суппорт на DIN-рейку
(код 54840). Суппорт рассчитан на 2 модуля.
В электрощитовое оборудование чаще всего
устанавливают обычную силовую розетку серии
“Brava” (на фото - чёрная розетка код 77482N;
можно установить белую розетку код 76482B,
красную розетку код 76482R или розетку цвета
слоновая кость код 75482S). Защелкиванием
вставьте розетку изнутри в суппорт.
